SMP-Serie Männliche PCB-Mount-RF-Anschluss
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Verbindungsstück: | SMP | Produktbezeichnung: | SMP Male Limited-Rasten-luftdicht verschlossenes Verbindungsstück |
|---|---|---|---|
| Geschlecht: | Männlich | Frequenzbereich: | DC~40GHz |
| Impedanz: | 50Ω | Muscheldrüsen: | Kovar 4J29 |
| Glas: | 7052 7070 | Hermecity: | ≤1.01325*10^-3 Pa.cm ^3/s |
| Hervorheben: | Männlicher HF-Anschluss mit eingeschränkter Abschaltung,Männliche PCB-RF-Verbindung,SMP-Serie RF-Koaxialanschluss |
||

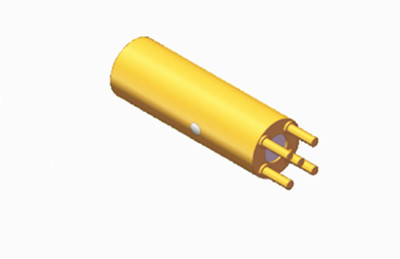

SMP-Serie Männliche PCB-Mount-RF-Anschluss
Der SMP-Serie-Männliche PCB-Mount-RF-Anschluss ist ein kompakter Push-on- oder Snap-Coupling-RF-Koaxialanschluss, der sich durch seine geringe Größe, sein leichtes Design, seine hervorragende seismische Leistung,und breite Arbeitsbandbreite. Es arbeitet bis zu 30 GHz ((unsere SMP-Anschlussprodukte können 40 GHz erreichen) und bietet drei Schnittstellenformen - vollständige Entspannung, begrenzte Entspannung und glatte Bohrung (einschließlich Bremsung).Kabelhalter, und in Serie Adapter, bietet es eine Anschlusslösung für Board-to-Board, Blind-Mate und Rack-and-Panel-Anwendungen bei gleichzeitiger Aufrechterhaltung der Packdichte.Ideal für zuverlässige, modulare und intensive Anlagen.
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Mittelwiderstand | Außenleiter | ≤ 4mΩ |
| Zentralleiter | ≤ 26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |
Detaillierte Zeichnung
Anwendungen
- Antennen
- Breitband
- Telekommunikation
- Geräte
- Antennen mit Phasen-Array
- Anbindung von Bord zu Bord
Anmerkung:
Wir haben mehr als 1000 Arten vonHermetisch versiegelter SMP-AnschlussFür die Auswahl, wenn das Produkt, das Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte für vollständige Katalogs.
Merkmale und Vorteile
| mit einer Breite von nicht mehr als 20 mm |
| Unterminiaturen |
| Gleichstrom bis 40 GHz |
| Kompakte Größe |
| Antriebs- oder Klemmkopplung |
| Vollständige, eingeschränkte und glatte Abspaltung |
| PCB- und Kabelanschluss |
| Wahl zwischen Mann und Frau, Geraden und Rechtswinkel |
| Kabelverbindungen für flexible und halbstarre Kabelmaterialien |
| Normaler Typ und hermetisch, Flanschhalter und Gewindehalter |
