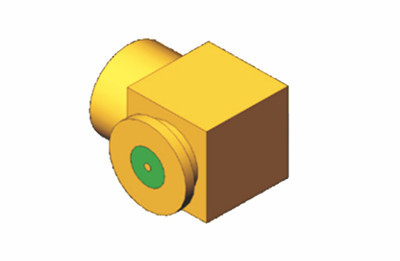

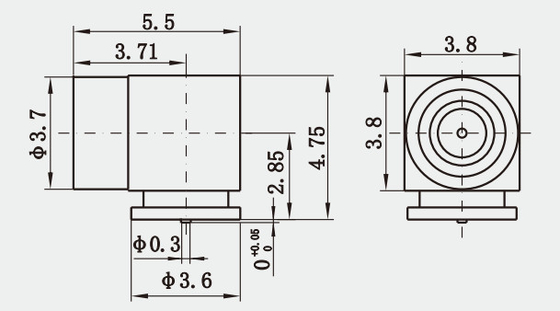

Messing-PCB-Mount Full Detent RF-Anschluss SSMP Männlicher Rechtswinkel
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Schnittstellentiefe: | 2.11mm | Nennspannung: | 85VRMS* |
|---|---|---|---|
| Material: | mit einer Breite von nicht mehr als 20 mm | Überzug: | Gold überzogen |
| Impedanz: | 50Ω | Frequenzbereich: | DC~50GHz |
| Schnittstelle: | Volle Raste | Lebensdauer: | 500 Zyklen |
| Hervorheben: | Full Detent-HF-Anschluss,PCB-Mount SSMP-HF-Anschluss,Vergoldetes Messing-RF-Kabelanschluss |
||
Premium-SSMP-Männlich-Rechteck-PCB-Anschluss Full Detent RF Connector: Überlegene Leistung und Zuverlässigkeit
SSMP ist ein subminiaturartiger push-on RF-Koaxialanschluss, der die Merkmale kleiner Größe (im Vergleich zu SMP), geringem Gewicht,
Anwendbar für die Paareinsatz von Board-to-Board-Verbindung, für die Situation der modularen intensiven
Der Stecker hat zwei Schnittstellen - vollständige Entspannung und glatte Bohrung.
Eigenschaften
* Frequenzbereich: Gleichstrom - 50 GHz
* 50Ω Impedanz; Konfiguration mit Blindmat
* Fähigkeit zur Widerstandsfähigkeit gegen Radial-/Axialfehlstellung
* Auf dem Brett montierte, auswechselbare, Kugeln, hermetische und Kabelkonnektorkonfigurationen
* Benutzerdefinierte Steckverbinder verfügbar
Spezifikation
| Elektrische Eigenschaften | |||||
| Impedanz | 50Ω | ||||
| Frequenzbereich | Gleichspannung ~ 60 GHz | ||||
| Nennspannung | 85VRMS* | ||||
| Dielektrika Spannungswiderstand | 250VRMS* | ||||
| Widerstand gegen Isolierung | ≥ 2000MΩ | ||||
| Mittelwiderstand | Außenleiter | Normal≤2mΩ, Versiegelung≤5mΩ | |||
| Zentralleiter | Normal≤6mΩ, Versiegelung≤25mΩ | ||||
| Gleichspannung ~ 18 GHz | 18 bis 26,5 GHz | 26.5 ~ 40 GHz | 40 bis 50 GHz | ||
| VSWR | ≤ 125 | ≤ 13 | ≤ 135 | ≤ 14 | |
| Material- und mechanische Eigenschaften | |||||
| Zentralleiter | Männlich | Sn-P Bronze/Kovar, vergoldet | |||
| Weiblich | Berylliumbronze, vergoldet | ||||
| Elastischer Kontakt | Berylliumbronze mit Goldbeschichtung | ||||
| Schalen und andere Metallteile |
Messing/Kovar Goldplattiert Passivierung aus Edelstahl |
||||
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | ||||
| Hermetische Produktleckage | ≤ 1,01325×10-3Pa·cm3/s | ||||
Anwendung:
1Breite Bandbreite an HF-Anwendungen: SMPM-Anschlüsse eignen sich für verschiedene HF-Anwendungen, einschließlich drahtloser Kommunikation, Radarsysteme, Luft- und Raumfahrt, medizinische Ausrüstung und mehr.
2Hochleistungsübertragung: SMPM-Anschlüsse bieten eine hervorragende elektrische Leistung und ermöglichen eine Signalübertragung mit hoher Geschwindigkeit und geringem Verlust, um den Anforderungen von Hochfrequenzanwendungen gerecht zu werden.
3Kompaktes Design: Die SMPM-Anschlüsse nehmen mit ihrem PCB-Aufbau minimal Platz ein und sind somit ideal für die Integration in kompakte elektronische Geräte.
4. Ausgezeichnete mechanische Stabilität: Die SMPM-Anschlüsse verfügen über eine vollzählige Schlitzstruktur und bieten stabile Verbindungen und eine hohe mechanische Festigkeit.sie für raue Umweltbedingungen geeignet machen.
5. Einfache Installation und Wartung: SMPM-Anschlüsse verwenden Gewindeverriegelungsmechanismen für eine einfache Installation und Wiederverwendbarkeit, wodurch die Wartungskosten reduziert werden.
6Zuverlässige Dichtungsleistung: SMPM-Konnektoren verwenden hochwertige Dichtungsmaterialien, um eine hervorragende Dichtungsleistung in rauen Umgebungen wie hohem Druck, hoher Temperatur,und chemische Korrosion.
Produktkatalog:
| HF-Adapter |
| Wellenführer zum Koaxialadapter |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| Mikrowellen-Rotationsverbindungen |
| HF-Kabelbaugruppen |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| Anschlüsse der Serie J30J |
| Hermetische Dichtungen von Glas zu Metall |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackungsdaten:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonSMPM-Anschluss,Wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
