| Verbindungsstück: | SMP | Produktbezeichnung: | SMP Männlich beschränkter Abschaltanschluss |
|---|---|---|---|
| Geschlecht: | Männlich | Frequenzbereich: | DC~40GHz |
| Impedanz: | 50Ω | Schalenmaterial: | Kovar 4J29 |
| Glas: | 7052 7070 | Körper: | Richtiger Winkel |
| Markieren: | Grenzverzögerungsfrequenzverbindung mit rechten Winkel,SMP-RF-Anschluss für männliche PCB-Mount,SMP Männlich beschränkter Abschaltanschluss |
||

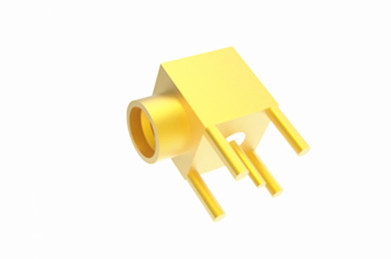

Männliche PCB-Mount SMP RF-Anschluss begrenzte Abwehr des rechten Winkels Einschalttiefe 2.79
SMP ist ein Miniatur-Push-on oder Snap-Coupling-RF-Koaxialanschluss, der die Eigenschaften von geringer Größe, geringem Gewicht,ausgezeichnete seismische LeistungDie Betriebsfrequenz kann bis zu 30 GHz erreichen (unsere SMP-Anschlussprodukte können sogar 40 GHz erreichen), und der Stecker hat drei Schnittstellenformen: vollständige Entspannung, begrenzte Entspannung,und glatte Bohrung (einschließlich mit Bremsen). PCB-Halterung, Kabel-Halterung und In-Serie-Adapter bieten eine Anschlusslösung für Board-to-Board-, Blind-Mate- und Rack-and-Panel-Anwendungen, während die Packungsdichte beibehalten wird.Es eignet sich für zuverlässige, modulare, intensive Anlagen.
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Mittelwiderstand | Außenleiter | ≤ 4mΩ |
| Zentralleiter | ≤ 26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |
Detaillierte Zeichnung
Anwendungen
Der SMP-Anschluss wird in verschiedenen Anwendungen weit verbreitet, z. B. bei miniaturisierten Hochfrequenz-Koaxialmodulen und bei Anwendungen mit hoher Datenrate, die häufig in Antennen verwendet werden, spielt er eine wichtige Rolle.BreitbandanlagenZusammenfassend spielt der SMP-Anschluss aufgrund seiner einzigartigen Eigenschaften eine wichtige Rolle in der Dichtenverpackung von HF/Mikrowellenanwendungen.
Merkmale und Vorteile
| mit einer Breite von nicht mehr als 20 mm |
| Unterminiaturen |
| Gleichstrom bis 40 GHz |
| Kompakte Größe |
| Antriebs- oder Klemmkopplung |
| Vollständige, eingeschränkte und glatte Abspaltung |
| PCB- und Kabelanschluss |
| Wahl zwischen Mann und Frau, Geraden und Rechtswinkel |
| Kabelverbindungen für flexible und halbstarre Kabelmaterialien |
| Normaler Typ und hermetisch, Flanschhalter und Gewindehalter |
