| Produktbezeichnung: | SMP Männlicher Koaxal-RF-Konnektor | Impedanz: | 50ohm |
|---|---|---|---|
| Bescheinigung: | CE ROHS | Geschlecht: | Männlich/Stecker |
| Lebensdauer: | 500 Zyklen | Körpergestaltung: | Gerade. |
| Material: | mit einer Breite von nicht mehr als 20 mm | Berg-Methode: | PCB-Mount |
| Frequenzbereich: | DC~40GHz | ||
| Markieren: | Messing-Mann-SMP-HF-Anschluss,RF-SMP-Männliche begrenzte Abschaltverbindung,Gerade PCB-RF-Anschluss |
||

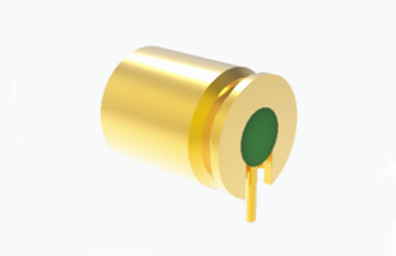

SMP Männlich beschränkter Abschreckungs-HF-Anschluss Einsatztiefe 2,79 HF-Anschluss
Der SMP ist ein kompakter koaxaler HF-Anschluss, der leicht angeschoben oder eingeschaltet werden kann.und einen breiten BetriebsfrequenzbereichEs ist in der Lage, bis zu 30 GHz zu funktionieren, wobei einige Modelle diese Fähigkeit bis zu 40 GHz erweitern.Der Stecker dieses Steckers bietet drei verschiedene Schnittstellen für Kompatibilität und Flexibilität in verschiedenen Anwendungen.
Elektrische Eigenschaften:
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Mittelwiderstand | Außenleiter | Normal≤2,5mΩ, Versiegelung≤4mΩ |
| Zentralleiter | Normal≤6mΩ, Versiegelung≤26mΩ | |
| VSWR | ≤ 13 | |
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |
Merkmale und Vorteile:
Kompaktes Design: Der SMP-Anschluss ist so konzipiert, dass er extrem kompakt ist und sich daher ideal für Einsatz in begrenzten Räumen wie Luft- und Raumfahrt-, Militär- und Telekommunikationsgeräten eignet.
Breite Betriebsbandbreite: Der SMP-Anschluss kann eine Vielzahl von Frequenzen verarbeiten, typischerweise von Gleichstrom bis zu 40 GHz, wobei einige Varianten sogar höhere Frequenzen unterstützen können.Diese breite Bandbreite macht es für verschiedene HF-Anwendungen geeignet, auch solche, die die Übertragung von Signalen mit hoher Datenrate erfordern.
Hohe Zuverlässigkeit: Der SMP-Anschluss sorgt durch seine aufdringliche oder schnappfähige Konstruktion für eine sichere Verbindung, die robust gegen Vibrationen und mechanische Schocks ist.Diese Zuverlässigkeit macht es zu einer erstklassigen Wahl für kritische oder leistungsstarke Anwendungen, bei denen die Signalintegrität von größter Bedeutung ist.
Einfache Installation und Blindpaarung: Die SMP-Anschlüsse sind einfach zu installieren und können ohne visuelle Bestätigung gekoppelt werden.Dank ihres einzigartigen Designs, das ein hörbares Klicken und taktiles Feedback liefert, wenn die Verbindungen richtig eingeschaltet sindDiese Funktion vereinfacht den Montageprozess in komplexen Systemen.
Schnittstellenoptionen: Einige SMP-Anschlüsse bieten verschiedene Schnittstellenoptionen für den Stecker, die Flexibilität für verschiedene Verbindungsarten bieten und die Kompatibilität mit mehreren Geräten oder Systemen ermöglichen.
Leichtgewicht: Zusätzlich zu ihrer Kompaktheit sind SMP-Anschlüsse auch leichtgewichtig, was in Anwendungen, in denen jedes Gramm zählt, wie z. B. in der Luft- und Raumfahrttechnik, ein weiterer wichtiger Faktor ist.
Ausgezeichnete seismische Leistung: SMP-Anschlüsse sind so konzipiert, daß sie auch bei erheblichen mechanischen Stoßschlägen und Vibrationen zuverlässige elektrische Verbindungen aufrechterhalten, was sie für raue Umgebungen geeignet macht.
Anwendungen:
Kommunikationssysteme: SMP-Anschlüsse können in drahtlosen Basisstationen, Satellitenkommunikation, Radarsystemen, Funkkommunikation usw. eingesetzt werden.
Prüf- und Messgeräte: SMP-Anschlüsse eignen sich für den Einsatz in HF-Prüfgeräten, Mikrowellengeräten, Signalgeneratoren und anderen Anwendungen.
Automobilindustrie: SMP-Anschlüsse können in Automobilradaren, Kommunikation im Auto, Navigationssystemen und anderen Automobilanwendungen verwendet werden.
Produktkatalog:
| HF-Adapter |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| HF-Kabelbaugruppen |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackungsdaten:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonSMP-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist es.
