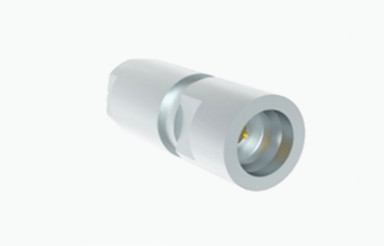

SMP Männlicher Edelstahl mit eingeschränktem Abwehrgerät RF-Anschluss
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Frequenzbereich: | DC~40GHz | Impedanz: | 50Ω |
|---|---|---|---|
| Glas: | 7052 7070 | Hermecity: | <1> |
| Widerstand gegen Isolierung: | ≥2000MΩ | Durchschnittlicher Druck: | 500VRMS* |
| Bewertete Widerstandsspannung: | 170VRMS* | VSWR: | ≤1.3 |
| Hervorheben: | 2.79mm HF-Koaxialanschluss,Edelstahl-SMP-Männlicher HF-Anschluss,Edelstahl-Rohrfrequenzverbinder mit eingeschränkter Abwehrleistung |
||
SMP Männlicher Edelstahl mit eingeschränkter Abwehrtiefe 2.79 HF-Anschluss
Der SMP ist ein kompakter, aufdringlicher oder schnappfähiger koaxaler HF-Anschluss, der einen kleinen Formfaktor, eine leichte Konstruktion, beeindruckende seismische Leistung und eine breite Betriebsbandbreite aufweist.Es kann Betriebsfrequenzen bis zu 30 GHz bewältigen (mit unserer Reihe von SMP-Anschlüssen, die sogar 40 GHz erreichen können)Die Steckdosen bieten drei verschiedene Schnittstellenoptionen: vollständige Abspaltung, begrenzte Abspaltung und glatte Bohrung (einschließlich Versionen mit Abspaltungsmerkmalen).Einbau von Kabeln, und Inline-Adapter, bietet das SMP eine Vernetzung für Board-to-Board-, Blind-Matching- und Rack-and-Panel-Anwendungen bei gleichzeitiger Aufrechterhaltung einer hohen Packungsdichte.Seine Eignung für hochzuverlässige und modularintensive Anlagen macht ihn zu einer bevorzugten Wahl für verschiedene kritische Anwendungen.
Spezifikation
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Mittelwiderstand | Außenleiter | ≤ 4mΩ |
| Zentralleiter | ≤ 26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |

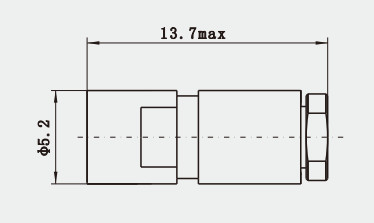

Detaillierte Zeichnung
Merkmale und Vorteile
| mit einer Breite von nicht mehr als 20 mm |
| Unterminiaturen |
| Gleichstrom bis 40 GHz |
| Kompakte Größe |
| Antriebs- oder Klemmkopplung |
| Vollständige, eingeschränkte und glatte Abspaltung |
| PCB- und Kabelanschluss |
| Wahl zwischen Mann und Frau, Geraden und Rechtswinkel |
| Kabelverbindungen für flexible und halbrige Kabel |
| Normaler Typ und hermetisch, Flanschhalter und Gewindehalter |
Anmerkung:
Wir haben mehr als 1000 Arten vonHermetisch versiegelter SMP-AnschlussFür die Auswahl, wenn das Produkt, das Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte für vollständige Katalogs.
Anwendungen
Zusammenfassend sind SMP-HF-Koaxialanschlüsse aufgrund ihrer kompakten Größe, hoher Montagedichte, Breitbandleistung und Benutzerfreundlichkeit ein wesentlicher Bestandteil moderner elektronischer Geräte.
