| Material: | Sn-pbronze, Gold überzogen | Impedanz: | 50Ω |
|---|---|---|---|
| Bescheinigung: | CE ROHS | Dauerhaftigkeit: | 500 Zyklen |
| Frequenzbereich: | DC~40GHz | Widerstand gegen Isolierung: | ≥2000MΩ |
| Isolatoren: | Glas-sintering/PTFE/PEI | VSWR: | ≤1.5 |
| Markieren: | Goldplattierte SMP-Frauen-HF-Anschluss,SMP Female Gold-plated RF Connector |
||

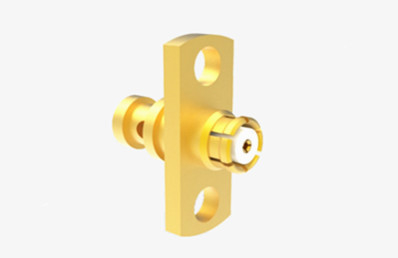

SMP weiblicher vergoldeter HF-Anschluss für Kabel CXN3657/MF151A
SMP ist ein Miniatur-Push-on-HF-Koaxialanschluss, der eine geringe Größe, leichtes Design, außergewöhnliche seismische Leistung und eine breite Betriebsbandbreite aufweist.Es verfügt über einen Betriebsfrequenzbereich von bis zu 30 GHz (unsere leistungsstarken SMP-Anschlüsse können sogar 40 GHz erreichen), und der Stecker bietet drei Schnittstellenoptionen: vollständige Abschaltung, eingeschränkte Abschaltung und ein unthreaded Loch (einschließlich mit Bremsen).Diese verschiedenen Schnittstellenformen bieten die notwendige axiale oder radiale Bewegung, die für die Blindpaarung bei der Kopplung von breiten zu breiten Verbindungen erforderlich ist.Die SMP ist für Installationsszenarien geeignet, bei denen hohe Zuverlässigkeit und kompakte Module gefordert werden.
Elektrische Eigenschaften | ||||
Impedanz | 50Ω | |||
Frequenzbereich | Gleichspannung ~ 40 GHz | |||
Nennspannung | 170VRMS | |||
Dielektrika Spannungswiderstand | 500VRMS | |||
Widerstand gegen Isolierung | ≥ 2000MΩ | |||
Außenleiter | ≤ 4mΩ | |||
Zentralleiter | ≤ 26mΩ | |||
Gleichspannung ~ 18 GHz | 18 bis 26,5 GHz | 26.5 ~ 40 GHz | ||
Gerade Verbindung | ≤ 125 | ≤ 13 | ≤ 15 | |
Winkelanschluss | ≤ 13 | |||
Adapter | ≤ 12 | ≤ 13 | ≤ 15 | |
Andere | ≤ 13 | |||
| Gleichstrom bis 40 GHz |
| Unterminiaturen |
| mit einer Breite von nicht mehr als 20 mm |
| Kompakte Größe |
| Männer und Frauen, Gerade und Rechtswinkel |
| Antriebs- oder Klemmkopplung |
| PCB- und Kabelanschlüsse |
| Vollständige, eingeschränkte und glatte Abspaltung |
| Normaler Typ und hermetisch, Flanschhalter und Gewindehalter |
| Kabelverbindungen für flexible und halbrige Kabel |
1.Wireless Communication Equipment: SMP-Anschlüsse werden häufig bei der Herstellung von Mobiltelefonen, drahtlosen Routern,und andere drahtlose Kommunikationsgeräte, da sie leistungsstarke Verbindungen bieten und gleichzeitig einen minimalen Platz einnehmen.
2Testgeräte: Im Bereich der Prüfung und Messung finden sich SMP-Anschlüsse auf Spektrumanalysatoren, Netzwerk-Analysatoren und anderen Prüfgeräten zur Übertragung von Hochfrequenzsignalen.
3.Medizinische Geräte: In der medizinischen Industrie können SMP-Anschlüsse in verschiedenen tragbaren oder mobilen Diagnosegeräten wie Elektrokardiogramm- (EKG) -Maschinen und Ultraschallgeräten verwendet werden.
4.Instrumentierungs- und Steuerungssysteme: In der industriellen Automatisierungs- und Prozesssteuerungsindustrie können SMP-Anschlüsse für Schnittstellen in verschiedenen Sensoren und Aktoren verwendet werden.
Produktkatalog:
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| HF-Anschluss des Typs N |
| TNC-HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Anmerkung:
Wir haben über 10.000 Arten vonSMP-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist es.
