SMP-Serie Männliche RA-PCB-Mount beschränkt Detent RF-Anschlussstecker
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Anschluss: | SMP | Produktbezeichnung: | SMP Männlich beschränkter Abschaltanschluss |
|---|---|---|---|
| Geschlecht: | Männlich | Frequenzbereich: | DC~40GHz |
| Impedanz: | 50Ω | Schalenmaterial: | Kovar 4J29 |
| Glas: | 7052 7070 | Schale: | Gold überzogen |
| Hervorheben: | PCB-Rohrfrequenzanschlussstecker,Männlicher RA-Beschränkter Abschaltanschluss,SMP-Serie HF-Anschlussstecker |
||
SMP-Serie Männliche RA-PCB-Mount beschränkt Detent RF-Anschlussstecker
Der SMP ist ein kompakter, aufdringlicher koaxaler RF-Anschlussadapter, der für seine geringen Abmessungen, leichte Konstruktion, bemerkenswerte seismische Leistung und breite Bandbreitenfähigkeiten bekannt ist.Es ist für den Betrieb in Frequenzbereichen bis zu 30 GHz ausgelegtDie Steckdose bietet drei Schnittstellenvarianten: vollständige Entspannung, begrenzte Entspannung und glatte Bohrung.einschließlich der mit einer Bremsvorrichtung ausgestattetenDiese unterschiedlichen Schnittstellenoptionen sind so optimiert, daß sie die notwendigen axialen oder radialen Bewegungen, die bei Blind-Matching-Anwendungen mit Breit-zu-Breit-Anschlüssen erforderlich sind, berücksichtigen.Ideal für Anlagen, die eine hohe Zuverlässigkeit und eine optimierte modulare Konstruktion erfordern, ist der SMP-Adapter in anspruchsvollen Umgebungen hervorragend.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Mittelwiderstand | Außenleiter | ≤ 4mΩ |
| Zentralleiter | ≤ 26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |

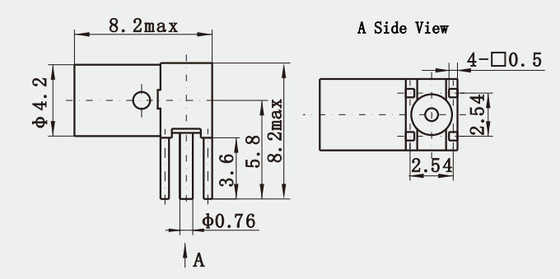

Detaillierte Zeichnung
Anwendungen
1Verbraucherelektronik: SMP-PCB-Anschlüsse werden häufig in der Herstellung von Unterhaltungselektronik wie Computern, Smartphones, Tablets,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
2Telekommunikationsgeräte: In Telekommunikationsgeräten wie Routern, Switches und Basisstationen erleichtern SMP-Konnektoren die Verbindung verschiedener elektronischer Komponenten.Sicherstellung des ordnungsgemäßen Betriebs der Anlagen.
3. Automobilelektronik: SMP-Anschlüsse werden in elektronischen Systemen im Automobilbereich eingesetzt, einschließlich Navigations-, Audiosystem- und Airbag-Aufbausystemen.zur Bereitstellung zuverlässiger Verbindungen zwischen elektronischen Teilen.
Anmerkung:
Wir haben mehr als 1000 Arten vonHermetisch versiegelter SMP-AnschlussFür die Auswahl, wenn das Produkt, das Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte für vollständige Katalogs.
Merkmale und Vorteile
| mit einer Breite von nicht mehr als 20 mm |
| Unterminiaturen |
| Gleichstrom bis 40 GHz |
| Kompakte Größe |
| Antriebs- oder Klemmkopplung |
| Vollständige, eingeschränkte und glatte Abspaltung |
| PCB- und Kabelanschluss |
| Wahl zwischen Mann und Frau, Geraden und Rechtswinkel |
| Kabelverbindungen für flexible und halbstarre Kabelmaterialien |
| Normaler Typ und hermetisch, Flanschhalter und Gewindehalter |
