Vergoldete RF-Verbindung für Kabel CXN3506/MF108A weiblich
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SMP-RF-Koaxialanschluss | Impedanz: | 50Ω |
|---|---|---|---|
| Bescheinigung: | ROHS ISO-9001-2015 | Haltbarkeit: | 500 Zyklen |
| Geschlecht: | Weiblich | Körpergestaltung: | Richtiger Winkel |
| Material: | mit einer Breite von nicht mehr als 20 mm | Berg-Methode: | Für Kabel |
| Füllung: | Vergoldung | ||
| Hervorheben: | CXN3506 HF-Anschluss,Gerade Winkel-HF-Anschluss,Vergoldeter HF-Anschluss |
||

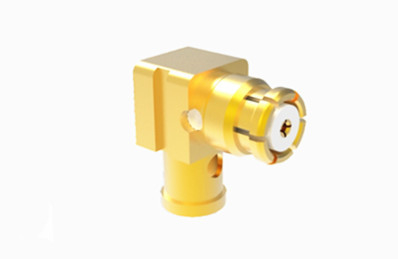

SMP weiblicher rechter Winkel-Goldplattierten HF-Anschluss für Kabel CXN3506/MF108A
Die SMP-Schnittstelle ist ein Subminiaturanschluss, der die Größe von MMCX-Anschlüssen entspricht, aber den Betriebsfrequenzbereich von DC auf 40 GHz erweitert.Die SMP-Verbindungsreihe verwendet schwimmende weibliche AdapterDiese robuste Konstruktion ermöglicht die Einfügung von Schaltplatten, die mit männlichen SMP-PCB-Anschlüssen ausgestattet sind.zusammen mit seiner Fähigkeit zur Aufnahme von Radial- und Achsausgrenzungsstörungen, ermöglicht Blind-Matching-Lösungen.
Merkmale und Vorteile
1. Kompakte Größe: SMP-Anschlüsse sind für Anwendungen konzipiert, bei denen Platz auf einem Premium ist und ähnlich groß sind wie MMCX-Anschlüsse (Micro-Miniature Coaxial),Sie sind jedoch für höhere Frequenzbereiche geeignet..
2Breiter Frequenzbereich: SMP-Anschlüsse unterstützen eine breite Bandbreite von DC bis 40 GHz und eignen sich daher für verschiedene Anwendungen der Breitbanddrahtloskommunikation.
3. Schwebendes Anschlusssystem: SMP-Schnittstellen verwenden häufig schwebende weibliche Adapter (bekannt als Kugeln), die zuverlässige Verbindungen auch bei mechanischen Ausrichtungstoleranzen ermöglichen,einschließlich Radial- und Achsabgrenzungsstörungen.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Mittelwiderstand | Außenleiter | Normal≤2,5mΩ, Versiegelung≤4mΩ |
| Zentralleiter | Normal≤6mΩ, Versiegelung≤26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |

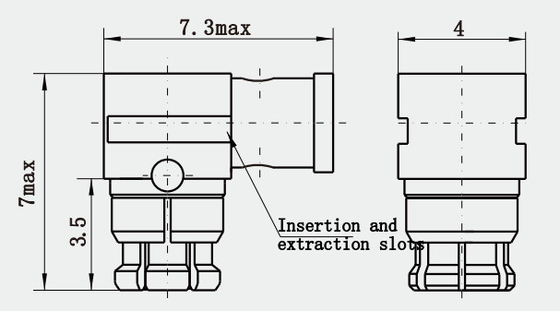

Detaillierte Zeichnung von
SMP weiblicher rechter Winkel-Goldplattierte HF-Anschluss für Kabel CXN3506/MF108A:
Anwendungen
1. Medizinische Geräte: In der medizinischen Industrie, insbesondere in Hochfrequenz-Medizingeräten wie Endoskopen oder chirurgischen Werkzeugen, können SMP-Anschlüsse zur Übertragung von Daten oder Videosignalen verwendet werden.
2. Hochgeschwindigkeitsdatenübertragung: SMP-Anschlüsse können in Hochgeschwindigkeits-Backplanen oder Kabelbaugruppen für Rechenzentren, Server und Netzwerkgeräte zur Hochgeschwindigkeitsdatenübertragung verwendet werden.
3. Verbraucherelektronik: Einige High-End-Verbraucherelektronik wie Digitalkameras, Smartphones und Tablets können SMP-Anschlüsse für Signal- oder Stromanschlüsse verwenden.
Produktkatalog:
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| HF-Anschluss des Typs N |
| TNC-HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| BNC-HF-Anschluss |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Anmerkung:
Wir haben über 10.000 Arten vonSMP-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist es.
