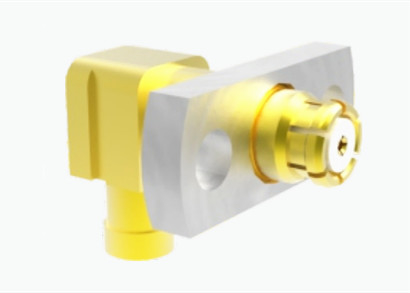

SMP weiblicher Rechtswinkel-HF-Anschluss mit 360° frei drehbarem Flansch für Kabel CXN3506/MF108A
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SMP-RF-Koaxialanschluss | Füllung: | Vergoldung |
|---|---|---|---|
| Impedanz: | 50Ω | Bescheinigung: | Einheitliche Kennzeichnung |
| Geschlecht: | Weiblich | Körpergestaltung: | Richtiger Winkel |
| Lebensdauer: | 500 Zyklen | Berg-Methode: | Flanschmontage |
| Hervorheben: | CXN3506/MF108A Kabel mit SMP-HF-Anschluss,SMP-Frauen-Richtwinkel-HF-Anschluss |
||
SMP weiblicher Rechtswinkel-HF-Anschluss mit 360° frei drehbarem Flansch für Kabel CXN3506/MF108A
Einführung in den SMP-HF-Anschluss
SMP ist ein Miniatur-Push-on-HF-Koaxialanschluss mit geringer Größe, geringem Gewicht, hervorragender seismischer Leistung und einem breiten Arbeitsfrequenzbereich.Es arbeitet bis 30 GHz (unser Hochleistungs-SMP-Anschluss kann 40 GHz erreichen), und die Steckdose ist in drei Schnittstellenformen erhältlich: vollständige Abschaltung, beschränkte Abschaltung und unthreaded Loch (einschließlich mit Bremsen).Diese verschiedenen Schnittstellenoptionen können bei der gemeinsamen Verwendung von Breitbandanschlüssen den Bedarf an axialer oder radialer Bewegung während der Blindpaarung deckenEs eignet sich für Anlagen, die eine hohe Zuverlässigkeit und Moduldichte erfordern.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170VRMS* | |
| Dielektrika Spannungswiderstand | 500VRMS* | |
| Widerstand gegen Isolierung | ≥ 2000MΩ | |
| Mittelwiderstand | Außenleiter | Normal≤2,5mΩ, Versiegelung≤4mΩ |
| Zentralleiter | Normal≤6mΩ, Versiegelung≤26mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Hermetische Produktleckage | 1.01325×10-3Pa·cm3/s | |

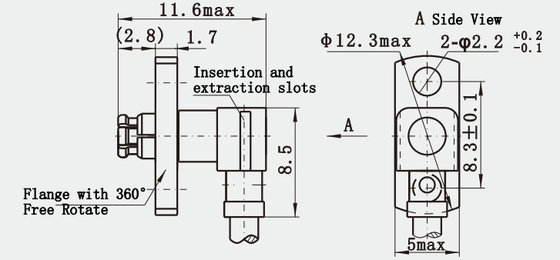

Detaillierte Zeichnung vonSMP weiblicher Rechtswinkel-HF-Anschluss mit 360° frei drehbarem Flansch für Kabel CXN3506/MF108A:
Eigenschaften für den SMP-Anschluss:
1. Push-On-Verbindungstyp: Der SMP-Anschluss verwendet ein Push-On-Design, das eine schnelle und einfache Verbindung und Trennung ermöglicht.
2- Vielfältige Schnittstellen: Es bietet drei Arten von Schnittstellen: vollständige Entspannung, beschränkte Entspannung und unthreaded Loch (einschließlich mit Bremsen), die verschiedene Anschlussanforderungen.
3. Snap-In-Optionen: Neben dem Push-On-Typ sind Snap-In-Varianten des SMP-Anschlusses verfügbar, die den Benutzern mehr Auswahlmöglichkeiten bieten.
Anwendungen:
Das SMP-Anschlusskabel ist aufgrund seiner kompakten Bauweise, seiner hohen Anpassungsfähigkeit und seines bequemen Betriebs ideal für Hochdichte-Radiofrequenz-/Mikrowellenanwendungen geeignet.Die verschiedenen Schnittstellenformen und das einfach zu bedienende Push-on-Design ermöglichen schnelle und zuverlässige Verbindungen oder Trennungen in verschiedenen Umgebungen, die den Anforderungen moderner Hochleistungs-Konnektivitätstechnologien gerecht werden.
Produktkatalog:
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| HF-Anschluss des Typs N |
| TNC-HF-Anschluss |
| MCX/MMCX HF-Anschluss |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Anmerkung:
Wir haben über 10.000 Arten vonSMP-Anschluss, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist es.
