Produktdetails:
Zahlung und Versand AGB:
|
| Artikel: | Millimeterwellen-Steckverbinder | Geschlecht: | Weiblich |
|---|---|---|---|
| Material: | Edelstahl | Schlüsselwörter: | Verbindungsstücke 1,85 Millimeter MMW |
| Füllung: | Passiviert | Anwendung: | RF |
| Körpergestaltung: | Gerade. | ||
| Hervorheben: | Weiblicher 1,85 mm HF-Anschluss,Edelstahl 1 |
||
1.85 Material aus Edelstahl mit langem Mikrostrip
Spezifikation:
|
Elektronische und materielle Eigenschaften |
||
| Impedanz | 50 Ohm | |
| Frequenzbereich | Gleichspannung ~ 67 GHz | |
| Nennspannung | 170 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 500 VRMS (höchstes Meeresspiegel) | |
| VSWR | ≤ 1,05+0,005f | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Zentralleiter | Männlich |
Berylliumbronze mit Goldplattierung |
| Weiblich | Berylliumbronze mit Goldplattierung | |
| Schalen und andere Teile aus Metall |
Messing/Edelstahl-Goldplattiert/passivisiert |
|
| Isolator | PLF | |
| Siegelring | Silikonkautschuk | |
| Kopplungsmoment | 00,79 -1,13 N.m. | |

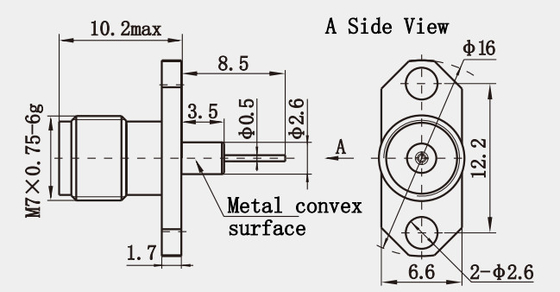

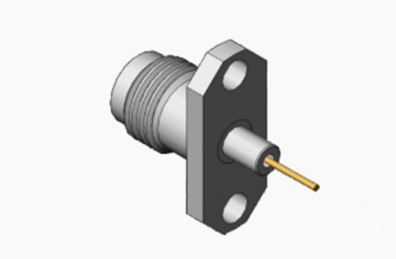

Weitere Bilder von 1,85 Female Flange Mout Typ Edelstahl Material mit langen Mikrostrip :
Eigenschaften:
Der 1,85 mm HF-Koaxialanschluss ist ein leistungsstarker Millimeterwellenanschluss, der bei Frequenzen von bis zu 67 GHz funktionieren kann.Dies macht es zu einer idealen Wahl für Hochfrequenz-Mikrowellenmessungen und MillimeterwellengeräteDer Name leitet sich von dem inneren Durchmesser des externen Leiters von 1,85 mm ab.Diese Art von Steckverbinder verwendet Luft als Isoliermedium und verwendet eine Gewindeanschlussmethode, um die Zuverlässigkeit und hohe Leistung der Verbindung zu gewährleistenDer 1,85 mm-Anschluss ist zwar strukturell dem 2,4 mm-Anschluss ähnlich, ist jedoch kleiner und leichter, wobei der Vorteil der Hochfrequenznutzung beibehalten wird.
Die Konstruktion des 1,85mm-Anschlusses optimiert die mechanische Struktur vollständig, um auch bei Frequenzen bis zu 67 GHz eine hervorragende elektrische Leistung zu gewährleisten.Es ist auch so konzipiert, dass es bis zu 1000 Zyklen der Verbindung und Trennung aushält.Eine solche Haltbarkeit ist besonders wichtig für Anwendungen in Hochfrequenzmessungen und in rauen Umgebungen.
Anwendung:
1. Hochfrequente Mikrowellenmessungen: Der 1,85 mm-Anschluss kann bei Frequenzen von bis zu 67 GHz betrieben werden, was ihn zu einem unverzichtbaren Bauteil in Hochfrequenzmikrowellenmessgeräten macht.Bei Mikrowellenprüfgeräten, bei denen eine hochpräzise Signalübertragung erforderlich istDieser Steckverbinder stellt eine stabile und zuverlässige Verbindung her, die die Genauigkeit der Messdaten gewährleistet.
2- Präzisionsinstrumente und -ausrüstung: Bei Präzisionsinstrumenten und -ausrüstungen, die eine feine Steuerung und höhere Betriebsfrequenzbänder erfordern, ist die 1.85 mm-Anschluss sorgt für effiziente Verbindungen zwischen Geräten mit seiner hervorragenden LeistungDies ist besonders wichtig in Hightech-Industrien wie Luft- und Raumfahrt und Satellitenkommunikation, wo der Stecker zur Übertragung kritischer Signale verwendet wird.Gewährleistung der Klarheit und Zuverlässigkeit der Kommunikation.
3. Satellitenkommunikation: Im Rahmen von Satellitenkommunikationssystemen wird der 1,85mm-Anschluss üblicherweise zur Schnittstelle zwischen Antennen und Empfängern oder Sendern verwendet.Aufgrund der hohen Frequenzen und der strengen Anforderungen an die Signalintegrität von Satellitenkommunikationssignalen, dieser Steckverbinder bietet eine hochwertige Signalübertragung.
