Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | 2,4 mm HF-Koaxialstecker | Füllung: | Passiviert |
|---|---|---|---|
| Impedanz: | 50Ω | Bescheinigung: | Einheitliche Kennzeichnung |
| Typ: | Männlich | Lebensdauer: | 500 Zyklen |
| Anwendung: | Computer/LANs | Material: | Edelstahl |
| Hervorheben: | CXN3506/MF108A HF-Anschluss,HF-Anschluss aus Edelstahl |
||

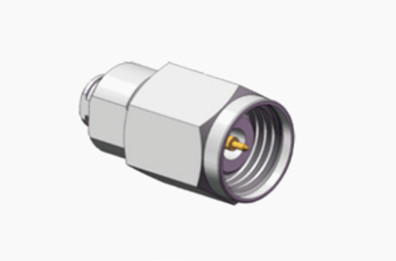

2.4 Millimeterwellen männlicher RF-Anschluss aus Edelstahl für Kabel CXN3506/MF108A
2.4 mm Hochfrequenzadapter und -anschlüsse
Der Stecker der Serie 2.4 ist ein leistungsfähiger Millimeterwellenstecker, der für Betrieb bis 50 GHz mit einer Luftschnittstelle ausgelegt ist.LeichtgewichtDiese Steckverbinder werden häufig in Hochfrequenzmikrowellenmessungen und Millimeterwellengeräten eingesetzt.

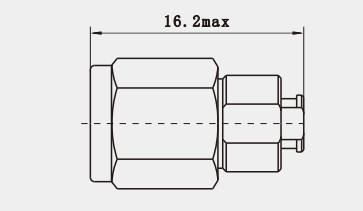

Umriss2.4 Millimeterwellen männlicher RF-Anschluss aus Edelstahl für Kabel CXN3506/MF108A
Spezifikation der2.4mm männlicher RF-Anschluss aus Edelstahl für Kabel CXN3506/MF108A(mm):
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
Gleichspannung 50 GHz
|
|||
|
Nennspannung
|
170VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
500VRMS (höchster Meeresspiegel)
|
|||
|
Widerstand gegen Isolierung
|
≥ 5000 MΩ
|
|||
|
Kontaktwiderstand |
Außenleiter
|
≤ 2mΩ
|
||
|
Zentralleiter
|
≤ 3mΩ
|
|||
|
VSMR
|
≤ 1,05+0,005f
|
|||
Detaillierte Zeichnung von2.4 Millimeterwellen männlicher RF-Anschluss aus Edelstahl für Kabel CXN3506/MF108A:
Eigenschaften:
Größe und Struktur: Der 2,4 mm-Anschluss ist ein Präzisions-Millimeterwellenanschluss mit einem äußeren Leiterdurchmesser von 2,4 mm.Diese geringe Größe ermöglicht es, in Geräten mit hoher Dichte verwendet werden, während auch das Gesamtgewicht zu reduzieren.
Kompatibilität: Es kann mit dem 1,85 mm-Anschluss verbunden werden und bietet flexible Anwendungskonfigurationen, die für verschiedene Umweltanforderungen geeignet sind.
Anwendung:
Hochfrequenznetzanalysatoren
Leistungsanforderungen: Der 2,4 mm-Anschluss kann bis zu einer Frequenz von 50 GHz mit einer charakteristischen Impedanz von 50Ω betrieben werden.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
Millimeterwelleninstrumenten und -systeme
Breite Anwendung: Der 2,4 mm-Anschluss wird in drahtlosen Kommunikations-, Luft- und Raumfahrt-, Testmessungs- und Forschungseinrichtungen unter anderem für Millimeterwellensysteme eingesetzt.Es spielt eine entscheidende Rolle bei der genauen Übertragung von Hochfrequenzsignalen.
Verwandte Produkte:
| 2.4-J657G | 2.4mm männlicher RF-Anschluss aus Edelstahl für Kabel CXN3657/MF151A |
| 2.4-J130G | 2.4 mm männlicher RF-Anschluss für MF30A-Kabel |
| 2.4-JB2G-1 | 2.4 mm männlicher RF-Anschluss aus Edelstahl für 2# Halbstarres/Flexkabel |
Anmerkung:
Wir haben über 10.000 Arten vonVerbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
