2,4-Millimeter-Wave-Serie RF-Steckverbinder, Stecker, Edelstahl, mit Mikrosteg
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | 2.4mm Rf Koaxial-Conector | Füllung: | Vergoldet/passiviert |
|---|---|---|---|
| Impedanz: | 50Ω | Bescheinigung: | Einheitliche Kennzeichnung |
| Typ: | Männlich | Versuchen: | ≤1.05+0.005f |
| Material: | Messing/Edelstahl | Frequenzbereich: | DC~50GHz |
| Produktname: | 2,4-mm-HF-Koaxialstecker | ||
| Hervorheben: | 2,4-mm-RF-Steckverbinder aus Edelstahl,2 |
||

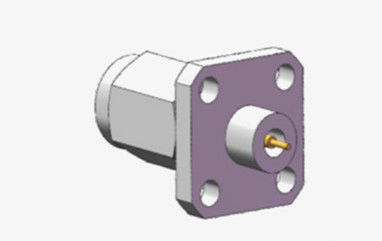

2,4 Millimeter Wave Series RF Edelstahl-Steckverbinder mit Mikrosteg
Die 2,4-mm-Steckverbinder sind beispielhaft für fortschrittliche Millimeterwellen (MMW)-Steckverbinder, die bis zu 50 GHz effektiv arbeiten. Diese Steckverbinder verwenden eine Luftschnittstelle in Verbindung mit einer Gewindeanbringung, die für ihre stromlinienförmigen Abmessungen, ihr minimales Gewicht, ihre erhöhte Betriebsfrequenz und ihre zuverlässige Verbindung bekannt ist. Solche Eigenschaften machen sie für Hochfrequenz-Mikrowellenbewertungen und Millimeterwellenanwendungen unerlässlich.
In Standard-HF- und Mikrowellenkontexten werden häufig präzisionsgefertigte 50-Ohm-Koaxial-2,4-mm-Steckverbinder eingesetzt. Diese Steckverbinder, die für ihre außergewöhnliche Leistung gefeiert werden, sind in einer Vielzahl von Test- und Messumgebungen unverzichtbar, von der zellularen Kommunikation bis hin zu Satellitenverbindungen, und gewährleisten eine genaue Kompatibilität zwischen Geräten und Verkabelung. Diese aus robustem Edelstahl gefertigten Steckverbinder sind für den wiederholten Gebrauch ausgelegt. Sie sind mit einem Luftdielektrikum-System konzipiert und werden durch eine Mittelkernhalterung aus verlustarmen Kunststoffen ergänzt, was ihre Gesamteffizienz und Funktionalität verbessert.

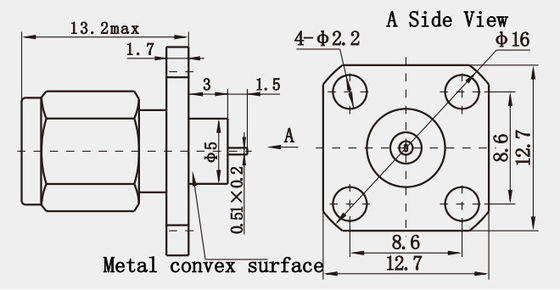

Umrisszeichnung :(mm)
Spezifikation :
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
DC～50GHz
|
|||
|
Nennspannung
|
170VRMS (Maximal auf Meereshöhe)
|
|||
|
Dielektrikum Spannungsfestigkeit
|
500VRMS (Maximal auf Meereshöhe)
|
|||
|
Isolationswiderstand
|
≥5000MΩ
|
|||
|
Kontaktwiderstand |
Außenleiter
|
≤2mΩ
|
||
|
Mittelkern
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
Schnittstellendimensionen:
Merkmale:
1. Haltbarkeit:
Hergestellt aus passivierten Edelstahlgehäusematerialien und Berylliumkupfer-Kontaktstiften, gewährleistet der Steckverbinder Haltbarkeit und langfristige Leistungsstabilität. Edelstahl bietet auch eine ausgezeichnete Korrosionsbeständigkeit, wodurch er für den Einsatz in rauen Umgebungen geeignet ist.
2. Breites Anwendungsspektrum:
Diese Art von Steckverbinder ist in mehreren Bereichen anwendbar, darunter Antennen, Audio, Fernsehen und Radio, aufgrund seiner hohen Leistung und Zuverlässigkeit, die die strengen HF-Verbindungsanforderungen dieser Bereiche erfüllen.
Vorteile:
| Normale Produkte | Elite-Produkte | |
| Frequenzbereich | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Haltbarkeit | 300 Zyklen | >500 Zyklen |
Anwendung:
1. Funk-Anwendungen
Amateur- und professionelle Funkgeräte: In Amateurfunkkommunikationen und CB-Funkgeräten werden 2,4-mm-Steckverbinder zum Anschluss verschiedener Funkgeräte verwendet, dank ihrer stabilen Leistung und mechanischen Kompatibilität. Sie bieten eine zuverlässige Signalübertragung und verbesserte Verbindungssicherheit durch ihren schraubgesicherten Kopplungsmechanismus.
Maritime VHF-Anwendungen: In der maritimen Kommunikation, insbesondere bei UKW-Funkgeräten (VHF), werden 2,4-mm-Steckverbinder wegen ihrer Korrosionsbeständigkeit und hohen Haltbarkeit bevorzugt. Sie gewährleisten eine langfristig zuverlässige Leistung in maritimen Umgebungen und vermeiden Schäden durch Meerwasser und Feuchtigkeit.
2. Millimeterwellen-Instrumente und Systemanwendungen
Hochpräzisions-Testinstrumente: 2,4-mm-Steckverbinder spielen eine entscheidende Rolle in Hochpräzisions-Testinstrumenten in Laboren und Produktionslinien. Zum Beispiel gewährleisten diese Steckverbinder in Netzwerkanalysatoren und Signalgeneratoren eine präzise Signalübertragung und Verbindungsstabilität, was die Genauigkeit der Testergebnisse garantiert.
