Produktdetails:
Zahlung und Versand AGB:
|
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| Hervorheben: | K2.92 RF-Koaxialkabelanschluss,flexibler RF-Koaxialkabelanschluss |
||

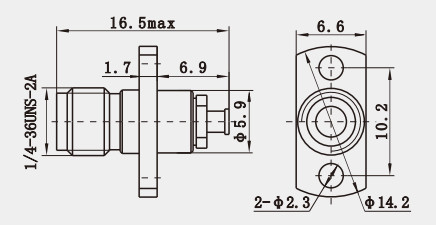

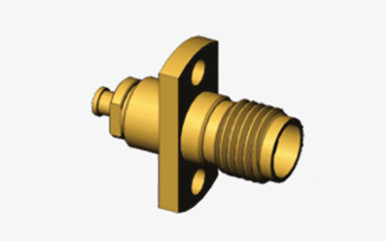

K2.92 Typ Weiblicher Koaxikabelanschluss für 1# Halbstarres/flexibles Millimeterkabel
Oft als "K-Typ" bezeichnet, sind die 2,92-Steckverbinder aufgrund ihrer Fähigkeit, Frequenzen von bis zu 40 GHz zu unterstützen, ein Grundnahrungsmittel in der Millimeterwellentechnologie.Diese Adapter erleichtern nicht nur den Austausch mit SMA und 3Sie zeichnen sich durch ihre geradlinige Konstruktion, ihr geringes Gewicht, ihre überlegene Leistung bei erhöhten Frequenzen,und eine konsequente Verbindung sicherstellen.
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Impedanz | 50 Ω |
| Frequenzbereich | Gleichstrom - 40 GHz |
| Nennspannung | 250 VRMS (maximal Meeresspiegel) |
| Dielektrische Spannung | 750 VRMS (maximal Meeresspiegel) |
| Spannungsstandwellenverhältnis VSWR |
≤ 1,05 + 0,005f |
| Kontaktwiderstand | Zentralleiter ≤ 3,0 mΩ |
| Außenleiter ≤ 2,0 mΩ | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ |
| Innerer Leiter | Männliche Stecker: Messing, vergoldet |
| Becu, vergoldet | |
| Widerstandsfähiger Kontakt | Becu, Nickelplattiert |
| Körper / Hülle / Gehäuse | Vergoldete Messing Passivierter Edelstahl |
| Isolator | PEI |
| Verkleidung | Silikonkautschuk |
| Temperatur | -55°C bis +125°C |
| Haltbarkeit | 500 Zyklen |
| Drehmoment | 00,79 ~ 1,13 N.m. |
Eigenschaften:
1. Hochfrequente Verdienste
Niedriger Verlust: Bei hohen Frequenzen einen geringen Einsatzverlust aufrechterhält, wodurch die Signalintegrität gewährleistet wird.
Wirksamkeit der Abschirmung: Eine gute Abschirmung reduziert elektromagnetische Störungen und verbessert die Signalkwalitat.
2Mechanische Stabilität
Strukturelle Integrität: Konzipiert, um auch nach längerer Nutzung eine gute mechanische Leistung zu erhalten.
Umweltbeständigkeit: Anpassungsfähig an die Umgebung und in der Lage, unter rauen Bedingungen stabil zu arbeiten.
Andere 2,92 mm männliche weibliche HF-Anschluss
|
Teilnummer
|
Beschreibung
|
|
K-KFD38
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-KFD76G
|
Edelstahl 2,92 mm Typ K weiblicher Koaxalanschluss
|
|
K-KFD8
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-JFD9 |
Edelstahl 2,92 mm Typ K Männlicher Koaxalanschluss
|
1.
2.
3.
4.
Anwendung:
1. Prüf- und Messgeräte
Hochfrequente Prüf- und Messinstrumente wie Netzwerk- und Spektrumanalysatoren verwenden 2,92 mm-Anschlüsse für präzise Signaleingabe und -ausgabe.
Diese Steckverbinder unterstützen Ingenieure und Techniker bei der Erzielung hochwertiger, reproduzierbarer Testergebnisse.
2- Rundfunk- und Bildgebungsausrüstung
In Broadcast-Übertragungsgeräten und professionellen Bildverarbeitungsgeräten werden 2,92mm-Anschlüsse zur Übertragung von Hochdefinitionsvideosignalen verwendet.
Dies stellt sicher, dass die Signalqualität von der Kamera zum Wiedergabegerät während des gesamten Prozesses nicht beeinträchtigt wird.
