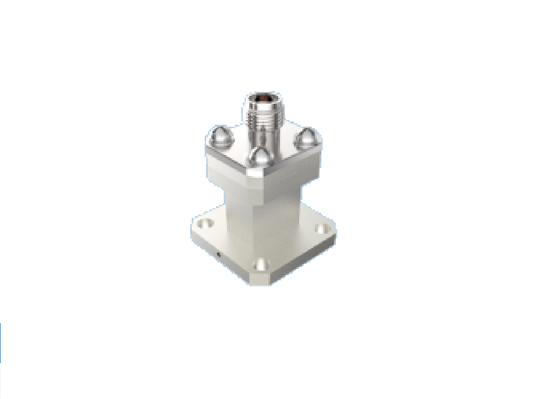

WR28 BJ320 End-Launch-Wellenleiter auf 2,92 mm K-Koaxialadapter, 26,4 GHz–38 GHz Ka-Band, Luft- und Raumfahrtqualität, HF-Wellenleiter-Koaxial-Übergangsstecker
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | WR28 auf koaxialen 2,92-mm-HF-Anschluss | Modell: | BTZH-H1J-3 |
|---|---|---|---|
| Frequenzbereich: | 26,4 GHz ~ 38 GHz | Mittelleiter: | Kupferlegierung, Goldplattierung |
| Außenleiter: | Aluminiumlegierung, naturfarbene leitfähige Oxidation | Struktur: | Abschluss des Starts |
| Koaxialer Anschluss: | 2,92 mm K-Typ | Wellenleiteranschluss: | BJ320 / WR28 |
| Mount-Methode: | 4-Loch-Flanschmontage | VSWR: | ≤1,25 |
| Einfügedämpfung: | ≤ 0,25 dB | Gewicht: | ≤16g |
| Hervorheben: | 2.92mm HF-Wellenleitadapter,Ka-Band-koaxiale Übergangskonnektor,mit einer Leistung von mehr als 50 Watt |
||
Beschreibung des Produkts:
Wellenführer zum K-Typ (2.92mm HF-Anschluss) mmWelle
Elite Electronics produziert Luft- und Raumfahrt-Wellenleitungen zu Koaxial-Adaptern, die in zwei Strukturtypen erhältlich sind: Endstart und Rechtswinkeltyp.Die rechteckigen Wellenleitungen umfassen: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) Die Koaxialschnittstelle deckt SMA abDie Anschlüsse sind in der Serie 2,92 mm, 2,4 mm und 1,85 mm, 1,0 mm, 0,8 mm. Jeder Wellenführeranschluss unterstützt die volle Wellenführerbandbreite.Da diese Produkte kompakte Umrissmaße, eine hervorragende elektrische Leistung mit guter Konsistenz und ein geringes Gewicht (≤ 20 g) aufweisen, werden sie in verschiedenen Arten von Raumfahrzeugen weit verbreitet.
2.92mm HF-AnschlussDer K-Typ-Anschluss ist ein weit verbreiteter Millimeterwellenanschluss mit einer maximalen Betriebsfrequenz von bis zu 40 GHz.mit einer Leistung von mehr als 10 WMit einer Luftdielektrik-Schnittstelle ist es vollständig austauschbar und kompatibel mit SMA-Serie und 3,5 mm-Steckverbinder, bietet wichtige Vorteile wie kompakte Größe,Leichtbau, hohe Betriebsfrequenz und stabile, zuverlässige Anbindung.
Umrissdimensionvon Wellenführer WR28 bis2.92mm HF-Anschluss:
Modellnummer:BTZH-H1J-3
Mehr Wellenleitverbindungen.Bitte zögern Sie nicht, uns für den Produktkatalog zu kontaktieren.. |Erhältliche maßgeschneiderte Lösungen
Anwendungen:
Xi'an Elite Electronics ist ein Führender Hersteller von Systematischen Verbindungslösungenhauptsächlich für die Luft- und Raumfahrt, Luftfahrt, Navigation, Radar, Kommunikation, Messtechnik,ElektronikDie Felder. Unsere hochwertigen Produkte verwenden die besten Materialien und strenge Verfahren, um die Haltbarkeit und Zuverlässigkeit in rauen Umgebungen zu gewährleisten.
Verpackung und Versand
Verpackung:
DieWellenleiter WR 28 auf Koaxial-K-Typ 2,92 mm RFVerbindungenist sorgfältig in Karton verpackt, um seinen Schutz während des Transports zu gewährleisten.
Versand:
Wir versenden die dieWellenleiter WR28 auf Koaxial-K-Typ 2,92 mm HFVerbindungenWir haben uns mit einem zuverlässigen Kurierdienst für eine sichere und schnelle Lieferung an unsere Kunden beschäftigt.
Vergleiche von Wellenleitungen
|
B.J. (Chinesisch Standard) |
WR | Frequenz (GHz) | Innenbreite | Innenhöhe | Frequenzband |
| BJ70 | WR137 | 5.38 ¢8.17 | 34.85 | 15.8 | C/X-Band |
| BJ84 | WR112 | 6.57 ¢9.99 | 28.5 | 12.62 | X-Band |
| BJ100 | WR90 | 8.20 ¢ 12.50 | 22.86 | 10.16 | X-Band |
| BJ120 | WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | Ku niedrige Frequenz. |
| BJ140 | WR62 | 11.90 ¢ 18.00 | 15.8 | 7.9 | Ku-Band |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Ku hohe/K niedrige Frequenz. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | K-Band |
| BJ260 | WR34 | 21.70 ̊33.00 | 8.636 | 4.318 | - Niedrigfrequenz. |
| BJ320 | WR28 | 26.50 ¢ 40.00 | 7.112 | 3.556 | Ka |
| BJ400 | WR22 | 33.00 ¢ 50.00 | 5.69 | 2.845 | Ka hohe Frequenz. |
| BJ500 | WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | U/V-Band |
| BJ620 | WR15 | 50.00 ¢75.00 | 3.759 | 1.88 | V-Band |
| BJ740 | WR12 | 60.50 ¢ 91.90 | 3.099 | 1.549 | E-Band |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.54 | 1.27 | W-Band |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | F-Band |
