Produktdetails:
Zahlung und Versand AGB:
|
| Geschlecht: | Jack | Produktbezeichnung: | 2.92mm, K-Typ, SMK |
|---|---|---|---|
| Füllung: | Passiviert | Isolator: | PTFE |
| Körpergestaltung: | Gerade. | Material: | Edelstahl |
| Häufigkeit: | DC ~40GHz | ||
| Hervorheben: | Höchstleistungs-RF-Koaxialanschluss,RF-Koaxialanschluss aus Edelstahl |
||

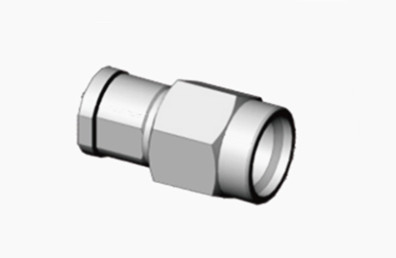

Zuverlässiger K2.92 männlicher koaxaler RF-Anschluss aus Edelstahl für Spitzenleistung und Langlebigkeit
Unsere 50 Ohm Koaxial-2,92 mm (Frauen-) Steckverbinder, die für Präzision und Zuverlässigkeit entwickelt wurden, bieten eine erstklassige Leistung für universelle HF- und Mikrowellenanwendungen.Ideal für eine breite Palette von Prüf- und Messszenarien von der Mobilfunk- bis zur Satellitenkommunikation diese Steckverbinder sorgen für eine optimale Übereinstimmung von Ausrüstung und KabelverbindungenSie sind aus robustem Edelstahl gefertigt und sind so konstruiert, dass sie häufig benutzt werden können.Sie sind mit einem Luftdielektrisches System ausgestattet, ergänzt durch eine schwache Kunststoffstütze für den Zentralleiter, der einen minimalen Signalverlust und eine höhere Haltbarkeit gewährleistet
Entwurf eines weiblichen RF-Koaxialanschlusses von 2,92 mm Typ K: ((mm)
Eigenschaften:
1. Niedriger Einsetzungsverlust
Minimierte Signalschwäche: Die Konstruktion und Herstellung des K2.92-Millimeter-Anschlusses sorgen für einen geringen Einsatzverlust, was bedeutet, dass die Signalschwäche während der Anschlüsse effektiv reduziert wird,Ein wichtiges Merkmal für Hochfrequenzanwendungen, die eine hochwertige Signalübertragung erfordern .
2. Konsistente Impedanz-Übereinstimmung
Impedanz-Matching-Leistung: Die interne Struktur und die Materialauswahl des K2.92-Millimeter-Anschlusses gewährleisten eine sehr konsistente Impedanz-Matching-Leistung.der für eine hochwertige Signalübertragung vorteilhaft istDie Impedanz-Übereinstimmung ist ein kritischer Parameter bei der Beurteilung der Leistung des Steckers und beeinflusst Signalreflexion und -verlust.
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 250VRMS* | |
| Dielektrika Spannungswiderstand | 750VRMS* | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 2,0 mΩ |
| Zentralleiter | ≤ 3,0 mΩ | |
| VSWR | ≤1.05 + 0,005f | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | Sn-P Bronze, vergoldet |
| Weiblich | Berylliumbronze, vergoldet | |
| Elastischer Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 20 mm |
| Schalen und andere Metallteile | Messing Edelstahl | Vergoldete Passivierung |
| mit einer Breite von nicht mehr als 15 mm | Glassintern/PTFE/PEI | |
| Temperatur | -55°C bis +125°C | |
Anwendung:
Elektronische Gegenmaßnahmen
Signalüberwachung und -analyse: In elektronischen Gegenmaßnahmen wird der K2.92-Anschluss zum Anschließen von Schlüsselkomponenten verwendet, um eine zuverlässige Übertragung von Hochfrequenzsignalen zu gewährleisten,Damit wir feindliche elektronische Signale effektiv abfangen und analysieren können..
Gegenmaßnahmen: Der K2.92-Anschluss wird auch zur Durchführung elektronischer Gegenmaßnahmen verwendet.Störung des normalen Betriebs der feindlichen elektronischen Ausrüstung durch Hochfrequenzsignalübertragung und -verarbeitung..
andere 2,92 mm männliche weibliche HF-Anschluss:
|
Teilnummer
|
Beschreibung
|
|
K-KFD14
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-KFD75
|
Edelstahl 2,92 mm Typ K weiblicher Koaxalanschluss
|
|
K-KFD8
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-JFD9 |
Edelstahl 2,92 mm Typ K Männlicher Koaxalanschluss
|
1.
2.
3.
4.
Anmerkung:
Wir haben über 10.000 Arten vonHF-Adapter,Wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
