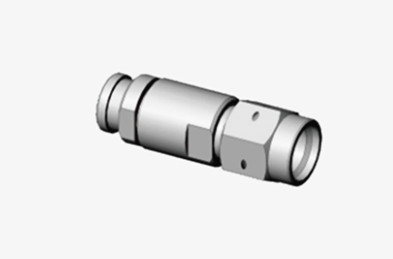

K2.92-Reihe männlicher Koaxanschluss aus Edelstahl für SF103E-Kabel
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Material: | Edelstahl | Geschlecht: | Männlich |
|---|---|---|---|
| Produktbezeichnung: | 2.92mm, K-Typ, SMK | Schlüsselwörter: | Kabel Verbinder |
| Artikel: | Millimeterwellen-Steckverbinder | Füllung: | mit einer Breite von nicht mehr als 15 mm |
| Anwendung: | RF | Oberflächenüberzug: | Passivieren Sie |
| Hervorheben: | SF103E Kabel-RF-Koaxanschluss,Männlicher Koax-RF-Anschluss aus Edelstahl,K2.92-Serie HF-Koax-Anschluss |
||
K2.92-Reihe männlicher Koaxanschluss aus Edelstahl für SF103E-Kabel
Xi'an Elite Electronics bietet eine umfassende Palette von HF-Verbindungskomponenten, darunter den 2,92 mm-koakxialen weiblichen Steckverbinder.Dieser Steckverbinder verfügt über ein Bus-Typ-Design mit einem Impedanzniveau von 50 OhmUnser 2,92 mm Coaxialkabel weiblicher Anschluss ist mit Standardpolarität ausgelegt, umfasst Diaphragma-Typ, 4-Loch-Flanzen-Typ, und Halterungsfrei-Typ Konfigurationen.
Die Produktreihe für den 2,92 mm weiblichen Steckverbinder bietet verschiedene Anschlussmöglichkeiten wie Klemmen/Nichtschweißkontakt, Klemmen/Schweißen, Schweißen und Schweißen/Nichtschweißkontakt.Die kompatiblen Kabeltypen für die.92mm weiblicher Steckverbinder umfasst # 2 Halbfest/flexibel/CXN3506/CXN3507/MF108A/MF363A.
Spezifikation:
| Impedanz | 50Ω |
| Frequenzbereich | Gleichstrom - 40 GHz |
| Nennspannung | 250 VRMS (maximal Meeresspiegel) |
| Dielektrische Spannung | 750 VRMS (maximal Meeresspiegel) |
|
Spannungsstandwellenverhältnis |
≤ 1,05 + 0,005f |
| Kontaktwiderstand | Zentralleiter ≤ 3,0 mΩ |
| Außenleiter ≤ 2,0 mΩ | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ |
| Innerer Leiter | Männliche Stecker: Messing, vergoldet |
| Weibliche Jacke: Beryllium Bronze, vergoldet | |
| Körper / Hülle / Gehäuse |
aus Messing, vergoldet,Passivierter Edelstahl |
| Isolator | PEI/PLF |
| Verkleidung | Silikonkautschuk |
| Temperatur | -55°C bis +125°C |
| Haltbarkeit | 500 Zyklen |
| Drehmoment | 00,79 ~ 1,13 N.m. |
Eigenschaften:
Gewindeverbindung: K-Anschlüsse verfügen in der Regel über einen 1/4-36UNS-2-Zoll-Gewindeverbindungsmechanismus, der eine sichere mechanische Befestigung bietet und eine Lockerung durch Vibration oder Aufprall verhindert.
Kompatibilität mit anderen Anschlüssen: Obwohl der K-Anschluss speziell für hohe Frequenzen entwickelt wurde, ist er mit anderen Anschlüssen wie SMA und 3,5 mm kompatibel.mit einer Leistung von mehr als 50 W, was die Flexibilität und Kompatibilität des Systems erhöht.
Anwendung:
Handelssektor:
In der kommerziellen Luftfahrt und der Schifffahrtstechnik werden Koaxalverbindungen aus Edelstahl der K-Serie verwendet, um den zuverlässigen Betrieb kritischer Kommunikationssysteme und Navigationssysteme zu gewährleisten.Zum Beispiel:, sie werden weit verbreitet in Satellitenkommunikationssystemen, Luftfahrtradar und Schiffskommunikationsgeräten eingesetzt.
Die hohe Haltbarkeit und die ausgezeichnete Abschirmleistung dieser Steckverbinder machen sie in diesen anspruchsvollen kommerziellen Anwendungen hervorragend.
Verwandte Produkte:
| K-K506G | K weibliche Edelstahl für CXN3506/MF108A |
| K-JW506G | K männlicher Edelstahl für Kabel CXN3506/MF108A |
