Produktdetails:
Zahlung und Versand AGB:
|
| Material: | mit einer Breite von nicht mehr als 20 mm | Geschlecht: | Weiblich |
|---|---|---|---|
| Produktbezeichnung: | 2.92mm, K-Typ, SMK | Schlüsselwörter: | 2 Löcher flanschen Gerätesteckverbinder |
| Artikel: | Millimeter-Wellen-Verbindungsstück | Füllung: | Passiviert |
| Anwendung: | RF | Isolator: | PTFE |
| Hervorheben: | K2.92 2-Loch-Flanzen-HF-Anschluss,CXN3506/MF108A Kabel-HF-Anschluss,Rechte Winkel Messing weiblicher HF-Anschluss |
||

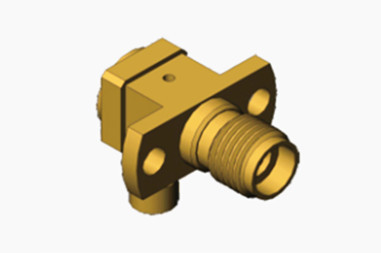

K2.92 Geradewinkel-Brass-Frauen 2-Loch-Flanzen-HF-Anschluss für Kabel CXN3506/MF108A
Der K-Typ, auch bekannt als 2.92-Typ-Anschluss, ist eine Reihe von häufig verwendeten Millimeterwellenanschlüssen mit einer Frequenz von bis zu 40 GHz.5 Produkte der Serie 5 und übernimmt eine LuftoberflächeDer K-Typ-Anschluss ist klein, leicht, häufig und zuverlässig.

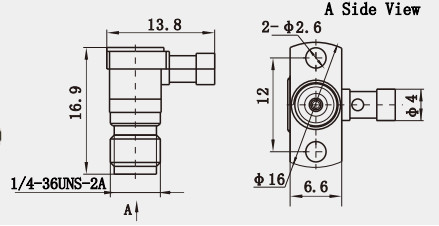

Umriss Zeichnung:
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Impedanz | 50 Ω |
| Frequenzbereich | Gleichstrom - 40 GHz |
| Nennspannung | 250 VRMS (maximal Meeresspiegel) |
| Dielektrische Spannung | 750 VRMS (maximal Meeresspiegel) |
| Spannungsstandwellenverhältnis VSWR |
≤ 1,05 + 0,005f |
| Kontaktwiderstand | Zentralleiter ≤ 3,0 mΩ |
| Außenleiter ≤ 2,0 mΩ | |
| Widerstand gegen Isolierung | ≥ 5000 MΩ |
| Innerer Leiter | Männliche Stecker: Messing, vergoldet |
| Becu, vergoldet | |
| Widerstandsfähiger Kontakt | Becu, Nickelplattiert |
| Körper / Hülle / Gehäuse | Vergoldete Messing Passivierter Edelstahl |
| Isolator | PEI |
| Verkleidung | Silikonkautschuk |
| Temperatur | -55°C bis +125°C |
| Haltbarkeit | 500 Zyklen |
| Drehmoment | 00,79 ~ 1,13 N.m. |
Andere 2,92 mm männliche weibliche HF-Anschluss
|
Teilnummer
|
Beschreibung
|
|
K-KFD29
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-KFD87G
|
Edelstahl 2,92 mm Typ K weiblicher Koaxalanschluss
|
|
K-KFD42
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-JFD61G |
Edelstahl 2,92 mm Typ K Männlicher Koaxalanschluss
|
1.
2.
3.
4.
Eigenschaften:
1Elektrische Eigenschaften:
- Die charakteristische Impedanz beträgt 50Ω, geeignet für eine Vielzahl von HF-Anwendungen.
- Der Frequenzbereich ist breit, von DC bis 40 GHz, um den Bedarf von Hochfrequenzanwendungen zu erfüllen.
- Das Niederspannungs-Stand-Wave-Ratio (VSWR), weniger als 1,15 bei 40 GHz, sorgt für eine effiziente Signalübertragung.
2. Mechanische Eigenschaften:
- Hochtemperaturbeständigkeit, kann Temperaturen von -55°C bis +165°C aushalten.
- Niedrige Trennkraft und Einsatzkraft, einfach zu bedienen und zuverlässige Verbindung.
- Starke Haltbarkeit, 500 Gebrauchszyklen standhalten.
3Kompatibilität und Austauschbarkeit:
- Kompatibel mit SMA, 3,5 mm und anderen Steckverbindern, die die Verbindung zwischen verschiedenen Systemen erleichtern.
- kann mit SMA- und 3,5 mm-Anschlüssen auswechselbar angeschlossen werden, wodurch die Universalität und Flexibilität der Ausrüstung verbessert wird.
Anwendung:
1. Prüfgeräte: In Prüfgeräten werden K2.92-Anschlüsse verwendet, um Prüfgeräte und Prüfgeräte zu verbinden, um die Genauigkeit und Zuverlässigkeit der Testergebnisse sicherzustellen.
2. Luft- und Raumfahrt: K2.92-Konnektoren werden im Luft- und Raumfahrtbereich weit verbreitet verwendet, um verschiedene elektronische Flugzeuggeräte zu verbinden und den normalen Betrieb und die Sicherheit der Geräte zu gewährleisten.
3.Wireless Communication: Aufgrund seines hohen Frequenzbereichs und seiner geringen Einsetzverluste wird der K2.92-Anschluss in drahtlosen Kommunikationssystemen zum Anschließen von Sendern und Empfängern verwendet.Verbesserung der Effizienz der Signalübertragung.
