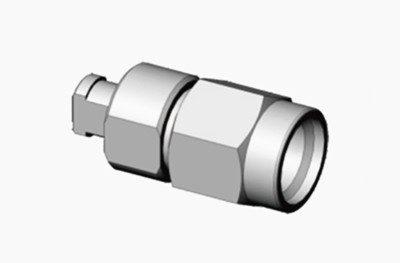

K2.92 Männlicher RF-Anschluss aus Edelstahl für Kabelstecker CXN3506/MF108

Großes Bild : K2.92 Männlicher RF-Anschluss aus Edelstahl für Kabelstecker CXN3506/MF108 Bestpreis

Produktdetails:

Herkunftsort:	China
Markenname:	ELT
Zertifizierung:	ISO-9001-2015
Modellnummer:	K-J506G

Zahlung und Versand AGB:

Min Bestellmenge:	10 PCS
Preis:	negotiable
Verpackung Informationen:	Standardkarton für die Ausfuhr
Lieferzeit:	Innerhalb von 5-7 Werktagen (für Lagerbestände)
Zahlungsbedingungen:	L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit:	35000PCS/Jahr

Kontakt

Ausführliche Produkt-Beschreibung

Material:	Edelstahl	Geschlecht:	Männlich
Produktbezeichnung:	2.92mm, K-Typ, SMK	Schlüsselwörter:	Gerader Stecker
Artikel:	Millimeter-Wellen-Verbindungsstück	Füllung:	Passiviert
Anwendung:	RF	Isolator:	PTFE
Hervorheben:	K2.92 Männlicher RF-Anschluss aus Edelstahl , CXN3506/MF108A Kabelstecker

K2.92 Männlicher RF-Anschluss aus Edelstahl für Kabelstecker CXN3506/MF108A

Der K-Typ, auch bekannt als 2.92-Typ-Anschluss, ist eine Reihe von häufig verwendeten Millimeterwellenanschlüssen mit einem Frequenzbereich von bis zu 40 GHz.Produkte der Serie 5 durch eine LuftschnittstelleDieser Steckverbinder verfügt über eine kompakte Größe, ein leichtes Design, eine hohe Frequenz und zuverlässige Verbindungsmöglichkeiten.

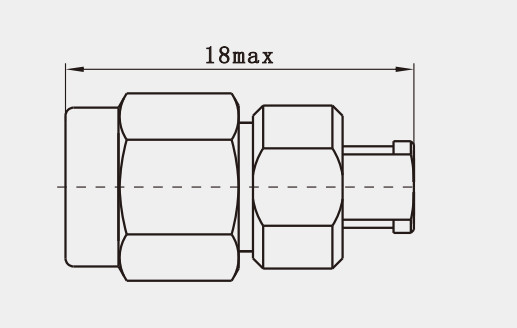

Umriss Zeichnung:

K2.92 Männlicher RF-Anschluss aus Edelstahl für Kabelstecker CXN3506/MF108 0

Spezifikation:

Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.

Impedanz	50 Ω
Frequenzbereich	Gleichstrom - 40 GHz
Nennspannung	250 VRMS (maximal Meeresspiegel)
Dielektrische Spannung	750 VRMS (maximal Meeresspiegel)
Spannungsstandwellenverhältnis VSWR	≤ 1,05 + 0,005f
Kontaktwiderstand	Zentralleiter ≤ 3,0 mΩ
	Außenleiter ≤ 2,0 mΩ
Widerstand gegen Isolierung	≥ 5000 MΩ

Innerer Leiter	Männliche Stecker: Messing, vergoldet
	Becu, vergoldet
Widerstandsfähiger Kontakt	Becu, Nickelplattiert
Körper / Hülle / Gehäuse	Vergoldete Messing Passivierter Edelstahl
Isolator	PEI
Verkleidung	Silikonkautschuk
Temperatur	-55°C bis +125°C
Haltbarkeit	500 Zyklen
Drehmoment	00,79 ~ 1,13 N.m.

Andere 2,92 mm männliche weibliche HF-Anschluss

Teilnummer	Beschreibung
K-KFD29	2.92mm Typ K weiblicher RF-Koaxialanschluss
K-KFD87G	Edelstahl 2,92 mm Typ K weiblicher Koaxalanschluss
K-KFD42	2.92mm Typ K weiblicher RF-Koaxialanschluss
K-JFD61G	Edelstahl 2,92 mm Typ K Männlicher Koaxalanschluss

K2.92 Männlicher RF-Anschluss aus Edelstahl für Kabelstecker CXN3506/MF108 1

K2.92 Männlicher RF-Anschluss aus Edelstahl für Kabelstecker CXN3506/MF108 2

K2.92 Männlicher RF-Anschluss aus Edelstahl für Kabelstecker CXN3506/MF108 3

K2.92 Männlicher RF-Anschluss aus Edelstahl für Kabelstecker CXN3506/MF108 4

Eigenschaften:

1. Hohe Betriebsfrequenz: Der 2,92mm-Koaxialanschluss arbeitet mit Frequenzen bis zu 40 GHz.Dies macht es sehr geeignet für Millimeterwellenanwendungen und erfüllt die Anforderungen moderner HF-Technologien.

2. Niedriges VSWR und Einsetzverlust: Durch die Einbeziehung der Vorteile von Luftdielektrischer Übertragungsleitungen weist der 2,92 mm-Anschluss ein niedriges Spannungs-Stand-Wave-Verhältnis (VSWR) und einen minimalen Einsetzverlust auf.Dies führt zu geringeren Energieverlusten während der Signalübertragung, wobei die Signalintegrität gewahrt bleibt.

Anwendung:

1Der 2,92Rohrfrequenzkoaxiale Steinkonnektor aus Edelstahl hat eine breite Palette von Anwendungen in verschiedenen Bereichen, was seine Vielseitigkeit und Bedeutung in der modernen Technologie zeigt.Hier sind einige der wichtigsten Anwendungsbereiche:

2Telekommunikation: Der 2,92mm-Anschluss wird häufig in drahtlosen Kommunikations-, Satelliten- und Hochgeschwindigkeitsdatenübertragungssystemen verwendet.Seine hohe Frequenzleistung macht ihn ideal für neue Technologien wie 5G- und 6G-Netzwerke.

3. Radarsysteme: In zivilen Radarsystemen spielt der 2,92mm-Anschluss eine entscheidende Rolle bei der Verbindung von Antennen, Transceivermodulen und anderen wesentlichen Komponenten.Seine Zuverlässigkeit und seine geringen Verlustmerkmale sorgen für eine optimale Leistung und Genauigkeit des Radarsystems.

Größe und Tag:
