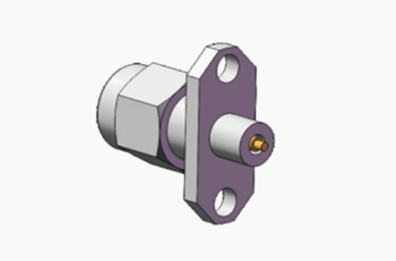

K2.92 Männlicher Edelstahl-Zwei-Loch-Flangen mit Mikrostrip-Kontaktanschluss

                 2.92mm empfohlene männliche Mikrowellenanschlüsse


Millimeterwellenanschlüsse des Typs K ((2,92mm,SMK), auch 2,92mm-Anschlüsse genannt. Es ist einer der beliebtesten Meterwellenanschlüsse. Der breite Frequenzbereich beträgt bis zu 40GHz. Sie können mit SMA- und 3,5mm-Anschlüssen gekoppelt werden.

Diese K-Typ (2.92mm, SMK) SteckverbinderSie haben eine Luftoberfläche, was sie klein, leicht und sehr zuverlässig macht.

Die hochpräzisen 50 Ohm-Koaxialanschlüsse mit einer 2,92 mm (Frauen-) Schnittstelle sind für vielseitige HF- und Mikrowellenanwendungen ausgelegt.Diese hochwertigen Steckverbinder finden in verschiedenen Prüf- und Messumgebungen weitreichenden Einsatz, von Mobilfunk bis Satellitenkommunikation, um eine optimale Ausrüstungsabgleich und Kabelverbindung zu gewährleisten.Diese Steckverbinder sind so konzipiert, dass sie häufigen Gebrauch standhaltenSie beinhalten einen Luftdielektr und eine Kunststoffzentrale mit geringem Verlust, um die Leistung zu verbessern.

Spezifikation:

Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.

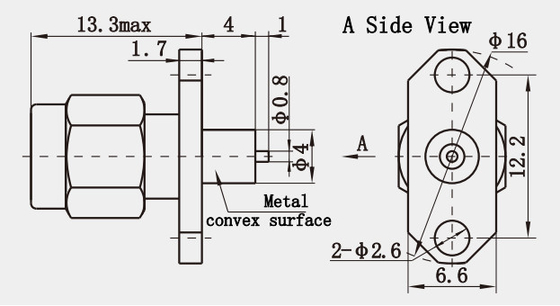

Umriss der K2.92 männlichen Edelstahl-Zwei-Loch-Flanze mit Mikrostrip-Kontaktanschluss(mm):


Eigenschaften:

1Außenleiterdurchmesser: Die koaxalen RF-Anschlüsse der K2.92-Serie haben einen Außenleiterdurchmesser von 2,92 mm, was sie im Vergleich zu vielen anderen Verbindungsarten kompakter macht.
Betriebsfrequenz: Diese Steckverbinder arbeiten in einem Frequenzbereich von DC bis 40 GHz, was sie ideal für Hochfrequenzanwendungen macht.
Elektrische Leistung:

2. Spannungs-Stand-Wave-Verhältnis (VSWR): Im Frequenzbereich von DC bis 40 GHz beträgt die maximale VSWR der K2.92-Serie 1.15, was auf eine ausgezeichnete elektrische Leistung hinweist.
Kontaktwiderstand: Der Kontaktwiderstand des inneren Leiters beträgt weniger als 3,0 mΩ und der des äußeren Leiters weniger als 2,0 mΩ, wodurch eine stabile und zuverlässige Signalübertragung gewährleistet wird.

Anwendung:

1. Drahtlose Kommunikation: Diese Steckverbinder werden in drahtlosen Kommunikationssystemen, einschließlich Mobilfunknetzen, Satellitenkommunikation und Wi-Fi-Geräten, weit verbreitet.Sie bieten zuverlässige Verbindungen für Hochfrequenzsignale in diesen kritischen Systemen..

2Test- und Messgeräte: Diese Steckverbinder sind in Test- und Messinstrumenten wie Netzwerk-Analysatoren, Spektrumanalysatoren und Signalgeneratoren von entscheidender Bedeutung.Sie bieten eine präzise Verbindung für genaue Messungen und Prüfungen von HF-Schaltungen und -systemen.

3. Rundfunk und Streaming: In Rundfunk- und Streaming-Medien, K2.92 Anschlüsse unterstützen die hochwertige Übertragung von Audio- und Video-Signalen, die für Live-Übertragungen und Inhaltsbereitstellung erforderlich sind.

andere 2,92 mm männliche weibliche HF-Anschluss:
