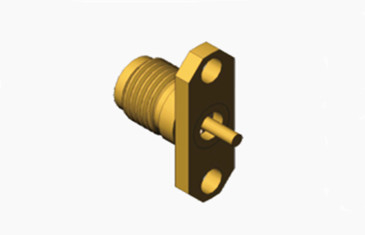

K-Serie 2,92 mm Messing-Frauenflansche RF-Anschluss mit Mikrostrip
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Typ: | 2.92mm, K-Typ, SMK | Schlüsselwörter: | 2 Löcher flanschen Gerätesteckverbinder |
|---|---|---|---|
| Artikel: | Millimeterwellen-Steckverbinder | Füllung: | Gold überzogen |
| Anwendung: | RF/Satcom | Isolator: | PTFE |
| Impedanz: | 50 Ohm | Geschlecht: | Weiblich |
| Hervorheben: | K-Serie 2.92mm HF-Anschluss,Brass Female Flange Mount HF-Anschluss |
||
K-Serie ((2.92mm) Messing-Frauenflansche RF-Anschluss mit Mikrostrip
Der K-Typ-Anschluss, auch bekannt als 2.92-Typ-Anschluss, ist eine weit verbreitete Millimeterwellen-Anschlussreihe.Produkte der Serie 5 durch eine LuftschnittstelleDieser Steckverbinder verfügt über eine kompakte Größe, ein leichtes Design, eine hohe Frequenzleistung und eine zuverlässige Verbindung.
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Impedanz | 50 Ω |
| Frequenzbereich | Gleichstrom - 40 GHz |
| Nennspannung | 250 VRMS (maximal Meeresspiegel) |
| Dielektrische Spannung | 750 VRMS (maximal Meeresspiegel) |
| Spannungsstandwellenverhältnis VSWR |
≤ 1,05 + 0,005f |
| Kontaktwiderstand | Zentralleiter ≤ 3,0 mΩ |
| Außenleiter ≤ 2,0 mΩ | |
| Isolierwiderstand | ≥ 5000 MΩ |
| Innerer Leiter | Männliche Stecker: Messing, vergoldet |
| Becu, vergoldet | |
| Widerstandsfähiger Kontakt | Becu, Nickelplattiert |
| Körper / Hülle / Gehäuse | Vergoldete Messing Passivierter Edelstahl |
| Isolator | PEI |
| Verkleidung | Silikonkautschuk |
| Temperatur | -55°C bis +125°C |
| Haltbarkeit | 500 Zyklen |
| Drehmoment | 00,79 ~ 1,13 N.m. |
Andere 2,92 mm männliche weibliche HF-Anschluss
|
Teilnummer
|
Beschreibung
|
|
K-KFD21
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-KFD87G
|
Edelstahl 2,92 mm Typ K weiblicher Koaxalanschluss
|
|
K-KFD42
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-JFD61G |
Edelstahl 2,92 mm Typ K Männlicher Koaxalanschluss
|
1.
2.
3.
4.
Eigenschaften:
- Hochfrequenzfähigkeit: Der 2,92mm-Anschluss unterstützt Frequenzen bis zu 40 GHz, die in das Millimeterwellenspektrum fallen.und Hochgeschwindigkeitsdatenübertragung.
- Kleine Größe: Mit einem Außendurchmesser von 2,92 mm ist dieser Steckverbinder viel kleiner als herkömmliche Steckverbinder wie SMA oder BNC.Seine kompakte Größe ermöglicht dichtere Schaltkreisentwürfe und ist besonders vorteilhaft, wenn Platz ein Vorteil ist, z. B. in tragbaren Geräten oder integrierten Schaltungen.
- Leichtbau: Die Verbindung ist aus Messing gefertigt und ist sowohl langlebig als auch leichtgewichtig, wodurch das Gesamtgewicht der Ausrüstung reduziert wird, was für Luft- und Raumfahrtanwendungen von entscheidender Bedeutung ist, wo jedes Gramm zählt.
Anwendung:
- Minimale Signalzerstörung: Die geringe Größe und die Luftdielektrik reduzieren Signalverluste und -verzerrungen erheblich und bewahren die Signalintegrität bei höheren Frequenzen, bei denen diese Effekte ausgeprägter werden.
- Raumwirksamkeit: Der kompakte Formfaktor ermöglicht eine engere Platzierung der Bauteile auf PCBs und erleichtert die Konzeption hochintegrierter elektronischer Systeme ohne Beeinträchtigung der Leistung.
- Langlebig und zuverlässig: Die Messingkonstruktion in Kombination mit einem robusten Anschlussmechanismus gewährleistet eine langfristige Zuverlässigkeit auch unter rauen Umgebungsbedingungen, die bei Hochfrequenzanwendungen üblich sind.wie extreme Temperaturen oder mechanische Belastungen.
- Optimiert für das Millimeterwellenspektrum: speziell für den Betrieb im Millimeterwellenbereich ausgelegt, die 2.Die Eigenschaften des 92mm-Anschlusses entsprechen perfekt den Anforderungen moderner Kommunikationssysteme und Radartechnologien, die bei diesen Frequenzen arbeiten..
