K2.92mm weiblicher Edelstahl 2-Loch Flansche RF Koaxialanschluss mit Mikroband
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Isolator: | PTFE | Geschlecht: | Weiblich |
|---|---|---|---|
| Produktbezeichnung: | 2.92mm, K-Typ, SMK | Hauptmerkmale: | 2 Löcher flanschen Gerätesteckverbinder |
| Artikel: | Millimeterwellen-Steckverbinder | Füllung: | Passiviert |
| Anwendung: | Computer/LANs | Material: | Edelstahl |
| Hervorheben: | 2-Loch-Flangen-RF-Koaxialanschluss,RF-Koaxialanschluss aus Edelstahl,Mikroband-RF-Koaxialanschluss |
||

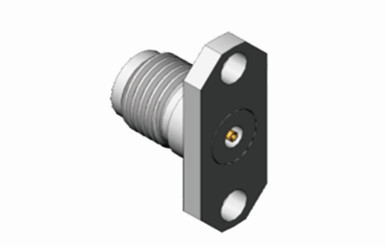

K2.92mm weiblicher Edelstahl 2-Loch Flansche RF Koaxialanschluss mit Mikroband
Der K-Typ-Anschluss, auch bekannt als 2.92-Typ-Anschluss, ist eine weit verbreitete Millimeterwellen-Anschlussreihe mit einem Frequenzbereich von bis zu 40 GHz.Produkte der Serie 5 und verfügen über eine LuftoberflächeDiese Serie bietet Vorteile wie kompakte Größe, leichte Konstruktion, Hochfrequenzbetrieb und zuverlässige Konnektivität.

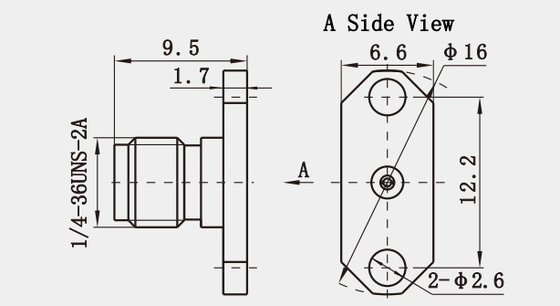

Umriss Zeichnung von K2.92mm weiblicher Edelstahl 2-Loch Flansche RF Koaxial-Anschluss mit Mikroband: ((mm)
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Impedanz | 50 Ω |
| Frequenzbereich | Gleichstrom - 40 GHz |
| Nennspannung | 250 VRMS (maximal Meeresspiegel) |
| Dielektrische Spannung | 750 VRMS (maximal Meeresspiegel) |
| Spannungsstandwellenverhältnis VSWR |
≤ 1,05 + 0,005f |
| Kontaktwiderstand | Zentralleiter ≤ 3,0 mΩ |
| Außenleiter ≤ 2,0 mΩ | |
| Isolierwiderstand | ≥ 5000MΩ |
| Innerer Leiter | Männliche Stecker: Messing, vergoldet |
| Becu, vergoldet | |
| Widerstandsfähiger Kontakt | Becu, Nickelplattiert |
| Körper / Hülle / Gehäuse | Vergoldete Messing Passivierter Edelstahl |
| Isolator | PEI |
| Verkleidung | Silikonkautschuk |
| Temperatur | -55°C bis +125°C |
| Haltbarkeit | 500 Zyklen |
| Drehmoment | 00,79 ~ 1,13 N.m. |
Andere 2,92 mm männliche weibliche HF-Anschluss
|
Teilnummer
|
Beschreibung
|
|
K-KFD3
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-KFD42
|
Edelstahl 2,92 mm Typ K weiblicher Koaxalanschluss
|
|
K-KFD62G
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-JFD9 |
Edelstahl 2,92 mm Typ K Männlicher Koaxalanschluss
|
1.
2.
3.
4.
Eigenschaften:
- Langlebig und zuverlässig: Dieser Steckverbinder ist aus hochwertigem Edelstahl gefertigt und weist eine ausgezeichnete mechanische Festigkeit und Korrosionsbeständigkeit auf.Diese Eigenschaften sorgen für eine langfristige Haltbarkeit und eine zuverlässige Leistung auch unter rauen Umweltbedingungen, was für beide Anwendungen der Außenkommunikationsinfrastruktur von entscheidender Bedeutung ist.
- Niedriger Einsatzverlust und Rücklaufverlust: Die Konstruktion des 2,92mm-Anschlusses minimiert den Signalverlust während der Übertragung und gewährleistet eine effiziente Signalübertragung mit minimalem Schwächen.Niedriger Rücklaufverlust (Reflexionsverlust) erhöht die Wirksamkeit des Steckers durch Verringerung der Signalreflexionen, wodurch die Signalintegrität über längere Distanzen erhalten bleibt.
- Vereinbarkeit und Austauschbarkeit: Der 2,92mm-Anschluss ist so konzipiert, dass er mit anderen branchenüblichen Anschlüssen wie SMA und 3,5er-Anschlüssen kompatibel ist und eine nahtlose Integration in bestehende Systeme ermöglicht.Diese Austauschbarkeit vereinfacht Systemupgrades und -wartung und bietet gleichzeitig Flexibilität bei Designentscheidungen.
Anwendung:
1- Kommunikationssysteme:
Mikrowellenübertragung: Wird bei der Übertragung von Hochfrequenzsignalen in Mikrowellenkommunikationssystemen verwendet.
Basisstationen: Integral in Antennenanlagen für zelluläre Basisstationen, bei denen Hochfrequenzsignale entscheidend sind.
Satellitenkommunikation: Wesentlich für die Verbindung von Komponenten in Satellitentransceivern und -zuführungssystemen.
2Luft- und Raumfahrt:
Avioniksysteme: Kritisch für Kommunikations- und Navigationssysteme von Flugzeugen.
Raumfahrt: in Raumfahrzeugkommunikations- und Datenübertragungssystemen eingesetzt.
3.Industrieautomation:
Sensornetze: Wichtig für industrielle Sensornetze, die zuverlässige Verbindungen erfordern.
Steuerungssysteme: In Steuerungssystemen zur Herstellungsautomatisierung verwendet.
Anmerkung:
Wir haben über 10.000 Arten vonHF-Adapter,Wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
