Messing K2.92mm weibliche 2-Loch-Flanche RF-Koaxialverbindung mit Mikroband
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Typ: | 2.92mm, K-Typ, SMK | Schlüsselwörter: | 2 Löcher flanschen Gerätesteckverbinder |
|---|---|---|---|
| Artikel: | Millimeterwellen-Steckverbinder | Füllung: | Gold überzogen |
| Anwendung: | RF/Satcom | Isolator: | PTFE |
| Impedanz: | 50 Ohm | Geschlecht: | Weiblich |
| Hervorheben: | K2.92mm Messing-RF-Koaxialanschluss,Mikroband-RF-Koaxialanschluss,2-Loch-RF-Koaxialanschluss |
||

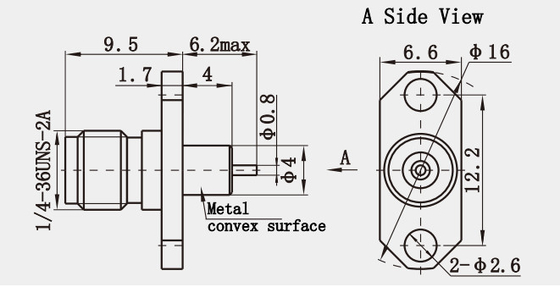

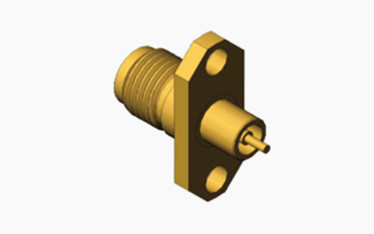

Messing K2.92mm weibliche 2-Loch-Flanche RF-Koaxialverbindung mit Mikroband
Der K-Typ-Anschluss, auch bekannt als 2.92-Typ-Anschluss, ist eine beliebte Serie von Millimeterwellenanschlüssen, die bei Frequenzen bis zu 40 GHz arbeiten können.Es verfügt über eine Luftoberfläche und ist austauschbar mit SMA und 3.5 Serie Produkte Diese Serie bietet Vorteile wie kompakte Größe, leichte Konstruktion, Hochfrequenzbetrieb und zuverlässige Konnektivität.
Spezifikation:
Anmerkung: Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Impedanz | 50Ω |
| Frequenzbereich | Gleichstrom - 40 GHz |
| Nennspannung | 250 VRMS (maximal Meeresspiegel) |
| Dielektrische Spannung | 750 VRMS (maximal Meeresspiegel) |
| Spannungsstandwellenverhältnis VSWR |
≤ 1,05 + 0,005f |
| Kontaktwiderstand | Zentralleiter ≤ 3,0 mΩ |
| Außenleiter ≤ 2,0 mΩ | |
| Isolierwiderstand | ≥ 5000 MΩ |
| Innerer Leiter | Männliche Stecker: Messing, vergoldet |
| Becu, vergoldet | |
| Widerstandsfähiger Kontakt | Becu, Nickelplattiert |
| Körper / Hülle / Gehäuse | Vergoldete Messing Passivierter Edelstahl |
| Isolator | PEI |
| Verkleidung | Silikonkautschuk |
| Temperatur | -55°C bis +125°C |
| Haltbarkeit | 500 Zyklen |
| Drehmoment | 00,79 ~ 1,13 N.m. |
Andere 2,92 mm männliche weibliche HF-Anschluss
|
Teilnummer
|
Beschreibung
|
|
K-KFD21
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-KFD87G
|
Edelstahl 2,92 mm Typ K weiblicher Koaxalanschluss
|
|
K-KFD42
|
2.92mm Typ K weiblicher RF-Koaxialanschluss
|
|
K-JFD61G |
Edelstahl 2,92 mm Typ K Männlicher Koaxalanschluss
|
1.
2.
3.
4.
Eigenschaften:
- Frequenzbereich: Der K-Konnektor von Brass arbeitet mit Frequenzen bis zu 40 GHz und eignet sich somit für Millimeterwellenanwendungen.Dieser breite Frequenzbereich ermöglicht die Verwendung in verschiedenen Hochfrequenzkommunikationssystemen und Radartechnologien.
- Material: Diese Verbindungen sind aus hochwertigem Messing gefertigt und bieten eine hervorragende mechanische Festigkeit und Langlebigkeit.Gewährleistung langfristiger Leistung auch in rauen Umgebungen.
- Entwurf: Die kompakte und leichte Konstruktion des K-Typ-Brass-Anschlusses erleichtert die Handhabung und Installation, auch in engen Räumen.Produkte der Serie 5, die Flexibilität bei der Systemgestaltung und -integration bietet.
- Leistung: Mit geringem Einsetzverlust und Rückverlust sorgt der K-Konnektor aus Messing für eine effiziente Signalübertragung mit minimalem Dämpfungseffekt.Dies ist entscheidend für die Aufrechterhaltung der Signalintegrität über längere Strecken und die Verbesserung der Gesamtleistung des Systems.
Anwendung:
- Telekommunikation: Wird in Antennen von Basisstationen, Satellitenkommunikationssystemen und Mikrowellenfunkverbindungen verwendet, um eine effiziente und stabile Signalübertragung zu gewährleisten.
- Radarsysteme: In zivilen Radarsystemen zum Erkennen und Verfolgen von Objekten mit hohen Frequenzen eingesetzt.
- Fernsehen: In Fernseh- und Rundfunkgeräten zur Übertragung von Hochfrequenzsignalen über große Entfernungen verwendet.
- Luft- und Raumfahrt: in Avioniksysteme für Kommunikations- und Navigationszwecke integriert.
- Wissenschaftliche Forschung: Verwendet in Laborinstrumenten und Prüfgeräten, die präzise Hochfrequenzmessungen erfordern.
