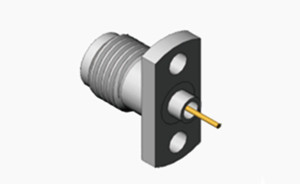

K2.92-Serie Weiblicher 2-Loch-Flanzen-RF-Koaxialanschluss aus Edelstahl mit PTFE-Isolator und passivierter Beschichtung

                              K2.92-Serie Weiblicher 2-Loch-Flanzen-Koaxalanschluss aus Edelstahl

Millimeterwellenanschlüsse des Typs K ((2,92mm,SMK), auch 2,92mm-Anschlüsse genannt. Es ist einer der beliebtesten Meterwellenanschlüsse. Der breite Frequenzbereich beträgt bis zu 40 GHz. Sie können mit SMA- und 3,5mm-Anschlüssen gekoppelt werden.

Diese K-Typ (2.92mm, SMK) SteckverbinderSie haben eine Luftoberfläche, was sie klein, leicht und sehr zuverlässig macht.

Diese hochpräzisen 50 Ohm Koaxialanschlüsse mit einer weiblichen Schnittstelle von 2,92 mm sind für vielseitige Anwendungen in HF- und Mikrowellenfrequenzen konzipiert.Sie zeichnen sich in zahlreichen Prüf- und Messumgebungen aus, von Mobilfunk bis Satellitenkommunikation, um eine optimale Ausstattung und Kabelverbindung zu gewährleisten.Diese Steckverbinder sind so konstruiert, dass sie wiederholte Verbindungen aushalten.Sie verfügen über eine Luftdielektrik und nutzen eine mittelbare Kunststoffleiterstütze mit geringem Verlust, wodurch ihre Leistung und Haltbarkeit verbessert werden.

Spezifikation:

Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.

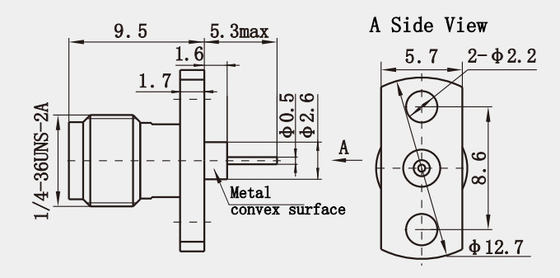

Zeichnung der K2.92-Serie weibliche 2-Loch-Flanche aus Edelstahl RF-Koaxialanschluss(mm):

Eigenschaften:

1. Vereinbarkeit:
   • Wechselbarkeit: es kann austauschbar mit SMA- und 3,5 mm-Anschlüssen gekoppelt werden, was seine Flexibilität und Bequemlichkeit bei praktischen Anwendungen erhöht.wenn der entsprechende Stecker vorübergehend nicht verfügbar ist, können Zubehörteile wie Adapter verwendet werden, um verschiedene Verbindungsreihen miteinander zu verbinden.
2. Weitere Merkmale:
   • Luftmedium: die Verwendung von Luft als Übertragungsmedium nutzt die Vorteile von Luftübertragungsleitungen, was zu einem geringen VSWR und geringem Einsatzverlust führt.
   • Aufgestellter Metall-Erdring: 360°-Metall-Metall-Kontakt kann realisiert werden, wodurch die Erdungsleistung und Stabilität des Steckers verbessert werden.
   • Temperaturanpassungsfähigkeit: es kann bei Umgebungstemperaturen von -55°C bis +125°C normal arbeiten und sich an verschiedene harte Arbeitsumgebungen anpassen.

Anwendung:

1. Prüf- und Messgeräte:
   • Netzwerkanalysator: Netzwerk-Analysator wird verwendet, um die Amplitudenfrequenzmerkmale, die Phasenfrequenzmerkmale und andere Parameter der wichtigen Geräte von HF-Komponenten und Systemen zu messen.92 mm-Anschluss kann verwendet werden, um den Netzwerk-Analysator-Prüfanschluss mit dem Prüfgerät zu verbindenBei der Prüfung von Hochfrequenzkreisläufen, Filtern,Verstärker und andere HF-Geräte, kann der K2.92 mm-Anschluss eine stabile Verbindung gewährleisten, um sicherzustellen, dass das Prüfsignal störungsfrei übertragen wird.
   • Spektrumanalysatoren: Spektrumanalysatoren werden zur Analyse der Frequenzkomponenten und der Leistungsverteilung von Signalen verwendet.92 mm-Anschluss kann das zu prüfende Signal in den Spektrumanalysator einführen, um Ingenieuren bei der Analyse und Diagnose von Problemen mit dem Signal zu helfenZum Beispiel bei der Debugging und Wartung von drahtlosen Kommunikationsgeräten ist die Kombination eines Spektrumanalysators und eines K2 erforderlich.Der 92 mm-Anschluss kann verwendet werden, um festzustellen, ob das von der Anlage emittierte Signalspektrum der Norm entspricht., und ob es Probleme wie Störsignale gibt.
   • Leistungsmesser: Der Leistungszähler dient zur Messung des Leistungsniveaus von HF-Signalen. Der K2.92 mm-Anschluss kann zum Anschließen des Leistungszählers und der Messsignalquelle verwendet werden.und seine geringen Einsatzverlustmerkmale können die Genauigkeit der Messwerte gewährleistenBei der Prüfung von HF-Leistungsverstärkern, -Sendern und anderen Geräten kann die Verwendung von K2.92 mm-Anschlüssen die Ausgangsleistung genau messen und die Leistung der Geräte bewerten.
