K2.92 Weibliche Flansche Edelstahl-RF-Koaxialverbindung mit Mikrostrip für die Kommunikation

                  K2.92 Weibliche Flansche Edelstahl-RF-Koaxialverbindung mit Mikrostrip für die Kommunikation

Millimeterwellenanschlüsse des Typs K ((2,92mm,SMK), auch 2,92mm-Anschlüsse genannt. Es ist einer der beliebtesten Meterwellenanschlüsse. Der breite Frequenzbereich beträgt bis zu 40 GHz. Sie können mit SMA- und 3,5mm-Anschlüssen gekoppelt werden.

Diese K-Typ (2.92mm, SMK) SteckverbinderSie haben eine Luftoberfläche, was sie klein, leicht und sehr zuverlässig macht.

Die hochpräzisen 50 Ohm-Koaxialanschlüsse mit einer weiblichen Schnittstelle von 2,92 mm sind für den allgemeinen Einsatz in HF- und Mikrowellenanwendungen konzipiert.Diese leistungsstarken Steckverbinder werden in einer Vielzahl von Prüf- und Messszenarien eingesetzt., von der Mobilfunkkommunikation bis zur Satellitenkommunikation, um eine angemessene Übereinstimmung von Ausrüstung und Kabelverbindungen zu gewährleisten.Diese Steckverbinder sind so konstruiert, dass sie wiederholtem Gebrauch standhaltenSie sind mit einem Luftdilektrik-Design mit einer Kunststoff-Zentrumleiterstütze mit geringem Verlust ausgestattet.

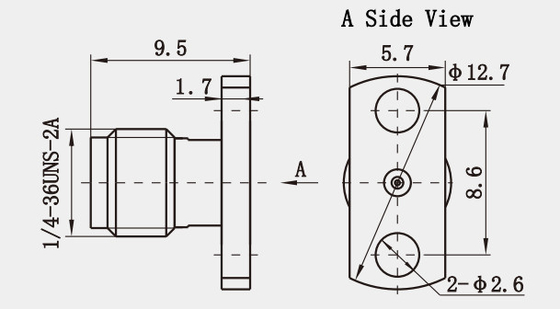

Umriss der K2.92-Frauenflansche Edelstahl-RF-Koaxialverbindung mit Mikrostrip für die Kommunikation(mm):

Spezifikation derK2.92 Weibliche Flansche Edelstahl-RF-Koaxialverbindung mit Mikrostrip für die Kommunikation(mm):

Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.

Eigenschaften:

1. Elektrische Leistung:
   • Eigenschaftsimpedanz: 50Ω, die eine gemeinsame Standardimpedanz für HF-Koaxialanschlüsse darstellt und die Stabilität und Übereinstimmung der Signale im Übertragungsverfahren gewährleisten kann.
   • Vereinbarkeit:
     • Wechselbarkeit: es kann austauschbar mit SMA- und 3,5 mm-Anschlüssen gekoppelt werden, was seine Flexibilität und Bequemlichkeit bei praktischen Anwendungen erhöht.wenn der entsprechende Stecker vorübergehend nicht verfügbar ist, können Zubehörteile wie Adapter verwendet werden, um verschiedene Verbindungsreihen miteinander zu verbinden.
   • Weitere Merkmale:
     • Luftmedium: die Verwendung von Luft als Übertragungsmedium nutzt die Vorteile von Luftübertragungsleitungen, was zu einem geringen VSWR und geringem Einsatzverlust führt.
     • Aufgestellter Metall-Erdring: 360°-Metall-Metall-Kontakt kann realisiert werden, wodurch die Erdungsleistung und Stabilität des Steckers verbessert werden.
     • Temperaturanpassungsfähigkeit: es kann bei Umgebungstemperaturen von -55°C bis +125°C normal arbeiten und sich an verschiedene harte Arbeitsumgebungen anpassen.

Anwendung:

1. Antennenanlage:
   • Satellitenempfangsantenne: Die Satellitenempfangsantenne muss schwache Signale aus dem Weltraum empfangen, die Anforderungen an den Steckverbinder sind höher.kann sicherstellen, dass die Satellitenempfangsantenne und die Back-End-Ausrüstung zuverlässig verbunden werden, den Signalübertragungsverlust reduzieren, die Qualität des empfangenen Signals verbessern.
   • Radarantenne: Die Antenne im Radarsystem muss Hochfrequenz- und Hochleistungssignale übertragen, und der K2.92mm-Anschluss kann den hohen Anforderungen der Radarantenne an den Anschluss entsprechen.Es kann für die Verbindung zwischen Radarantenne und Signalverarbeitungsanlage verwendet werden, um die stabile Übertragung von Radarsignalen zu gewährleisten, und hat eine gute Haltbarkeit und Störungsbeständigkeit in komplexen Umgebungen.
   • Mikrowellenantennen: Im Bereich der Mikrowellenkommunikation und der Mikrowellenfernerkundung ist die Mikrowellenantenne eine der wichtigsten Ausrüstungen.Anschlussantennen und HF-Front-End-Ausrüstungen, und seine hohen Frequenzmerkmale und seine Leistung mit geringem Verlust können die Nachfrage nach Mikrowellensignalübertragung befriedigen und die Leistung des Antennensystems gewährleisten.
