N männliches Edelstahlsolder + Spannungs-RF-Koaxialanschluss für Kabel MF147A/MF147B
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Art Rf Koaxial-Conector | Plattierung: | Vergoldet/Nickelplattiert |
|---|---|---|---|
| Impedanz: | 50Ω | Frequenzbereich: | DC~11GHz |
| Modell: | N-J416G-1 | Geschlecht: | Männlich |
| Hervorheben: | N Männlicher Koaxiale RF-Anschluss,RF-Koaxialanschluss aus Edelstahl,MF147B Kabel-RF-Koaxialanschluss |
||

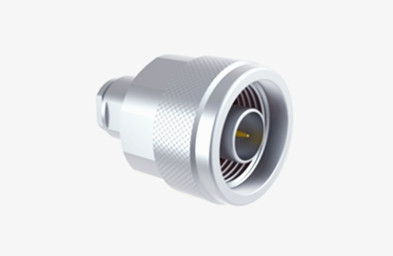

N Männliche Edelstahllöter +Klammer RF-Koaxialanschluss für Kabel MF147A/MF147B
N-Typ-Anschlüsse sind durch ihre ausgezeichnete Vibrationsschutzfähigkeit und elektrische Leistung bekannte Coaxialanschlüsse mit Gewinde, mit einem typischen Frequenzbereich von bis zu 11 GHz.Unsere N-Typ-Anschlüsse unterstützen Frequenzen bis 18 GHz.Sie sind mit verschiedenen Arten von HF-Kabeln kompatibel und werden häufig in der Luftfahrt, Luft- und Raumfahrt, Radar, Mikrowelle, digitaler Kommunikation sowie in Prüf- und Messinstrumenten eingesetzt.
Wir bieten Anpassungen für verschiedene Arten von N-Typ-Anschlüssen und Adaptern an, um die Anforderungen der Kunden zu erfüllen.Optionen für die Befestigung von Flanschen oder Schotte, können wir Ihren spezifischen Bedürfnissen gerecht werden.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | mit einer Dicke von mehr als 50 mm |
| Weiblich | Phosphor Bronze, vergoldet | |
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl | Vergoldete Passivierung |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

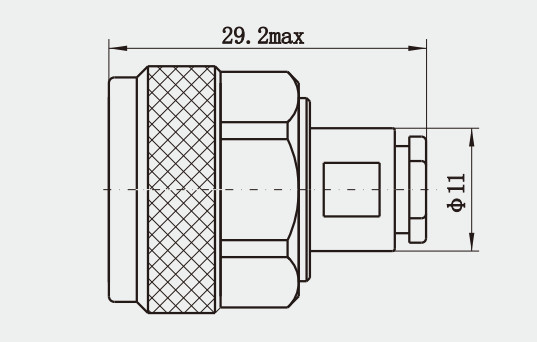

Detaillierte Zeichnung
Eigenschaften:
1. Frequenzbereich: Die Anschlüsse des Typs N unterstützen Signale im Frequenzbereich von 0 bis 11 GHz, wobei erweiterte Typen bis zu 18 GHz verfügbar sind.Dies macht es hervorragend für Hochfrequenzanwendungen und erfüllt die Anforderungen moderner Kommunikations- und Radarsysteme.
2. Impedanzspezifikation: Die Impedanzspezifikation von N-Anschlüssen beträgt in der Regel 50 Ohm, was einer der am häufigsten verwendeten Impedanzwerte im Bereich HF ist,Unterstützung der Stabilität und Effizienz der Signalübertragung.
Anwendungen:
1. Baustationskonstruktion: In HF-Empfängermodulen von Basisstationen werden Anschlüsse des Typs N verwendet, um die Stabilität und Zuverlässigkeit der Signalübertragung zu gewährleisten.
2. Mikrowellenübertragung: In Mikrowellenübertragungssystemen werden N-Anschlüsse verwendet, um die Antenne mit der Sende-/Empfangsausrüstung zu verbinden und einen effizienten Signalübertragungsweg zu schaffen.
Produktkatalog:
| HF-Adapter |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| MCX/MMCX HF-Anschluss |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-Anschluss |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Verbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
