TNC weibliche Nickelplattierte Oberflächen-RF-Koaxialverbindung für Kabel MF147A/MF147B
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | TNC Conector | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Impedanz: | 50Ω | Haltbarkeit: | 500 Zyklen |
| Kontaktmaterial: | Messing, BECU | Material: | Schlagzeug |
| Konstruktionsstandard: | IEC 60169-17 | Typ: | Gerade. |
| Hervorheben: | TNC weiblicher koaxaler HF-Anschluss,MF147B Koaxalsteckverbinder,Nickelplattierte Oberflächen-RF-Koaxialverbindung |
||
TNC weibliche Nickelplattierte Oberflächen-RF-Koaxialverbindung für Kabel MF147A/MF147B
Die TNC-Produktreihe ist eine Gewindevariante des BNC-Anschlusses, die durch seinen Schraub-Gewinde-Koppelungsmechanismus gekennzeichnet ist.und wasserdichte Einheiten, die eine konstante Impedanz von 50 Ohm aufrechterhalten, die im Frequenzbereich von Gleichstrom bis 11 GHz funktionieren.Diese kostengünstigen Steckverbinder enthalten in der Regel Druckguss- und FormkomponentenObwohl ihre Leistung mit der von industriellen oder leistungsstarken Produkten nicht übereinstimmt, eignen sie sich für eine Vielzahl von kommerziellen Anwendungen.TNC-Anschlüsse werden häufig in Antennenanschlüssen verwendet und haben vielfältige Anwendungen in der Avionik, Kommunikation und allgemeiner Industrie.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
DC ~ 4 GHz
|
|||
|
Nennspannung
|
2500VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
750VRMS (höchster Meeresspiegel)
|
|||
|
Isolierwiderstand
|
≥ 2000MΩ
|
|||
|
Kontaktwiderstand
|
Außenleiter
|
≤ 6mΩ
|
||
|
Zentralleiter
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Mechanische Spezifikation
| Konstruktionsstandard | IEC 60169-17 |
| RoHS-konform | - Ja, das ist es. |
| Kontaktauflösung mit dem Zentrum | Krampfadern |
| Endung des externen Kontakts | Krampfadern |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 13.6N max. |
| Entkopplungskraft | 13.6N max. |
Umweltspezifikation:
| Betriebstemperatur | -30 bis +70°C |
| IP-Bewertung (gepaart) | IP64 |

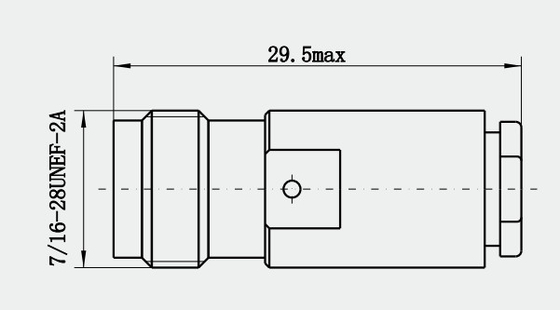

Detaillierte Zeichnung
Eigenschaften:
1. Niedriger Einsetzverlust: führt bei Signaldurchgang sehr geringe Signaldämpfung ein und in der Regel bei Hochfrequenzanwendungen ist der Einsetzverlust gering,mit minimalem Einfluss auf die Genauigkeit und Präzision der Signalübertragung.
2. Hoher Rücklaufverlust: Mit hohem Rücklaufverlust (Reflexionsverlust) kann er die Signalreflexion wirksam verhindern, Signalinterferenzen und -verzerrungen reduzieren,und gewährleisten die Stabilität und Konsistenz der Signalübertragung.
3. Gute Impedanzvergleichung: Die gemeinsame Impedanz beträgt 50Ω, die mit den meisten HF-Systemen kompatibel ist und die Konsistenz der Signalübertragung gewährleistet.
Anwendung:
1. Drahtlose Basisstation: zur Verbindung von Basisstationsausrüstung und Antenne zur Sicherstellung einer effizienten Übertragung drahtloser Signale verwendet.TNC-Anschluss kann die Stabilität der HF-Koaxialkabelverbindung zwischen Basisstation und Antenne gewährleisten, so dass drahtlose Signale genau und schnell übertragen und empfangen werden können.
2. Netzwerkgeräte: Die Verbindung mit drahtloser Kommunikation in Netzwerkgeräten wie Routern und Switches kann TNC-Anschlüsse zur Datenübertragung und zum Datenaustausch verwenden.
Anmerkung:
Wir haben mehr als 10.000 Arten von TNC-Anschluss, wenn der Anschluss, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
