TNC-Serie weiblicher 4-Loch-Flanzen-RF-Koaxialanschluss mit Mikroband
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | BNC Rf Conector | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Haltbarkeit: | 500 Zyklen | Kontaktmaterial: | Messing, BECU |
| Material: | mit einer Breite von nicht mehr als 20 mm | Konstruktionsstandard:: | Iec 60169-8 |
| Typ: | Gerade. | Geschlecht: | Weiblich |
| Hervorheben: | 4-Loch-Flangen-RF-Koaxialanschluss,Mikroband-RF-Koaxialanschluss,TNC-Funkkoaxiale Steckverbinder der Serie TNC |
||

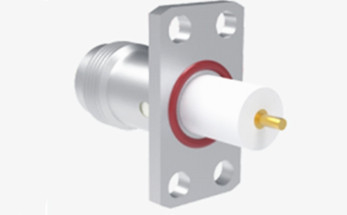

TNC-Serie weiblicher 4-Loch-Flanzen-RF-Koaxialanschluss mit Mikroband
Der TNC-Anschluss, auch bekannt als Bayonet-Neill-Concelman-Anschluss, ist ein Miniatur-Schnellanschluss-/Abschluss-HF-Anschluss, der für den Einsatz von Koaxialkabeln entwickelt wurde.Es verfügt über zwei Bajonett-Hülsen auf dem weiblichen SteckerTNC-Anschlüsse eignen sich hervorragend zum Abschließen von Miniatur- bis Subminiatur-Koaxialkabeln (z. B. RG-58, RG-59 bis RG-179,RG-316)Sie werden häufig in Radio-, Fernseh- und anderen HF-elektronischen Geräten, Testinstrumenten, Videosignalen verwendet und waren einst für Computernetzwerke 10BASE2 beliebt.TNC-Anschlüsse sind sowohl in 50-ohm- als auch in 75-ohm-Impedanzversionen erhältlich, um der charakteristischen Impedanz des Kabels zu entsprechenSie sind in Anwendungen mit niedriger Mikrowellenfrequenz, einschließlich Monitore, LAN, Telekommunikationsgeräte und Testgeräte, gut geeignet.Die Bajonettstruktur ermöglicht eine schnelle Anbindung und Entbindung und ist austauschbar mit internationalen Verbindungen desselben TypsDiese Konstruktion macht sie für die Verbindung von Koaxialkabeln in verschiedenen Funkgeräten und -instrumenten geeignet.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50 Ohm | |
| Frequenzbereich | DC ~ 4 GHz | |
| Nennspannung | 500 VRMS (höchstes Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 1500 VRMS (höchstes Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MOhm | |
| Kontaktwiderstand | Außenleiter | ≤ 2,0 mOhm |
| Zentralleiter | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

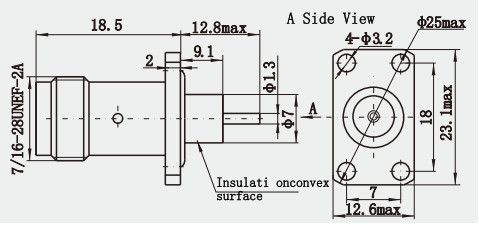

Zeichnung des Produkts
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
| Weiblich/Steckdose | Bronze aus Sn-P | mit einer Breite von nicht mehr als 20 mm | |
| Widerstandsfähigkeit Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale / Gehäuse | Messing, Edelstahl | mit einer Breite von nicht mehr als 15 mm | |
| mit einer Breite von nicht mehr als 15 mm | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| RoHS-konform | - Ja, das ist es. |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 0.6N max. |
| Entkopplungskraft | 0.6 N max. |
Umweltspezifikation:
| Betriebstemperatur | -45 bis +85°C |
| IP-Bewertung (gepaart) | IP67 |
Eigenschaften:
1. gute Hochfrequenzleistung: kann in einem höheren Frequenzbereich arbeiten, um den Anforderungen moderner Kommunikationstechnologien für die Hochgeschwindigkeitsdatenübertragung gerecht zu werden,und sein Arbeitsfrequenzband umfasst in der Regel einen Bereich von einigen GHz bis zu Dutzenden von GHz, die für die Hochfrequenzsignalübertragung wie Mikrowellen und Millimeterwellen geeignet ist.
2. geringer Verlust: Der Leiterverlust und der dielektrische Verlust der Mikrobandleitung sind relativ gering, was den Energieverlust des Signals im Übertragungsverfahren gering macht,Sicherstellung der Signalqualität und der Übertragungsfähigkeit, und verbessert die Gesamtleistung des Systems.
Anwendung:
1Anschluss an Versuchsausrüstung: In den Laboren wissenschaftlicher Forschungseinrichtungen und Universitäten werden TNC-Anschlüsse zum Anschluss an verschiedene Versuchsausrüstungen verwendet.mit einer Leistung von mehr als 100 W, Netzwerkanalysatoren, Signalgeneratoren usw., um die Übertragung und Messung von Hochfrequenzsignalen zu unterstützen und den Bedürfnissen der Forscher für eine Vielzahl experimenteller Forschung gerecht zu werden.
2Anschluss an Lehrgeräte: Bei der Lehre von elektronischen Informationen und anderen verwandten Fachrichtungen können TNC-Konnektoren verwendet werden, um Lehrgeräte zu verbinden.Wie zum Beispiel das Kommunikationsprinzip Experiment Box, elektronische Schaltkreis-Experiment-Box usw., um den Schülern zu helfen, entsprechende Kenntnisse und Fähigkeiten besser zu verstehen und zu beherrschen.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
