Nickelplattierte TNC-Frauen-Frauen-Koaxialverbindung mit 4-Loch-Flanze
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | TNC Conector | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Impedanz: | 50Ω | Haltbarkeit: | 500 Zyklen |
| Kontaktmaterial: | Messing, BECU | Material: | mit einer Breite von nicht mehr als 20 mm |
| Konstruktionsstandard: | IEC 60169-17 | Typ: | Gerade. |
| Hervorheben: | 4-Loch-Flangen-RF-Koaxialanschluss,Nickel überzog Koaxialstecker Rfs |
||

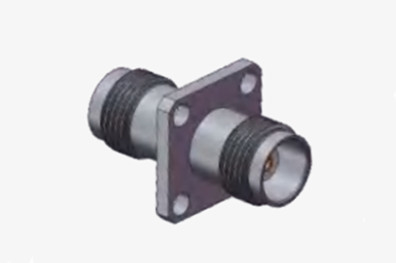

Nickelplattierte TNC-Frauen-Frauen-Koaxialverbindung mit 4-Loch-Flanze
Das TNC-Produkt ist eine Gewindevariante des BNC-Anschlusses, der sich durch seinen Schraub-Gewinde-Koppelungsmechanismus auszeichnet.und wasserdichte Einheiten sind so konstruiert, dass sie eine konstante Impedanz von 50 Ohm aufrechterhalten und im Frequenzbereich von DC bis 11 GHz arbeitenEs gibt zwei Varianten von TNC-Anschlüssen: Standard- und Umkehrpolarität.Obwohl ihre Leistung nicht mit der von industriellen oder hochleistungsfähigen Produkten übereinstimmen kannTNC-Anschlüsse werden häufig in Antennenanschlüssen eingesetzt und haben vielfältige Anwendungen in der Avionik, Kommunikation,und verschiedene Industriezweige.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
|
Elektrische Eigenschaften
|
||||
|
Impedanz
|
50Ω
|
|||
|
Frequenzbereich
|
DC ~ 4 GHz
|
|||
|
Nennspannung
|
2500VRMS (höchster Meeresspiegel)
|
|||
|
Dielektrika Spannungswiderstand
|
750VRMS (höchster Meeresspiegel)
|
|||
|
Isolierwiderstand
|
≥ 2000MΩ
|
|||
|
Kontaktwiderstand
|
Außenleiter
|
≤ 6mΩ
|
||
|
Zentralleiter
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Mechanische Spezifikation
| Konstruktionsstandard | IEC 60169-17 |
| RoHS-konform | - Ja, das ist es. |
| Kontaktauflösung mit dem Zentrum | Krampfadern |
| Endung des externen Kontakts | Krampfadern |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 13.6N max. |
| Entkopplungskraft | 13.6N max. |
Umweltspezifikation:
| Betriebstemperatur | -30 bis +70°C |
| IP-Bewertung (gepaart) | IP64 |

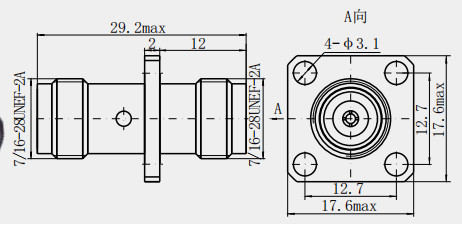

Detaillierte Zeichnung
Eigenschaften:
Für elektrische Leistung
1- Breiter Frequenzbereich: Fähigkeit, Frequenzen bis zu 11 GHz zu überstehen, und einige Präzisionskonstruktionen können sogar bis zu 18 GHz angewendet werden,die die Anforderungen einer Vielzahl von Hochfrequenz-Anwendungsszenarien erfüllen kann.
2. Gute Impedanzvergleichung: Eine gemeinsame Impedanz von 50Ω ist unerlässlich, um die Stabilität und Leistung der Signalübertragung zu gewährleisten,die Signalreflexion und -verzerrung reduziert und die Genauigkeit der Signalübertragung gewährleistet.
3. geringer Einsetzverlust: geringer Einsetzverlust bedeutet, dass Signale, die durch den Stecker gelangen, nur eine geringe Signaldämpfung bewirken,mit geringem Einfluss auf die Genauigkeit und Präzision der Signalübertragung, insbesondere bei Hochfrequenzanwendungen.
Anwendung:
Kommunikationsfeld
1. Drahtlose Kommunikationsbasestation: In mobilen Kommunikationsbasestationen werden TNC-Adapter verwendet, um verschiedene HF-Komponenten wie Antennen, Filter, Leistungsverstärker usw. zu verbinden.Aufgrund seiner guten elektrischen Leistung und mechanischen Haltbarkeit, kann es eine stabile Übertragung von Hochfrequenzsignalen gewährleisten, Signalverluste und -interferenzen reduzieren und die Kommunikationsqualität und Abdeckung der Basisstation verbessern.Die Antennenoberfläche der Basisstation ist an das Feederkabel angepasst, um eine effektive Signalübertragung und -empfang zu gewährleisten..
2- Mikrowellenkommunikationssystem: Bei MikrowellenkommunikationTNC-Adapter können verwendet werden, um verschiedene Übertragungskomponenten wie Wellenleitungen und Koaxialkabel zu verbinden, um die Übertragung und Verteilung von Mikrowellensignalen zu realisieren. Seine hochpräzise Gewindeverbindungsstruktur kann einen guten Kontakt unter hoher Frequenz gewährleisten, VSWR reduzieren und die Übertragungseffizienz von Mikrowellensignalen verbessern,mit einer Breite von mehr als 20 mm,, Satellitenkommunikations-Bodenstationen und andere Geräte.
3. Kabelfernsehsystem: Kabelfernsehnetzwerksignalverteiler, Zweig und andere Geräte, verwenden oft den TNC-Adapter zum Anschließen von Koaxialkabel, die Fernsehsignalverteilung an die verschiedenen Benutzerterminals.TNC-Adapter wasserdicht, staubdichte Leistung und stabile elektrische Leistung, kann sich an die Außen- und Innenbedingungen und andere komplexe Umweltbedingungen anpassen,die hohe Qualität der Kabelfernsehsignalübertragung.
Anmerkung:
Wir haben mehr als 10.000 Arten von TNC-Anschluss, wenn der Anschluss, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
