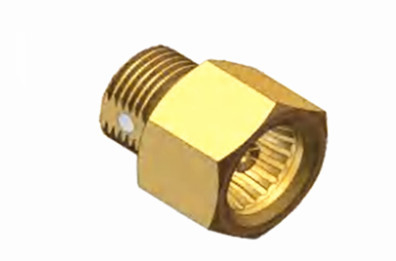

Hochleistungs-BMA-Brass-Frauen-Mikrostrip-RF-Koaxialanschluss für eine überlegene Konnektivität
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Hervorheben: | Überlegene Verbindbarkeit RF-Koaxialanschluss,Hochleistungs-RF-Koaxialanschluss,BMA Messing-RF-Koaxialanschluss |
||
Hochleistungs-BMA-Brass-Frauen-Mikrostrip-RF-Koaxialanschluss für eine überlegene Konnektivität
Die BMA-Serie stellt einen anspruchsvollen Blindmat-Anschluss dar, der sorgfältig konzipiert und hergestellt wurde, um die strengen IEC1169-33-Standards einzuhalten.,Diese Steckverbinder gewährleisten eine unerschütterliche Kontaktsicherheit und bieten eine außergewöhnliche elektrische Leistung.in Verbindung mit minimalen räumlichen Anforderungen zwischen den Paarungspunkten und einer leichten Konstruktion, so dass sie ideal für eine nahtlose Integration in die Anwendungen von Chassis-Schränken geeignet sind.
Die BMA-Anschlüsse, die in allen Modulen des Fahrgestellschranks weit verbreitet sind, bieten eine Austauschbarkeit mit internationalen Gegenstücken und erleichtern so eine schnelle Ein- und Ausbeute.Sie sind hervorragend in der Sicherung von Koaxialkabeln in Funkgeräten und hochentwickelten Instrumenten, wodurch die Betriebseffizienz und Vielseitigkeit in Hochfrequenzkommunikationssystemen verbessert werden.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50 Ohm | |
| Frequenzbereich | Gleichspannung ~ 18 GHz | |
| Nennspannung | 250 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 1000 VRMS (höchster Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MOhm | |
| Kontaktwiderstand | Außenleiter | ≤ 0,3 mOhm |
| Zentralleiter | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |
Einzelheiten zum Produkt
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
| Weiblich/Steckdose | Bronze aus Sn-P | mit einer Breite von nicht mehr als 20 mm | |
| Widerstandsfähigkeit Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale / Gehäuse | Messing, Edelstahl | mit einer Breite von nicht mehr als 15 mm | |
| mit einer Breite von nicht mehr als 15 mm | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| RoHS-konform | - Ja, das ist es. |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 0.6N max. |
| Entkopplungskraft | 0.6 N max. |
Umweltspezifikation:
| Betriebstemperatur | -55 bis +155°C |
| IP-Bewertung (gepaart) | IP64 |
Eigenschaften:
1. Kleine Größe: Die BMA-Anschlüsse haben ein ultra-kompaktes Design, das die Push-in-Form der SMA-Serie ist, und ihre relativ geringe Größe macht sie für Anwendungen geeignet, bei denen der Platz begrenzt ist.
2. Zuverlässiger Kontakt: BMA-Anschlüsse verfügen über eine Blind-Slide-In-Verbindung, bei nicht vollständig ausgerichtet kann auch durch den Druck des Steckers in die Steckdose gedrückt werden, um die Paarung zu erreichen,und weiter durch das einzigartige Strukturdesign, um eine zuverlässige Verbindung zu erreichen.
3.Exzellente mechanische und elektrische Leistung: BMA-Anschlüsse haben einen geringen Kontaktwiderstand zwischen den inneren und äußeren Leitern, eine hohe Isolationsbeständigkeit und einen geringen VSWR,die die Stabilität und Zuverlässigkeit der Signalübertragung gewährleisten kann.
Anwendung:
1Kommunikationsfeld:
Bei der Konstruktion von Basisstationenes wird verwendet, um verschiedene HF-Ausrüstung und Antennensysteme zu verbinden, um die Übertragung und den Empfang von Signalen zu realisieren und den stabilen Betrieb von Kommunikationsnetzen zu gewährleistenSo können beispielsweise in 5G-Basisstationen BMA-Konnektoren verwendet werden, um verschiedene Module und Komponenten zu verbinden, um die Anforderungen an die Hochfrequenz- und Hochgeschwindigkeitsdatenübertragung zu erfüllen.
Es ist für die interne Verbindung von drahtlosen Kommunikationsgeräten wie Mobiltelefonen, Walkie-Talkies usw. geeignet.Es kann eine zuverlässige HF-Signalverbindung in begrenztem Raum realisieren und die normale Kommunikationsfunktion der Ausrüstung gewährleisten.
2Radarsystem:
In Phasenradarsystemen können BMA-Anschlüsse verwendet werden, um verschiedene Komponenten des Radars zu verbinden, wie z. B. Antennenanlagen, Sender-/Empfängermodule, Signalverarbeitungsschaltungen usw.um die hohe Leistungsfähigkeit und Zuverlässigkeit des Radarsystems zu gewährleistenDie Blind-Plug- und Slide-in-Verbindungsmethode ermöglicht schnelle und präzise Verbindungsvorgänge in komplexen Radaranlagen.
Modularisierte Verbindung für das Radarsystem erleichtert die Wartung und Modernisierung des Radarsystems und verbessert die Flexibilität und Erweiterbarkeit des Radarsystems.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
