2-Loch Flansche BMA weiblicher koaxaler HF-Anschluss mit Mikrostrip-Anschluss
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Hervorheben: | 2-Loch-Flangen-RF-Koaxialanschluss,Mikrostrip-Anschluss RF-Koaxialanschluss |
||

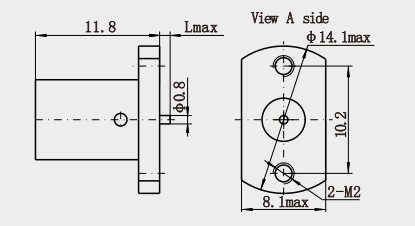

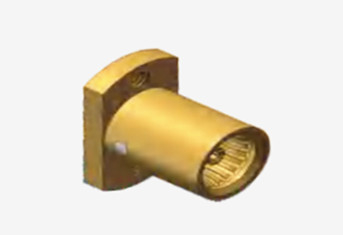

2-Loch Flansche BMA weiblicher koaxaler HF-Anschluss mit Mikrostrip-Anschluss
Die BMA-Serie ist eine Kategorie von Blind-Mat-Anschlüssen, die nach den Normen IEC1169-33 entwickelt und hergestellt werden.Diese Steckverbinder sorgen für einen zuverlässigen Kontakt und zeigen überlegene elektrische Eigenschaften.Der größte Vorteil besteht darin, dass sie sowohl axial als auch radial schweben können, da sie nur einen geringen Abstand zwischen den Paarungsstellen benötigen und leicht sind.Dies macht sie besonders geeignet für blind-matching-Anwendungen innerhalb Chassis-SchränkeDie BMA-Serie ist weit verbreitet im Anschluss von Modulen innerhalb von Fahrgestellschränken und bietet Kompatibilität für schnelle Ein- und Ausschaltung mit internationalen Gegenstücken.Sie sind hervorragend in der Verbindung von Koaxialkabeln für Funkgeräte und -instrumente.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50 Ohm | |
| Frequenzbereich | Gleichspannung ~ 18 GHz | |
| Nennspannung | 250 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 1000 VRMS (höchster Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MOhm | |
| Kontaktwiderstand | Außenleiter | ≤ 0,3 mOhm |
| Zentralleiter | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |
Einzelheiten zum Produkt
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
| Weiblich/Steckdose | Bronze aus Sn-P | mit einer Breite von nicht mehr als 20 mm | |
| Widerstandsfähigkeit Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale / Gehäuse | Messing, Edelstahl | mit einer Breite von nicht mehr als 15 mm | |
| mit einer Breite von nicht mehr als 15 mm | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| RoHS-konform | - Ja, das ist es. |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 0.6N max. |
| Entkopplungskraft | 0.6 N max. |
Umweltspezifikation:
| Betriebstemperatur | -55 bis +155°C |
| IP-Bewertung (gepaart) | IP64 |
Eigenschaften:
1. hervorragende mechanische und elektrische Leistung: BMA-Anschlüsse haben einen geringen Kontaktwiderstand zwischen den inneren und äußeren Leitern, eine hohe Isolationsbeständigkeit und einen geringen VSWR,die die Stabilität und Zuverlässigkeit der Signalübertragung gewährleisten kann.
2. Bequeme Verbindung: Die Schnittstelle des BMA-Konnektors verwendet eine Luft-Schnittstelle, die ohne Werkzeuge schnell verbunden und getrennt werden kann, wodurch die Arbeitseffizienz verbessert wird.
3. Sehr anpassungsfähig: Gemäß unterschiedlichen Anwendungsanforderungen können BMA-Anschlüsse mit verschiedenen Installationsmethoden und Kabellängen angepasst werden, um spezifische Nutzungsanforderungen zu erfüllen.
Anwendung:
1Bei der Konstruktion von Basisstationenes wird verwendet, um verschiedene HF-Ausrüstung und Antennensysteme zu verbinden, um die Übertragung und den Empfang von Signalen zu realisieren und den stabilen Betrieb von Kommunikationsnetzen zu gewährleistenSo können beispielsweise in 5G-Basisstationen BMA-Konnektoren verwendet werden, um verschiedene Module und Komponenten zu verbinden, um die Anforderungen an die Hochfrequenz- und Hochgeschwindigkeitsdatenübertragung zu erfüllen.
Es ist für die interne Verbindung von drahtlosen Kommunikationsgeräten wie Mobiltelefonen, Walkie-Talkies usw. geeignet.Es kann eine zuverlässige HF-Signalverbindung in begrenztem Raum realisieren und die normale Kommunikationsfunktion der Ausrüstung gewährleisten.
2. in medizinischer Ausrüstung, wie z. B. in bestimmten medizinischen Bildgebungsgeräten, RF-Therapie-Geräten usw.,BMA-Anschlüsse können verwendet werden, um verwandte elektronische Geräte und Sensoren zu verbinden, um Signalübertragung und -verarbeitung zu realisieren.
Im industriellen Automatisierungssystem wird es verwendet, um Feldgeräte und Kontrollzentrum zu verbinden, um Fernüberwachung und -steuerung zu realisieren.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
