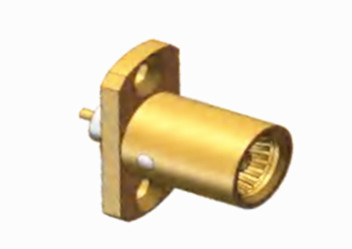

Messingkontakt BMA Wasserdichtes weibliches Gerades RF-Koaxialanschluss für Mikrostrip-Anwendungen
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| Hervorheben: | Mikrostrip-Anwendungen RF-Koaxialanschluss,Wasserdichtes weibliches gerades RF-Koaxialanschluss,Messingkontakt-RF-Koaxialanschluss |
||

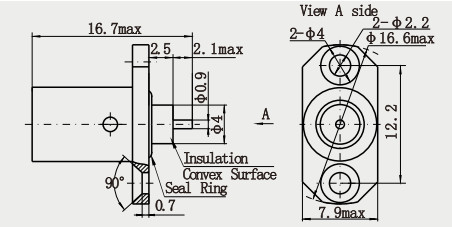

BMA Wasserdichtes Weibliches Messing Gerade RF Koaxialanschluss mit Mikrostrip
Die Steckverbinder der BMA-Serie gehören zur Blindmatte-Kategorie und entsprechen der Norm IEC1169-33.Garantiert einen zuverlässigen Kontakt und hervorragende mechanische und elektrische EigenschaftenMit Vorteilen wie axialer und radialer Schwimmbarkeit, kompakter Größe und leichter Bauweise zeichnen sie sich bei Blindmattenanwendungen innerhalb von Fahrgestellen und Schränken aus.Diese Steckverbinder werden häufig für Modulverbindungen während der Chassis- und Schrankenmontage verwendet.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50 Ohm | |
| Frequenzbereich | DC ~ 4 GHz | |
| Nennspannung | 500 VRMS (höchstes Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 1500 VRMS (höchstes Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MOhm | |
| Kontaktwiderstand | Außenleiter | ≤ 2,0 mOhm |
| Zentralleiter | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |
Produktbeschreibung:
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
| Weiblich/Steckdose | Bronze aus Sn-P | mit einer Breite von nicht mehr als 20 mm | |
| Widerstandsfähigkeit Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale / Gehäuse | Messing, Edelstahl | mit einer Breite von nicht mehr als 15 mm | |
| mit einer Breite von nicht mehr als 15 mm | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| RoHS-konform | - Ja, das ist es. |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 0.58N max. |
| Entkopplungskraft | 0.6 N max. |
Umweltspezifikation:
| Betriebstemperatur | -45 bis +155°C |
| IP-Bewertung (gepaart) | IP67 |
Eigenschaften:
1. hervorragende mechanische und elektrische Leistung: BMA-Anschlüsse haben einen geringen Kontaktwiderstand zwischen den inneren und äußeren Leitern, eine hohe Isolationsbeständigkeit und einen geringen VSWR,die die Stabilität und Zuverlässigkeit der Signalübertragung gewährleisten kann.
2.Weitgefächerte Anwendungsbereiche: BMA-Anschlüsse werden in verschiedenen Verbindungen in modularisierten Komplettprodukten wie Hochgeschwindigkeits- und Hochdichte-Panels und Hintergründe weit verbreitet,Hochgeschwindigkeits-digitale Signalsysteme, Radarsysteme mit Phasen-Array, HF-Hintergrund- und Hintergrundanlagen usw.
Anwendung:
Es spielt eine wichtige Rolle bei der Kommunikation, Navigation, Radar und anderen Systemen des Flugzeugs,Verbindung der elektronischen Anlagen und Antennen an Bord zur Sicherstellung der Informationsübertragung und Kommunikationsverbindungen während des FlugesAufgrund seiner geringen Größe, seines leichten Gewichts und seiner überlegenen Leistung kann er den strengen Anforderungen an Verbindungen im Luft- und Raumfahrtbereich gerecht werden.
In der SatellitenkommunikationBMA-Anschluss kann verwendet werden, um die Kommunikationsgeräte am Satelliten und die Geräte an der Bodenkontrollstation zu verbinden, um eine stabile Kommunikation zwischen Satelliten und Boden zu gewährleisten.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
