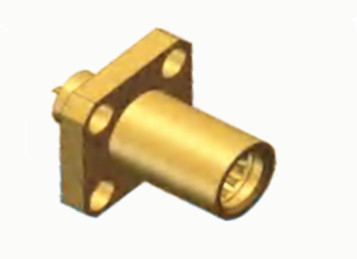

SBMA Messing-Frauen 4-Loch-Flanzen-RF-Koaxialanschluss mit Mikrostrip
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SBMA Rf Conector | Plattierung: | Vernickeln Sie,/das überzogene Gold |
|---|---|---|---|
| Haltbarkeit: | 500 Zyklen | Kontaktmaterial: | Messing, BECU |
| Material: | Messing | Konstruktionsstandard:: | Iec 1169-33 |
| Typ: | Gerade. | Geschlecht: | Weiblich |
| Hervorheben: | 4-Loch-Flangen-RF-Koaxialanschluss,Mikrostrip-RF-Koaxialanschluss,SBMA-Brass-weibliche Koaxialverbindung |
||
SBMA Messing-Frauen 4-Loch-Flanzen-RF-Koaxialanschluss mit Mikrostrip
Die SBMA-Serie stellt eine verkleinerte Version der BMA-Serie von Koaxialanschlüssen dar, die auch als Blind-Mate-Anschlüsse bekannt sind.Diese Steckverbinder verfügen über eine hervorragende Bandbreite und einen kompakten Formfaktor, so daß sie ideal für die Anforderungen an die Miniaturisierung und Modularisierung von Mikrowellengeräten geeignet sind.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50 Ohm | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 500 VRMS (höchstes Meeresspiegel) | |
| Isolierwiderstand | ≥ 2000 MOhm | |
| Kontaktwiderstand | Außenleiter | <= 2mOhm |
| Zentralleiter | <= 6 mOhm | |
| VSMR | ≤1.25 | |
| Einsetzungsverlust | ≤ 0,30 dB | |
Einzelheiten zum Produkt
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
| Weiblich/Steckdose | Bronze aus Sn-P | mit einer Breite von nicht mehr als 20 mm | |
| Widerstandsfähigkeit Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale / Gehäuse | Messing, Edelstahl | mit einer Breite von nicht mehr als 15 mm | |
| mit einer Breite von nicht mehr als 15 mm | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| RoHS-konform | - Ja, das ist es. |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 0.6N max. |
| Entkopplungskraft | 0.6 N max. |
Umweltspezifikation:
| Betriebstemperatur | -65 bis +165°C |
| IP-Bewertung (gepaart) | IP64 |
Eigenschaften:
1. Kleine Größe und geringes Gewicht: Als miniaturisiertes Produkt der BMA-Serie hat der SBMA-Anschluss eine kleinere Größe und ein geringeres Gewicht, was für den Einsatz in Geräten mit begrenztem Platz geeignet ist,und fördert die Miniaturisierung und Leichtbau von Geräten.
2- hohe Installationsdichte: Durch ihre Miniaturisierung ist es möglich, mehr Steckverbinder pro Fläche zu installieren,die die Installationsdichte verbessert und der Nachfrage nach einer hohen Dichte an Integration moderner elektronischer Geräte gerecht wird.
3. Zuverlässige Verbindung: Blind-Plug-Struktur-Design, ohne die Notwendigkeit für komplexe Ausrichtung Operationen in der Verbindung, einfach den Stecker in die Steckdose einfügen, um die Verbindung abzuschließen,einfacher und bequemer Betrieb, und die Verbindung ist fest und zuverlässig, kann einem gewissen Schwingungs- und Stoßgrad standhalten.
4. Lange mechanische Lebensdauer: Die allgemeine mechanische Lebensdauer von SBMA-Anschlüssen kann mehr als 500-mal betragen, und einige Produkte sind sogar höher,mit einer Breite von mehr als 20 mm,.
Anwendung:
1• drahtlose Kommunikation: In verschiedenen Arten von drahtlosen Kommunikationsgeräten wie Basisstationen und MobilfunkterminalsSBMA-Anschlüsse werden verwendet, um Antennen und HF-Front-End-Module zu verbinden, um eine stabile Übertragung von Hochfrequenzsignalen zu gewährleistenAufgrund seines miniaturisierten Aufbaus ist es in der Lage, eine effiziente Verbindung in begrenztem Raum zu erreichen, was zur Miniaturisierung und Leichtigkeit von Kommunikationsgeräten beiträgt.
2Satellitenkommunikation: Satellitenkommunikationssysteme erfordern eine hohe Zuverlässigkeit und Leistungsfähigkeit der Verbindungen. SBMA connectors are widely used in communication equipment on satellites to guarantee the signal transmission quality between satellites and ground stations by virtue of its good electrical performance, hohe Zuverlässigkeit und Schwingungs- und Stoßschutz.
3Datenübertragung: Im Bereich der Hochgeschwindigkeitsdatenübertragung, wie z. B. Glasfaserkommunikation, Rechenzentren usw.SBMA-Anschlüsse können verwendet werden, um eine Vielzahl von Hochgeschwindigkeitssignalübertragungsgeräten zu verbinden, um den Bedarf großer Kapazitäten zu decken, um die Stabilität und Genauigkeit der Datenübertragung zu gewährleisten.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
