SBMA Weiblicher 2-Loch-Flanz aus Edelstahl RF-Koaxialanschluss mit Mikrostrip
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SBMA Rf Conector | Plattierung: | Vernickeln Sie,/das überzogene Gold |
|---|---|---|---|
| Haltbarkeit: | 500 Zyklen | Kontaktmaterial: | Messing, BECU |
| Material: | Edelstahl | Konstruktionsstandard:: | Iec 1169-33 |
| Typ: | Gerade. | Geschlecht: | Weiblich |
| Hervorheben: | 2-Loch-Flangen-RF-Koaxialanschluss,Mikrostrip-RF-Koaxialanschluss,RF-Koaxialanschluss aus Edelstahl |
||

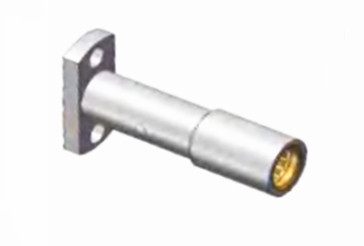

SBMA Weiblicher 2-Loch-Flanz aus Edelstahl RF-Koaxialanschluss mit Mikrostrip
Die SBMA-Serie stellt eine verkleinerte Version der BMA-Serie-Koaxialanschlüsse dar und fungiert auch als Blind-Matte-Anschlüsse.Sie bieten den Vorteil einer hervorragenden Bandbreite und eines kompakten Formfaktors, so daß sie für die Miniaturisierung und Modularisierung von Mikrowellengeräten geeignet sind.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50 Ohm | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 500 VRMS (höchstes Meeresspiegel) | |
| Isolierwiderstand | ≥ 2000 MOhm | |
| Kontaktwiderstand | Außenleiter | <= 2mOhm |
| Zentralleiter | <= 6 mOhm | |
| VSMR | ≤1.25 | |
| Einsetzungsverlust | ≤ 0,30 dB | |
Einzelheiten zum Produkt
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
| Weiblich/Steckdose | Bronze aus Sn-P | mit einer Breite von nicht mehr als 20 mm | |
| Widerstandsfähigkeit Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale / Gehäuse | Messing, Edelstahl | mit einer Breite von nicht mehr als 15 mm | |
| mit einer Breite von nicht mehr als 15 mm | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| RoHS-konform | - Ja, das ist es. |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 0.6N max. |
| Entkopplungskraft | 0.6 N max. |
Umweltspezifikation:
| Betriebstemperatur | -65 bis +165°C |
| IP-Bewertung (gepaart) | IP64 |
Eigenschaften:
1- breiter Temperaturbereich: Es kann normal im Temperaturbereich von -55°C bis +125°C arbeiten, und einige Produkte können sogar höheren Temperaturen standhalten,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, der Temperaturbereich von bis zu -55 ~ +125 °C, der an eine Vielzahl von rauen Umweltbedingungen angepasst werden kann.
2. gute wasserdichte und staubdichte Leistung: Einige SBMA-Anschlüsse haben eine gewisse Wasserdichte und Staubdichte, um Feuchtigkeit zu verhindern,Staub und andere äußere Stoffe in das Innere des Steckers, die ihre Leistung und Lebensdauer beeinträchtigen.
Anwendung:
1Flugzeugkommunikationssystem: Das Kommunikationssystem des Flugzeugs muss leistungsstarke Steckverbinder verwenden, um die Stabilität und Zuverlässigkeit der Signalübertragung zu gewährleisten.Die Miniaturisierung und das Leichtgewicht der SBMA-Anschlüsse machen sie für die Raumbeschränkung im Luftfahrzeug geeignet., und sie können mit dem Navigationssystem, dem Kommunikationssystem, dem Radarsystem usw. des Flugzeugs verbunden werden, um die Sicherheit des Flugens und die reibungslose Kommunikation des Flugzeugs zu gewährleisten.
2. Satellitenkommunikationssystem: Das Kommunikationssystem auf dem Satelliten ist der Schlüssel zum normalen Betrieb des Satelliten, in dem der SBMA-Konnektor eine wichtige Rolle spielt.Es kann alle Arten von Kommunikationsgeräten auf dem Satelliten verbinden, um die Kommunikation zwischen Satelliten und Bodenstation und anderen Satelliten zu realisieren und die Datenübertragung und Kommunikationsfunktion des Satelliten normal abzuspielen.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
