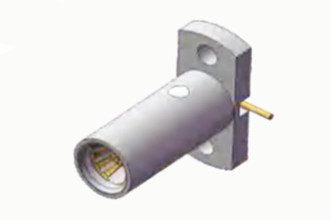

SBMA Gerade Edelstahl-Richtwinkel Pin RF Koaxial-Anschluss
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | SBMA Rf Conector | Plattierung: | Vernickeln Sie,/das überzogene Gold |
|---|---|---|---|
| Haltbarkeit: | 500 Zyklen | Kontaktmaterial: | Messing, BECU |
| Material: | Messing | Konstruktionsstandard:: | Iec 1169-33 |
| Typ: | Gerade. | Geschlecht: | Weiblich |
| Hervorheben: | Gerade Winkel Pin RF Koaxial-Anschluss,SBMA Gerade-RF-Koaxialanschluss |
||
SBMA Gerade Edelstahl-Richtwinkel Pin RF Koaxial-Anschluss- Ich weiß.
Die SBMA-Serie ist eine kompakte Version der BMA-Serie Koaxialanschlüsse und fungiert auch als Blind-Mate-Anschlüsse.die Anforderungen an die Miniaturisierung und Modularität von Mikrowellengeräten erfüllen.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50 Ohm | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | |
| Nennspannung | 170 VRMS (höchster Meeresspiegel) | |
| Dielektrika Spannungswiderstand | 500 VRMS (höchstes Meeresspiegel) | |
| Isolierwiderstand | ≥ 2000 MOhm | |
| Kontaktwiderstand | Außenleiter | <= 2mOhm |
| Zentralleiter | <= 6 mOhm | |
| VSMR | ≤1.25 | |
| Einsetzungsverlust | ≤ 0,30 dB | |
Einzelheiten zum Produkt
| Material- und mechanische Eigenschaften | |||
| Zentralleiter | Männlich/Stecker | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 20 mm |
| Weiblich/Steckdose | Bronze aus Sn-P | mit einer Breite von nicht mehr als 20 mm | |
| Widerstandsfähigkeit Kontakt | Berylliumbronze | mit einer Breite von nicht mehr als 15 mm | |
| Schale / Gehäuse | Messing, Edelstahl | mit einer Breite von nicht mehr als 15 mm | |
| mit einer Breite von nicht mehr als 15 mm | PTFE | ||
| Siegelring | Silikonkautschuk | ||
| Haltbarkeit | 500 Zyklen | ||
| RoHS-konform | - Ja, das ist es. |
| Paarungszyklen | 500Zyklen |
| Kontaktaufbewahrung | 10N min |
| Kabelbindung | 100 N min |
| Kraft der Paarung | 0.6N max. |
| Entkopplungskraft | 0.6 N max. |
Umweltspezifikation:
| Betriebstemperatur | -65 bis +165°C |
| IP-Bewertung (gepaart) | IP64 |
Eigenschaften:
1Zuverlässige Verbindung: Blind-Plug-Strukturdesign, keine Notwendigkeit für komplexe Ausrichtung Operationen beim Anschließen, einfach den Stecker in die Steckdose einfügen, um die Verbindung abzuschließen,einfacher und bequemer Betrieb, und die Verbindung ist fest und zuverlässig, kann einem gewissen Schwingungs- und Stoßgrad standhalten.
2. Lange mechanische Lebensdauer: Die allgemeine mechanische Lebensdauer von SBMA-Anschlüssen kann mehr als 500-mal betragen, und einige Produkte sind sogar höher,mit einer Breite von mehr als 20 mm,.
3Hoher Standardisierungsgrad: Die koaxalen RF-Anschlüsse der SBMA-Serie entsprechen den einschlägigen internationalen Normen und nationalen Normen für Produktion und Prüfung.um sicherzustellen, dass die von verschiedenen Herstellern hergestellten Steckverbinder gut kompatibel und austauschbar sind.
Anwendung:
1. HF-Prüfgeräte: Bei der Prüfung und Messung von HF-Signalen ist es notwendig, hochpräzise Steckverbinder zu verwenden, um das Prüfgerät mit dem zu prüfenden Gerät zu verbinden.SBMA-Anschlüsse haben eine gute elektrische Leistung und mechanische Stabilität, die die Anforderungen von HF-Prüfgeräten an die Genauigkeit und Stabilität der Signalübertragung erfüllen können und in Vektornetzanalysatoren weit verbreitet sind,Spektrumanalysatoren und andere HF-Prüfgeräte.
2. Allgemeine elektronische Messgeräte: Neben HF-Prüfgeräten gibt es andere allgemeine elektronische Messgeräte wie Oszilloskope, Signalgeneratoren usw.kann auch SBMA-Anschlüsse verwenden, um externe Signalquellen oder Prüfschaltkreise zu verbinden, um Signalleingang und -ausgang zu realisieren.
Anmerkung:
Wir haben mehr als 10.000 Arten von Verbindungsprodukten (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird,Bitte kontaktieren Sie uns mit Ihren Angaben..
