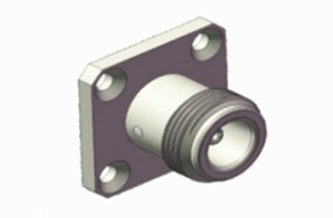

N Weibliche 4-Loch-Flanz-RF-Koaxialverbindung mit Mikrostrip
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | N-Typ Koaxikabelanschluss für HF | Plattierung: | mit einer Breite von nicht mehr als 15 mm |
|---|---|---|---|
| Impedanz: | 50 Ohm | Frequenzbereich: | DC~11GHz |
| Typ des Kabels: | .141, SFT-50-3-1 | Geschlecht: | Weiblich |
| Material: | Messing |
N Weibliche 4-Loch-Flanz-RF-Koaxialverbindung mit Mikrostrip
N-Typ-Anschlüsse sind Koaxalanschlüsse mit Gewindeanbindung, die über eine hervorragende Antivibrationsfähigkeit und elektrische Eigenschaften verfügen.Diese Steckverbinder eignen sich für verschiedene Arten von HF-Kabeln und werden häufig in der Luftfahrt verwendet, Luft- und Raumfahrt, Radar, drahtlose, medizinische, Mikrowellen- und digitale Kommunikation sowie Prüf- und Messgeräte.Wir bieten Anpassungsdienste für verschiedene Arten von N-Anschlüssen und Adaptern nach den spezifischen Anforderungen der Kunden, einschließlich Optionen für die Aufstellung in gerader oder gerader Winkel, Flansch- oder Schotte.
Spezifikation
Anmerkung:Die spezifischen Daten des Modells beruhen auf den Daten des Produktspezifikationsblatts.
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | DC ~ 11 GHz ((Max.18 GHz) | |
| Nennspannung | 1000VRMS* (Max.Meereshöhe) | |
| Dielektrika Spannungswiderstand | 1500VRMS* (max. Meeresspiegel) | |
| Isolierwiderstand | ≥ 5000 MΩ | |
| Mittelwiderstand | Außenleiter | ≤ 0,5 mΩ |
| Zentralleiter | ≤ 1,5 mΩ | |
| VSWR | ≤ 13 | |
| Material- und mechanische Eigenschaften | ||
| Zentralleiter | Männlich | mit einer Dicke von mehr als 50 mm |
| Weiblich | Phosphor Bronze, vergoldet | |
| Widerstandsfähiger Kontakt | Phosphor Bronze | mit einer Breite von nicht mehr als 15 mm |
| Schale / Gehäuse | Messing Edelstahl | Vergoldete Passivierung |
| Kabelklemmen | mit einer Breite von nicht mehr als 20 mm | mit einer Breite von nicht mehr als 15 mm |
| Isolator | PTFE | |
| Verkleidung | Silikonkautschuk | |
| Haltbarkeit | 500 Zyklen | |

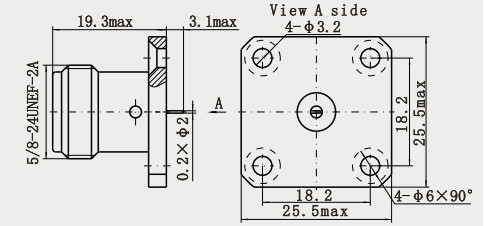

Umriss Zeichnung ((mm) von N Weibliche 4-Loch-Flanz-RF-Koaxialverbindung mit Mikrostrip
Eigenschaften:
1. hohe Abschirmung: die Hülle besteht in der Regel aus Metall mit guter elektromagnetischer Abschirmung,die den Einfluss externer elektromagnetischer Störungen auf die Signalübertragung wirksam verhindern und die Stabilität und Zuverlässigkeit des Signals gewährleisten kann.
2. Starke Haltbarkeit: Nach spezieller Behandlung und Prüfung kann es unter rauen Umweltbedingungen (wie hohe Temperatur, niedrige Temperatur, Feuchtigkeit usw.) stabil arbeiten.) und hat eine lange Lebensdauer.
3Die Eigenschaftsimpedanz ist optional: Die Eigenschaftsimpedanz hat hauptsächlich zwei Arten, 50Ω und 75Ω, von denen 50Ω in der Mobilfunkkommunikation, drahtlosen Daten, Paging-System usw. weit verbreitet sind.und 75Ω wird hauptsächlich in Kabelfernsehsystemen verwendet.
Anwendungen:
1Flugzeugkommunikationssystem: Im Kommunikationssystem von Flugzeugen, Satelliten und anderen Flugzeugen,N-Typ-Anschlüsse werden verwendet, um verschiedene Kommunikationsgeräte und Antennen zu verbinden, um die Kommunikation zwischen dem Flugzeug zu realisieren, Bodenkontrollzentrum und andere Flugzeuge.Seine Schwingungs- und Stoßschutzeigenschaften können sich im Flugprozess an die komplexe Umgebung des Luftfahrzeugs anpassen und den stabilen Betrieb des Kommunikationssystems gewährleisten..
2. Radarsystem: Im Radarsystem im Luft- und Raumfahrtbereich werden N-Typ-Anschlüsse verwendet, um Radarsendern, Empfängern, Antennen und anderen Komponenten zur Übertragung von Radarsignalen beizutragen.Da das Radarsystem in einer komplexen elektromagnetischen Umgebung arbeiten muss,, erfordert die Abschirmleistung des Steckers eine hohe Leistung.Die Metallhülle des N-Typ-Anschlusses kann äußere elektromagnetische Störungen wirksam verhindern und die normale Übertragung von Radarsignalen gewährleisten.
Produktkategorie:
| HF-Adapter |
| HF-Kabelbaugruppen |
| MCX/MMCX HF-Anschluss |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
| SMP/SSMP HF-Anschluss |
| SMA/SSMA-HF-Anschluss |
| Hermetische Dichtungen von Glas zu Metall |
| Wellenführer zum Koaxialadapter |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| BNC-HF-AnschlussMillimeterwellenanschlüsse ((2.4mm, 2.92mm) |
Verpackung und Lieferung:
* Standard-Exportkarton
* Gemäß den Anforderungen der Kunden
Anmerkung:
Wir haben über 10.000 Arten vonN-Typ Anschlüsse, wenn die von Ihnen verwendeten Steckverbinder nicht gefunden werden, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
