Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | 2-Loch-Flansch-SMP-HF-Stecker | Modell: | SMP-JFD30G-F |
|---|---|---|---|
| Frequenzbereich: | 0,3 MHz-18 GHz, 40 GHz | Gehäuse: | Edelstahl, Passivierung |
| Kontakte: | Kupferlegierung, Goldbeschichtung | Schnittstellenformular: | Volle Rastung |
| Impedanz: | 50Ω | Isolationswiderstand: | >5000MΩ |
| DWV: | 500V | Montagestil: | 2-Loch-Flanschmontage |
| Isolator: | PTFE | Engagement-Tiefe: | 2,79 mm |
| Temperatur: | -55℃~+125℃ | Aktie: | Nicht verfügbar |
| Kontakte: | Kupferlegierung, Goldplattierung | Impedanz: | 50Ω |
| Gehäuse: | Edelstahl, Passivierung | ||
| Hervorheben: | Full Detent SMP Male Plug,SMP Male Plug 2 Hole,SS Full Detent Microstrip Connector |
||

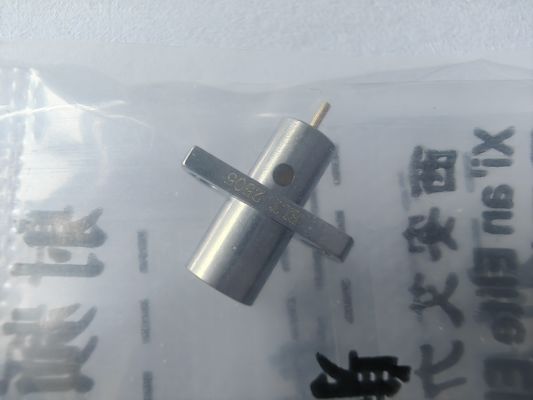

Der SMP RF-Steckverbinder ist ein Push-On-Subminiatur-HF-Koaxialsteckverbinder, der für Anwendungen mit hohen Frequenzen bis zu 40 GHz entwickelt wurde. Er ist bekannt für seine kompakte Größe und zuverlässige Leistung, was ihn ideal für den Einsatz in verschiedenen elektronischen Geräten, Systemen, Kommunikations-, Satellitenfunk-, Radar- und so weiter für die Verbindung zwischen Platinen macht. Er kann größeren Montageplatz sparen, um eine hochdichte Platinenverbindung zu realisieren. Der männliche SMP RF-Steckverbinder hat drei Strukturen: Voller Anschlag, begrenzter Anschlag (auch als Semi-Anschlag, Halb-Anschlag bezeichnet) und glatte Buchse (einschließlich Fanghand).
Je nach Anwendung kann der Benutzer den männlichen SMP RF-Steckverbinder mit unterschiedlichen Strukturen wählen. Wenn der Benutzer keine Frequenzunterbrechung benötigt, kann er den vollen Anschlag wählen. Der volle Anschlaghat die maximale Verbindungsrückhaltekraft, die beste Vibrationsfestigkeit und Schlagfestigkeit. Er wird häufig für Kabelverbindungen verwendet.
Wenn der Benutzer viele Einsteckvorgänge benötigt, kann er den begrenzten Anschlag (auch als Semi-Anschlag, Halb-Anschlag bezeichnet) verwenden. Tdie Rückhaltekraft ist mittelmäßigbasierend auf der glatten Buchsenstruktur. Er wird häufig für PCB-Montage und Blindsteckverbindungen verwendet.
Wenn der Benutzer mehr SMP-Platinen-zu-Platinen-Steckverbinder montieren muss oder muss, kann er die glatte Buchsenstruktur wählen. Die glatte Buchsehat die gleichen Einsteck- und Aussteckkräfte und ermöglicht axiale und radiale Fehlausrichtung. Sie wird häufig bei Blindsteckverbindungen verwendet.
Die Außenabmessungen des Edelstahl-SMP-Stecker-Voller-Anschlag-Steckverbinders (Einheit: mm): SMP-JFD30G-F
Für den Edelstahl-SteckerSMP RF-Steckverbinder 2-Loch-Flanschmontage-Steckverbinder: SMP-JFD30G-Serie, wir haben auch den glatten Buchsentyp SMP-JFD30G-S.
![]()
Andere EdelstahlSteckerSMP RF-Steckverbinder 2-Loch-Flanschmontage-Steckverbinder Ähnliches Modell: SMP-JFD-Serie
![]()
Hinweis 3: Einstecktiefe: 2,79 mm
![]()
Hinweis 1: Einstecktiefe: 2,79 mm
![]()
Weitere Produkte, kontaktieren Sie uns bitte frei für den Produktkatalog sales3@xa-elite.com.cn
Xi'an Elite Electronic ist ein führender Hersteller von HF-Steckverbindern & Adaptern, Mikrowellen-/Hohlleiterkomponenten & Kabelbaugruppen, der seit mehr als 23 Jahren in den Bereichen Luft- und Raumfahrt, Luftfahrt, Navigation, Satellitenfunk, Radar, Kommunikation Bereichen tätig ist.
![]()
Kundenspezifische Produktleistungen für SMP RF-Steckverbinder:
Markenname: ELT
MOQ: 200 Stück
Preis: Abhängig von der Menge
Bitte senden Sie uns die Zeichnung oder Details und wir werden unseren Ingenieur die Bewertung arrangieren lassen oder wir empfehlen Ihnen unser alternatives Modell oder liefern Ihnen unsere Lösung.
Verpackung für SMP RF-Steckverbinder:
1 Stück/kleine Plastiktüte
10 Stück/größere Plastiktüte
100 Stück/Karton
Der SMP RF-Steckverbinder wird sicher in einem kleinen Karton verpackt, um seinen Schutz während des Versands zu gewährleisten. Der Karton ist mit dem Produktnamen und den Spezifikationen für eine einfache Identifizierung gekennzeichnet.
![]()
Für den Versand wird der SMP RF-Steckverbinder in einen Karton gelegt. Wir liefern die Sendungsverfolgungsnummer nach dem Versand.
