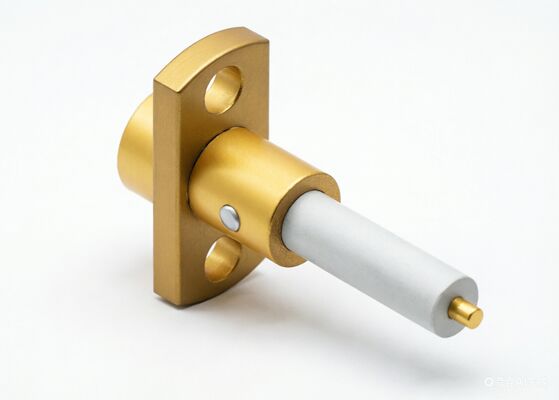

50 Ohm SMP-Stecker, gerade, 2-Loch-Flanschmontage, SMP-HF-Steckverbinder bis 18 GHz, Push-On-Design
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SMP-HF-Anschluss | Center-Kontakt: | Kupferlegierung, vergoldet |
|---|---|---|---|
| Hülse: | Kupferlegierung, vergoldet | Geschlecht: | Stempel |
| Unabhängigkeit: | 50Ohm | Nennspannung: | 170V |
| DWV: | 500V | Isolationswiderstand: | 5000 Ohm |
| Montage: | 2-Loch-Flanschmontage | Oberfläche: | Begrenzte Rastung |
| Frequenz: | Gleichstrom ~ 18 GHz | Temperaturbereich: | -55℃~+125℃ |
| Dielektrikum: | PTFE | Proben: | Verfügbar, auf Lager |
| Hervorheben: | 50 Ohm SMP HF-Steckverbinder,SMP-Stecker mit Flanschmontage,18 GHz Push-On SMP-Steckverbinder |
||
Produktbeschreibung:
50 Ohm SMP-Stecker, gerade, 2-Loch-Flanschmontage, SMP-HF-Steckverbinder bis 18 GHz, Push-On-Design
Integrieren Sie hochfrequente Zuverlässigkeit in Ihre Test- und Kommunikationssysteme mit den SMP-HF-Steckverbindern von Elite Electronics. Diese präzisionsgefertigten Komponenten unterstützen Frequenzen bis zu 40 GHz und gewährleisten eine überlegene Signalintegrität in anspruchsvollen Umgebungen. Der innovative Push-On-Kupplungsmechanismus macht Werkzeuge, Gewinde oder Schraubenschlüssel überflüssig und ermöglicht ein schnelles, werkzeugloses Stecken und Entriegeln, was die Installationszeit erheblich verkürzt und Feldoperationen vereinfacht.
Um den vielfältigen mechanischen und umweltbedingten Anforderungen moderner Elektronik gerecht zu werden, bietet die Serie vielseitige Konfigurationen, einschließlich gerader und rechtwinkliger Optionen. Ob Ihre Anwendung Kabelkonfektionen, PCB-Montage, Flanschmontage oder hermetische Abdichtung und Wasserdichtigkeit erfordert, unsere SMP-HF-Steckverbinder liefern eine maßgeschneiderte Lösung.
Ein wichtiges Unterscheidungsmerkmal liegt in der Auswahl der Innenleiterstrukturen von Steckverbindern, die auf spezifische Lebenszyklus- und Dichtheitsanforderungen abgestimmt sind:
●
Voller Rastung: Entwickelt für permanente oder semi-permanente Installationen, bei denen eine maximale Haltekraft entscheidend ist und häufiges Stecken nicht erforderlich ist.
●
Begrenzte Rastung: Optimiert für Anwendungen, die regelmäßige Wartung, häufiges Trennen und Neukonfiguration erfordern, wobei Haltekraft und Benutzerfreundlichkeit ausgeglichen werden.
●
Glatte Bohrung: Entwickelt für Board-to-Board-Baugruppen mit hoher Dichte, bei denen der Platz begrenzt ist und mehrere Steckverbinder in unmittelbarer Nähe platziert werden.
Die Einsteck- und Auszugskraft folgt der Reihenfolge: Voller Rastung > Begrenzte Rastung > Glatte Bohrung, sodass Ingenieure die richtige mechanische Schnittstelle für ihre spezifischen Anwendungsanforderungen präzise auswählen können.
Umrissabmessungen des geraden SMP-HF-Stecker, Stecker SMP-JFD12 Serie:
Hinweis 1: Einstecktiefe 2,79 mm
Anwendungen:
Xi'an Elite Electronics ist ein führender Hersteller von HF/Mikrowellen/Hohlleiter-Steckverbindern, Adaptern & Kabelkonfektionen für die Luft- und Raumfahrt, Luftfahrt, Navigation, Satelliten, Radar, Kommunikation und Elektronikindustrie.
Verpackung & Versand:
Verpackung:
Verpackungsabmessungen: Äußerer kleiner Karton mit L 26,5*B18,5*H14 cm
Versand:
Versandzeit: 5-10 Werktage für lagernde SMP-HF-Steckverbinder. Für Neuproduktionen dauert es etwa 6-10 Wochen. Die von uns angegebene Lieferzeit ist konservativ, um die Produktqualität vor dem Versand zu gewährleisten.
