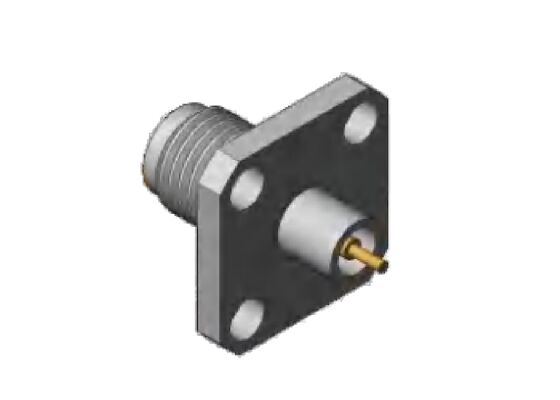

2.92mm HF-Anschluss K-Typ Jack Vier Löcher 12,7mm 0,5 Zoll Quadrat Flansche Größe und Pin Durchmesser 1,3mm, 0,8mm, 0,7mm
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | 2.92mm HF-Anschluss | Modell: | K-KFD60G |
|---|---|---|---|
| Frequenzbereich: | 0,04 Hz - 40 GHz | Impedanz: | 50 Ohm |
| DWV: | 750V | Mitteldirigent: | Kupferlegierung, Goldplattierung |
| Außenleiter: | Edelstahl, Passivierung | Flanschgröße: | Quadratischer Flansch 0,5 Zoll |
| Stiftdurchmesser: | Durchmesser 1,3 mm, 0,8 mm, 0,7 mm | Mount-Methode: | 4-Loch-Flanschmontage |
| Isolatoren: | PEI/PTFE | ||
| Hervorheben: | 2.92mm HF-Anschlussquadratflansche,K-Typ-HF-Knack mit vier Löchern,2.92mm HF-Anschluss 12 |
||
Produktbeschreibung:
K-Typ (2,92 mm) mmWave-Steckverbinder
2,92-mm-Wave-Steckverbinder, auch bekannt als K-Typ-Steckverbinder. Der K-Typ-Steckverbinder ist ein weit verbreiteter Millimeterwellen-Steckverbinder mit einer maximalen Betriebsfrequenz von bis zu 40 GHz. 2,92-mm-Steckverbinder, die wir anbieten, sind Kabelsteckverbinder, Flanschsteckverbinder und Durchgangssteckverbinder.Mit einer Luftdielektrikumschnittstelle ist er vollständig austauschbar und kompatibel mit SMA-Serien und 3,5-mm-Steckverbindern und bietet wichtige Vorteile wie kompakte Größe, geringes Gewicht, hohe Betriebsfrequenz sowie stabile und zuverlässige Konnektivität.
Für Hochfrequenz-SMA-HF-Steckverbinderanwendungen bieten wir alternative Lösungen wie 3,5-mm-Steckverbinder und 2,92-mm-Steckverbinder an.Unsere 3,5-mm-/2,92-mm-mmWave-Steckverbinder/Adapter teilen die gleichen Gewindemaße von 1/4-36 UNS wie SMA-Steckverbinder/Adapter und gewährleisten so volle Kompatibilität und Austauschbarkeit. Der 3,5-mm-Steckverbinder unterstützt Frequenzen bis zu 35 GHz, während der 2,92-mm-Steckverbinder bei Frequenzen bis zu 40 GHz arbeiten kann.
2,92-mm-HF-Steckverbinder (K-Typ)Schnittstellendimensionen:
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | 0,04 GHz~40 GHz | |
| Nennspannung | 250 V | |
| Dielektrikums-Spannungsfestigkeit | 750 V | |
| Isolationswiderstand | ≥ 5000 MΩ | |
| Mittenwiderstand | Außenleiter | ≤2,0 mΩ |
| Innenleiter | ≤3,0 mΩ | |
| VSWR | ≤1,3 | |
| Material- und mechanische Eigenschaften | ||
| Innenleiter | Stecker | Kupferlegierung, vergoldet |
| Buchse | Berylliumkupfer, vergoldet | |
| Elastischer Kontakt | Berylliumkupfer | Vergoldet |
| Gehäuse und andere Metallteile | Messing, Edelstahl | Vergoldet oder Passiviert |
| Isolatoren | Glassinterung / PTFE / PEI | |
| Temperatur | -55℃ ~ +125℃ | |
Außenmaßevon 4-Loch-Flanschsteckverbindern SS 2,92-mm-Wave-Buchsen: Modell K-KFD60G
| Flanschgröße | 12,7 mm * 12,7 mm |
| Flanschlochabstand | 8,6 mm |
| Stiftdurchmesser | 0,7 mm |
Außenmaßevon 4-Loch-Flanschsteckverbindern aus Edelstahl 2,92-mm-Wave-Buchsen: K-KFD62G (Einheit: mm)
| Flanschgröße | 12,7 mm * 12,7 mm |
| Flanschlochabstand | 8,6 mm |
| Stiftdurchmesser | 0,8 mm |
| Flanschgröße | 12,7 mm * 12,7 mm |
| Flanschlochabstand | 8,6 mm |
| Stiftdurchmesser | 1,3 mm |
Weitere 2,92-mm-Steckverbinder, zögern Sie bitte nicht, uns für den Produktkatalog zu kontaktieren | Kundenspezifische Lösungen verfügbar
Anwendungen:
Xi'an Elite Electronics ist einFührender Hersteller von systematischen Verbindungslösungenhauptsächlich für die Luft- und Raumfahrt, Luftfahrt, Navigation, Radar, Kommunikation, Messtechnik,ElektronikBereiche. Unsere hochwertigen Produkte verwenden die feinsten Materialien und strengen Prozesse, um Haltbarkeit und Zuverlässigkeit in rauen Umgebungen zu gewährleisten.
Verpackung & Versand
Verpackung:
Der Edelstahl-4-Loch-Flanschsteckverbinder 2,92 mm RF wird sorgfältig in einem Karton verpackt, um seinen Schutz während des Transports zu gewährleisten.
Versand:
Wir versenden den Edelstahl-4-Loch-Flanschsteckverbinder 2,92 mm RF mit einem zuverlässigen Kurierdienst, um eine sichere und pünktliche Lieferung an unsere Kunden zu gewährleisten. Kunden erhalten nach dem Versand eine Tracking-Nummer.
