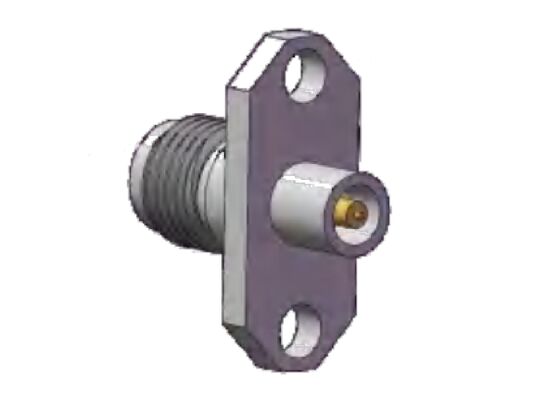

SS-Steckverbinder 40 GHz 2,92 mm RF-Steckverbinder K-Buchse Flanschmontage Lochabstand 0,480 Zoll (12,2 mm)
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | 2.92mm HF-Anschluss | Modell: | K-KFD136G |
|---|---|---|---|
| Frequenzbereich: | 0,04 Hz - 40 GHz | Impedanz: | 50 Ohm |
| DWV: | 750V | Mitteldirigent: | Kupferlegierung, Goldplattierung |
| Außenleiter: | Edelstahl, Passivierung | Stiftdurchmesser: | Durchmesser 0,3 mm, 0,4 mm, 0,7 mm |
| Mount-Methode: | Flanschmontage mit zwei Löchern | Isolatoren: | Pei |
| Hervorheben: | 2.92mm HF-Anschlussflansche,40 GHz RF-Steckverbinder K-Buchse,2 |
||
Produktbeschreibung:
K-Typ (2,92 mm) mmWave-Steckverbinder
2,92-mm-Wave-Steckverbinder, auch bekannt als K-Typ-Steckverbinder, sind weit verbreitete Millimeterwellen-Steckverbinder mit einer maximalen Betriebsfrequenz von bis zu 40 GHz. 2,92-mm-Steckverbinder, die wir haben, sind Kabelsteckverbinder, 2-Loch-Flanschsteckverbinder, 4-Loch-Flanschsteckverbinder, Einbausteckverbinder und 2,92-mm-Adapter.Mit einer Luftdielektrikumschnittstelle sind sie vollständig austauschbar und kompatibel mit SMA-Serien- und 3,5-mm-Steckverbindern und bieten wichtige Vorteile wie kompakte Größe, geringes Gewicht, hohe Betriebsfrequenz sowie stabile und zuverlässige Konnektivität.
2,92-mm-HF-Steckverbinder (K-Typ)Schnittstellendimension:
| Elektrische Eigenschaften | ||
| Impedanz | 50Ω | |
| Frequenzbereich | 0,04 GHz~40 GHz | |
| Nennspannung | 250 V | |
| Dielektrikums-Spannungsfestigkeit | 750 V | |
| Isolationswiderstand | ≥ 5000 MΩ | |
| Mittenwiderstand | Außenleiter | ≤ 2,0 mΩ |
| Innenleiter | ≤ 3,0 mΩ | |
| VSWR | ≤1,3 | |
| Material- und mechanische Eigenschaften | ||
| Innenleiter | Stecker | Kupferlegierung, vergoldet |
| Buchse | Berylliumkupfer, vergoldet | |
| Elastischer Kontakt | Berylliumkupfer | Vergoldet |
| Gehäuse und andere Metallteile | Messing, Edelstahl | Vergoldet oder Passivierung |
| Isolatoren | Glassinterung / PTFE / PEI | |
| Temperatur | -55℃ ~ +125℃ | |
Außenabmessungenvon 2-Loch-Flanschsteckverbindern 2,92 mm Wave Buchse: Modell K-KFD136G
| Flanschlochabstand | 12,2 mm |
| Flanschbreite | 6,7 mm |
| Stiftdurchmesser | 0,3 mm |
Außenabmessungenvon 2-Loch-Flanschsteckverbindern 2,92 mm Wave Buchse: K-KFD144G (Einheit: mm)
| Flanschlochabstand | 12,2 mm |
| Flanschbreite | 6,6 mm |
| Stiftdurchmesser | 0,6 mm |
Außenabmessungenvon 2-Loch-Flanschsteckverbindern 2,92 mm Wave Buchse: K-KFD164G (Einheit: mm)
| Flanschlochabstand | 12,2 mm |
| Flanschbreite | 6,6 mm |
| Stiftdurchmesser | 0,7 mm |
Weitere 2,92-mm-Steckverbinder, zögern Sie bitte nicht, uns für den Produktkatalog zu kontaktieren. | Kundenspezifische Lösungen verfügbar
Anwendungen:
Xi'an Elite Electronics ist einFührender Hersteller von systematischen Verbindungslösungenhauptsächlich für die Luft- und Raumfahrt, Luftfahrt, Navigation, Radar, Kommunikation, Messtechnik,ElektronikBereiche. Unsere hochwertigen Produkte verwenden die feinsten Materialien und strengen Prozesse, um Haltbarkeit und Zuverlässigkeit in rauen Umgebungen zu gewährleisten.
Verpackung & Versand
Verpackung:
Der 2-Loch-Flanschsteckverbinder 2,92 mm RF aus Edelstahl wird sorgfältig in einem Karton verpackt, um seinen Schutz während des Transports zu gewährleisten.
Versand:
Wir versenden den 2-Loch-Flanschsteckverbinder 2,92 mm RF aus Edelstahl mit einem zuverlässigen Kurierdienst, um eine sichere und pünktliche Lieferung an unsere Kunden zu gewährleisten. Kunden erhalten nach dem Versand eine Tracking-Nummer.
