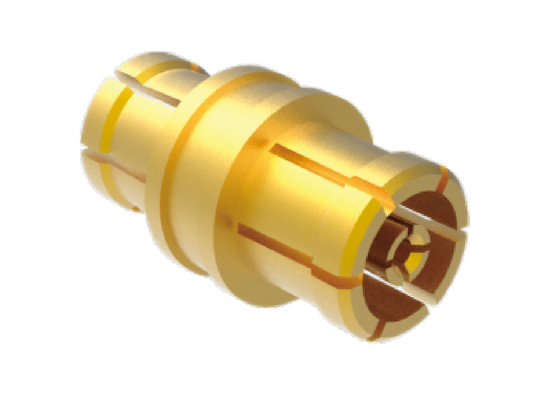

50 Ω 40 GHz SMPM-Buchse-zu-Buchse-Adapter Luft- und Raumfahrt-HF-Steckverbinder mit geringer Einfügungsdämpfung
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SMPM-Buchse auf Buchse für Luft- und Raumfahrt-HF-Steckverbinder | Modell: | SSMP-KK31 |
|---|---|---|---|
| Frequenzbereich: | 0.3MHz-40GHz | Impedanz: | 50Ω |
| DWV: | 500V | Isolationswiderstand: | ≥5000 MΩ |
| Mitteldirigent: | ≤8mΩ; Kupferlegierung, vergoldet | Außenleiter: | ≤3,5 mΩ; Kupferlegierung, vergoldet |
| Isolator: | PTFE3, PTFE | VSWR: | ≤1,3 |
| Einfügedämpfung: | ≤0,3 dB | Temperatur: | -55 °C ~ 125 °C |
| Haltbarkeit: | 500 Zyklen | ||
| Hervorheben: | 40-GHz-SMPM-HF-Anschluss,50-Ω-Luft- und Raumfahrt-HF-Adapter,SMPM-Buchse mit geringer Einfügedämpfung |
||
50Ω 18GHz SMPM Buchse-Buchse Adapter Luft- und Raumfahrt RF-Steckverbinder mit geringem Einfügungsverlust
Die SMPM-Serie von Steckverbindern ist ein subminiatur-Steck-RF-Koaxialsteckverbinder. Er zeichnet sich durch seine kompakte Größe (kleiner als die SMP-Serie), sein geringes Gewicht und seine breite Betriebsfrequenzbandbreite aus, mit einer maximalen Betriebsfrequenz von bis zu 50 GHz.Der Steckverbinder vom Typ Stecker ist in zwei Schnittstellentypen erhältlich: mit voller Rastung und glatter Bohrung. Seine Blindsteckverbindung ermöglicht axiales und radiales Spiel der Steckverbindung.Er eignet sich für die Übertragung von HF- und Mikrowellensignalen sowie für modulare dichte Montageanwendungen und wird häufig in fahrzeuggebundenen, schiffsgebundenen und satellitengebundenen Bereichen eingesetzt.
SMPM-Konstruktionsmerkmale von Luft- und Raumfahrt RF-Steckverbindern
- Kompaktes Design
- Frequenzbandbetrieb bis 40 GHz
- Robuste Konstruktion für Zuverlässigkeit
- Erhältlich in mehreren Konfigurationen: gerade, rechtwinklig, Einbauwand, Leiterplatten- und Flanschmontageoptionen
- Geringer VSWR & Einfügungsverlust
Schnittstelle von SMPM Luft- und Raumfahrt RF-Steckverbindern
50Ω 40GHz SMPM Buchse-Buchse Adapter Luft- und Raumfahrt RF-Steckverbinder mit geringem Einfügungsverlust
Modell-Nr.: SMPM-KK31 , mit SMPM Adapterlänge =5
Weitere SMPM Buchse-Buchse Adapter für Luft- und Raumfahrt RF-Steckverbinder mit unterschiedlicher Länge:
| Modell-Nr. | Länge der SMP Buchse-Buchse Adapter | AD von SMPM |
| SSMP-KK31 | 5mm | 2,75mm |
| SSMP-KK41 | 4mm | 2,6mm |
| SSMP-KK170 | 4,55mm | 2,75mm |
| SSMP-KK171 | 3,8mm | 2,6mm |
| SSMP-KK204 | 6mm | 2,79mm |
| SSMP-KK216 | 6,9mm | 3,5mm |
| SSMP-KK326 | 11,7mm | 2,5mm |
Hinweis: Bitte kontaktieren Sie den Vertrieb für ein detailliertes Datenblatt.
Hinweis: Bitte prüfen Sie unseren Katalog auf weitere ähnliche Modelle entsprechend Ihrer Anwendung.
Anwendungen
Xi'an Elite Electronics ist spezialisiert auf systematische Verbindungslösungen für anspruchsvolle Branchen, darunter:
- Luft- und Raumfahrtsysteme
- Navigations- und Radarausrüstung
- Kommunikationssysteme
- Messinstrumente
- Elektronikanwendungen
Verpackung & Versand
Jeder SMPM-Adapter für Luft- und Raumfahrt RF-Steckverbinder wird sorgfältig verpackt, um den Schutz während des Transports zu gewährleisten:
Wir nutzen zuverlässige Kurierdienste für eine prompte Lieferung und stellen den Kunden bei Versand eine Sendungsverfolgungsinformation zur Verfügung.
