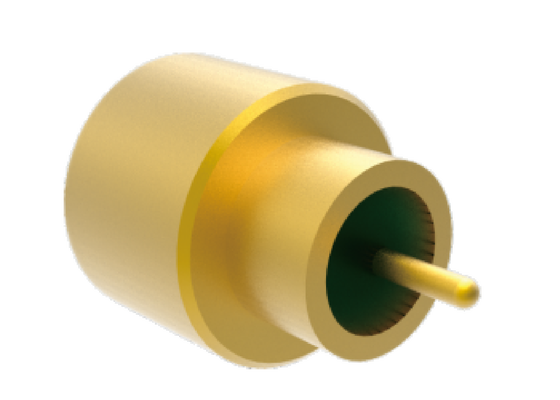

50 Ω 40 GHz hermetisch abgedichteter SMPM-Stecker mit glatter Bohrung für PCB-Lötmittel mit Stift-Außendurchmesser 0,3 mm, Luft- und Raumfahrt-HF-Steckverbinder mit geringem Einfügedämpfung
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SMPM-HF-Steckverbinder für die Luft- und Raumfahrt | Modell: | SMPM(M)-JHD2-S |
|---|---|---|---|
| Frequenzbereich: | 0.3MHz-40GHz | Impedanz: | 50Ω |
| DWV: | 500V | Isolationswiderstand: | ≥5000 MΩ |
| Mitteldirigent: | ≤8mΩ; Kupferlegierung, vergoldet | Außenleiter: | ≤3,5 mΩ; Kupferlegierung, vergoldet |
| Isolator: | Glas | VSWR: | ≤1.4 |
| Einfügedämpfung: | ≤0,4 dB | Leckrate: | ≤1,01325×10-3Pa·cm3/s |
| Temperatur: | -55 °C ~ 125 °C | Haltbarkeit: | 500 Zyklen |
| Hervorheben: | 40 GHz SMPM HF-Anschluss,hermetisch versiegelte PCB-Lötverbindung,Luft- und Raumfahrt-Anschluss mit niedrigem Einsatzverlust |
||
50Ω 40GHz hermetisch versiegelter SMPM-Stecker für PCB-Lötmittel mit Pin OD 0,3mm Luft- und Raumfahrt-HF-Anschlüsse mit geringem Einsatzverlust
Der SMPM-Serienanschluss ist ein subminiaturartiger push-on RF-Koaxialanschluss.mit einer maximalen Betriebsfrequenz von bis zu 50 GHz.Der männliche Anschluss ist in zwei Schnittstellenarten erhältlich: Vollentzündung und glatte Bohrung. Seine Blind-Matte-Verbindung ermöglicht das axiale und radiale Schwimmen der Paarungsstruktur.Es eignet sich für die Übertragung von HF- und Mikrowellensignalen sowie für modulare dichte Montageanwendungen und wird weitgehend in Fahrzeug-, Schiff- und Satelliten-Feldern eingesetzt.
SMPM Konstruktionsmerkmale von Luft- und Raumfahrt-HF-Anschlüssen
- Kompaktes Design
- Betrieb im Frequenzband bis 40 GHz
- Robuste Konstruktion für Zuverlässigkeit
- Erhältlich in mehreren Konfigurationen: Gerade, rechte Winkel, Schotte, PCB und Flanschmontage Optionen
- Niedriger VSWR- und Einsetzverlust
Schnittstelle von SMPM Luft- und Raumfahrt-HF-Anschlüssen
50Ω 40GHz hermetisch versiegelter SMPM-Stecker Glatte Bohrung für PCB-Lötmittel mit Pin OD 0,3mm Luft- und Raumfahrt-HF-Anschlüsse mit geringem Einsatzverlust
Modellnummer: SMPM(M) -JHD2-S
Ähnliche hermetisch versiegelte SMPM mit glatter Bohrmaschine Modellnummer: SMPM(M) -JHD18-S
Anmerkung: Bitte wenden Sie sich für detaillierte Datenblätter frei an den Vertrieb.
Hinweis: Bitte überprüfen Sie unseren Katalog für ähnlichere Modelle entsprechend Ihrer Anwendung.
Anwendungen von Luft- und Raumfahrt-HF-Anschlüssen
Xi'an Elite Electronics ist auf systematische Verbindungslösungen für anspruchsvolle Branchen spezialisiert, darunter:
- Luft- und Raumfahrtsysteme
- Navigations- und Radargeräte
- Kommunikationssysteme
- Messgeräte
- Elektronik-Anwendungen
Verpackung und Versand
Jede SMPM-Glattbohrverbindung für Luft- und Raumfahrt-RF-Verbindungen ist sorgfältig verpackt, um den Schutz während des Transports zu gewährleisten:
Wir verwenden zuverlässige Kurierdienste für eine schnelle Lieferung und stellen den Kunden bei der Lieferung Nachweisinformationen zur Verfügung.
