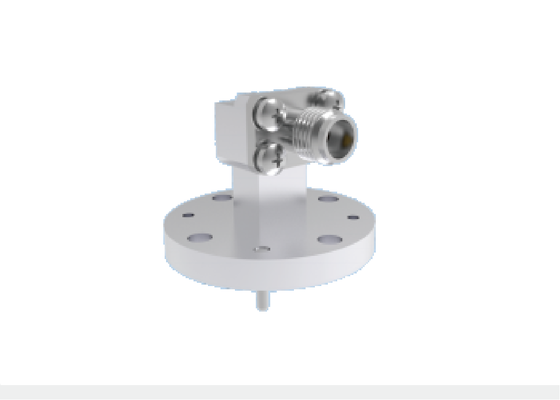

WR22 BJ400 Richtigwinkel-Wellenführer zu 2,4 mm Koaxialadapter 4 Löcher Rundflanschmontage 23,9GHz-50,1GHz Ka Band Luft- und Raumfahrt-Wellenführer-Komponenten
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | WR22-auf-Koaxial-2,4-mm-Adapter | Modell: | BTZH-P2K-1 |
|---|---|---|---|
| Frequenzbereich: | 23,9 GHz-50,1 GHz | Mitteldirigent: | Kupferlegierung, Goldplattierung |
| Außenleiter: | Aluminiumlegierung, naturfarbene leitfähige Oxidation | Struktur: | Rechter Winkel |
| Koaxialer Anschluss: | 2.4mm | Wellenleiteranschluss: | BJ400 / WR22 |
| Mount-Methode: | 4-Loch-Rundflanschmontage | VSWR: | ≤1,25 |
| Einfügedämpfung: | ≤ 0,25 dB | Gewicht: | ≤16g |
| Hervorheben: | WR22-Wellenführer zum 2,4 mm-Koaxialadapter,Ka-Band-Wellenführer für die Luftfahrt |
||
Produktbeschreibung:
Wellenleiter-zu-2,4-mm-mmWave-Adapter
Elite Electronics stellt leistungsstarke Hohlleiter-zu-Koaxial-Adapter in Luft- und Raumfahrtqualität her, die in zwei Kernkonstruktionen geliefert werden: End-Launch- und rechtwinklige Konfigurationen. Unsere rechteckigen Hohlleiteroptionen decken einen umfangreichen Frequenzbereich von 5,3 GHz bis 145 GHz ab und umfassen Standard-BJ/WR-Spezifikationen: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).
Zu den verfügbaren Koaxialschnittstellen gehören die Serien SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm und 0,8 mm, wobei jeder Wellenleiteranschluss für den Betrieb mit voller Bandbreite über das vorgesehene Frequenzband ausgelegt ist.
Unsere Wellenleiter-Koaxial-Übergangsadapter für die Luft- und Raumfahrt zeichnen sich durch eine robuste mechanische Konstruktion, eine kompakte Grundfläche, eine überragende, konsistente HF-Leistung und ein geringes Gewicht von unter 20 Gramm aus und werden häufig in Luft- und Raumfahrtanwendungen für Satelliten und Raumfahrzeuge eingesetzt.
Umrissdimensionvon Waveguide WR22 auf 2,4-mm-Stecker:
Modell-Nr.:BTZH-P2K-1
Weitere Hohlleiteranschlüsse,Bitte zögern Sie nicht, uns für den Produktkatalog zu kontaktieren. |Kundenspezifische Lösungen verfügbar
Anwendungen:
Xi'an Elite Electronics ist ein Führender Hersteller systematischer Verbindungslösungenhauptsächlich für die Bereiche Luft- und Raumfahrt, Luftfahrt, Navigation, Radar, Kommunikation, Messung,ElektronikFelder. Unsere hochwertigen Produkte verwenden die besten Materialien und strenge Prozesse, um Haltbarkeit und Zuverlässigkeit in rauen Umgebungen zu gewährleisten.
Verpackung & Versand
Verpackung:
DerHohlleiter WR 22 auf Koaxial 2,4mmAnschlüsseist sorgfältig im Karton verpackt, um den Schutz während des Transports zu gewährleisten.
Versand:
Wir versenden dieWellenleiter WR22 auf Koaxial 2,4 mmAnschlüsseWir nutzen einen zuverlässigen Kurierdienst, um eine sichere und pünktliche Lieferung an unsere Kunden zu gewährleisten. Kunden erhalten eine Sendungsverfolgungsnummer. nach dem Versand.
Vergleich der Wellenleiteranschlüsse
|
BJ (Chinesischer Standard) |
WR | Frequenz (GHz) | Innere Breite | Innere Höhe | Gemeinsame Freq. Band |
| BJ70 | WR137 | 5.38～8.17 | 34,85 | 15.8 | C/X-Band |
| BJ84 | WR112 | 6,57～9,99 | 28.5 | 12.62 | X-Band |
| BJ100 | WR90 | 8.20~12.50 | 22.86 | 10.16 | X-Band |
| BJ120 | WR75 | 9.84～15.00 | 19.05 | 9.525 | Ku Niederfreq. |
| BJ140 | WR62 | 11.90–18.00 Uhr | 15.8 | 7.9 | Ku-Band |
| BJ180 | WR51 | 15.80–24.00 Uhr | 12,95 | 6.48 | Ku hohe/K niedrige Frequenz. |
| BJ220 | WR42 | 18.00–26.50 Uhr | 10.67 | 5.33 | K-Band |
| BJ260 | WR34 | 21.70～33.00 | 8.636 | 4.318 | Ka niedrige Frequenz. |
| BJ320 | WR28 | 26,50~40,00 | 7.112 | 3.556 | Ka |
| BJ400 | WR22 | 33,00~50,00 | 5,69 | 2.845 | Ka Hochfreq. / U |
| BJ500 | WR19 | 39,20～59,60 | 4.775 | 2.388 | U/V-Band |
| BJ620 | WR15 | 50,00～75,00 | 3.759 | 1,88 | V-Band |
| BJ740 | WR12 | 60,50～91,90 | 3.099 | 1.549 | E-Band |
| BJ900 | WR10 | 75,00～110,0 | 2,54 | 1.27 | W-Band |
| BJ1200 | WR08 | 92,20～140,0 | 2.032 | 1.016 | F-Band |
