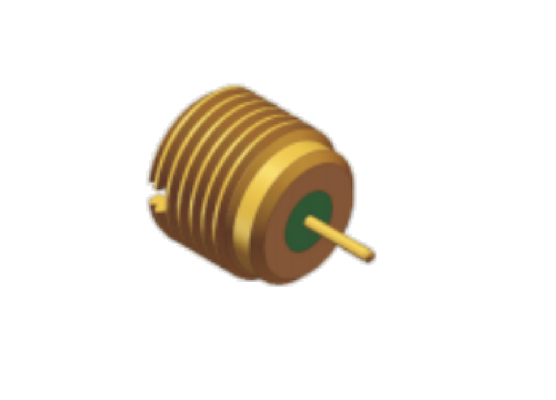

50 Ohm vergoldete hermetische Glasdichtung, SMP-HF-Stecker, Schottwand, glatte Bohrung, 40 GHz
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SMP-HF-Anschluss | Frequenz: | Gleichstrom ~ 18 GHz |
|---|---|---|---|
| Center-Kontakt: | Kavar-Legierung, vergoldet | Hülse: | Kavar-Legierung, vergoldet |
| DWV: | 500V | Isolationswiderstand: | 5000 Ohm |
| Nennspannung: | 170V | Temperaturbereich: | -55℃~+125℃ |
| Unabhängigkeit: | 50Ω | Pin Od: | 0,3 mm, 0,45 mm, 0,5 mm, 0,7 mm, 0,9 mm, 1,3 mm verfügbar |
| Dielektrikum: | Glas | Schnittstelle: | Glatte Bohrung |
| Montage: | Schutzwand-Berg | Geschlecht: | Stempel |
| Hervorheben: | 50 Ohm SMP HF-Anschluss männliche Schotte,mit einer Breite von mehr als 20 mm,40GHz smooth bore RF connector |
||
Produktbeschreibung:
SMP-HF-Stecker, Schottwand, volle Rastung, begrenzte Rastung, glatte Bohrung, 40 GHz, 50 Ohm
Elite Electronics SMP-HF-Steckverbinder arbeiten bis zu 40 GHz und liefern eine hervorragende Signalintegrität über den gesamten Frequenzbereich, mit geringem Hochfrequenzverlust und verzerrungsfreier, stabiler Signalübertragung. Ausgestattet mit unserer selbst entwickelten, werkzeuglosen Steckschnittstelle ermöglichen die Steckverbinder eine schnelle Plug-and-Play-Montage ohne sperrige Drehmomentschlüssel, wodurch die Produktionszykluszeit drastisch verkürzt und die Effizienz der Massenfertigung gesteigert wird.
Es steht eine vollständige Palette an Konfigurationen zur Verfügung, darunter gerade, rechtwinklige und Flanschversionen. Es werden drei Steckerdesigns angeboten: Full Detent, Limited Detent und Smooth Bore. Kunden können Modelle je nach Gerätelayout und erforderlicher Verriegelungsstärke auswählen, um Haltekraft und Verkabelungsintegrationsdichte flexibel auszubalancieren. Diese Steckverbinder eignen sich ideal für Präzisions-Hochfrequenzanwendungen wie Mikrowellentestinstrumente, Millimeterwellenmodule und kompakte HF-Geräte.
Kraftvergleich:Die Einsteck- und Ausziehkraft folgt der Hierarchie:Vollständige Rastung > Begrenzte Rastung > Glatte Bohrung.
UmrissdimensionvonSMP-HF-Stecker, männlicher Schottstecker, Modell : SMP(M)-JYD82-S
|
Modell Nr. |
L | D | Schnittstelle | Notiz |
| SMP(M)-JYD43 | 2,7 mm | 0,39 | Begrenzte Rastung | Hermetisch, Eingriffstiefe: 2,79 mm |
| SMP(M)-JYD43-S | 2,7 mm | 0,39 | Glatte Bohrung | Hermetisch, Eingriffstiefe: 2,79 mm |
| SMP(M)-JYD65 | 1,5 mm | 0,3 | Begrenzte Rastung | Hermetisch, Eingriffstiefe: 2,79 mm |
| SMP(M)-JYD82 | 2,1 mm | 0,39 | Begrenzte Rastung | Hermetisch, Eingriffstiefe: 2,79 mm |
| SMP(M)-JYD82-S | 2,1 mm | 0,39 | Glatte Bohrung | Hermetisch, Eingriffstiefe: 2,79 mm |
| SMP(M)-JYD92-F | 2,9 mm | 0,6 | Volle Rastung | Hermetisch, Eingriffstiefe: 2,79 mm |
Hinweis: Wir haben auch die Stift-Außendurchmesser = 0,3, 0,45, 0,5, 0,7, 0,9, 1,3. Wenn Sie Stifte unterschiedlicher Größe benötigen, können Sie sich gerne an uns wenden.
Anwendungen:
Xi'an Elite Electronics ist A Führender Hersteller von HF-/Mikrowellen-/Wellenleiter-Steckverbinder, Adapter& Kabelkonfektionen für die Luft- und Raumfahrt-, Navigations-, Satelliten-, Radar-, Kommunikations- und Elektronikindustrie.
Verpackung & Versand:
Verpackung:
Verpackungsabmessungen: Äußerer kleiner Karton mit L 26,5 cm * B 18,5 cm * H 14 cm
Versand:
Lieferzeit: 5–10 Werktage für vorrätige HF-Koaxial-Adapter-Stecker. Für die Neuproduktion wird es ca. 8-12 Wochen dauern, die von uns angegebene Lieferzeit beträgtkonservativum die Produktqualität vor dem Versand sicherzustellen.
