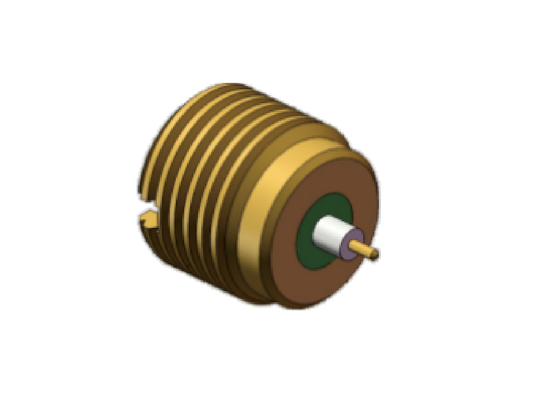

50 Ohm Kovar-Legierung, hermetischer SMP-HF-Stecker, Schottwand, glatte Bohrung, 40 GHz, mit Schraube M5 x 0,5–6 g
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SMP-HF-Anschluss | Frequenz: | Gleichstrom ~ 40 GHz |
|---|---|---|---|
| Hülse: | Kovar-Legierung, vergoldet | Center-Kontakt: | Kovar-Legierung, vergoldet |
| Isolationswiderstand: | 5000 Ohm | DWV: | 500V |
| Nennspannung: | 170V | Unabhängigkeit: | 50Ω |
| Temperaturbereich: | -55℃~+125℃ | Dielektrikum: | Glas |
| Geschlecht: | Stempel | Montage: | Schottmontage, Schraube M5X0,5-6g |
| Schnittstelle: | Volle Rastung | ||
| Hervorheben: | 50 Ohm SMP HF-Anschluss männlich,Kovar-Legierung Hermetischer SMP-Anschluss,SMP-HF-Anschluss mit M5X0 |
||
Beschreibung des Produkts:
SMP HF-Anschluss Männliche Schottwand Vollständige Abschaltung Begrenzte Abschaltung Glatte Bohrung 40 GHz 50 Ohm
Die Hochleistungs-SMP-Radiofrequenzverbinder von Elite Electronics liefern eine hervorragende Signalintegrität bei Frequenzen bis zu 40 GHz.mit einem speziellen Werkzeugfrei-Push-Pull-Paarungsdesign, diese SMP-Anschlüsse verkürzen die Montagezykluszeit erheblich, ohne dass während der Montage umständliche Drehmomentschlüssel benötigt werden.
Wir bieten mehrere Strukturvarianten an, darunter gerade, rechteckige und Flanschmontierte, sowie drei verschiedene männliche Steckplug-Stile: Full Detent, Limited Detent und Smooth Bore.Kunden können die Haltekraft und die Kompaktheit des Layouts flexibel anpassen, um den Anforderungen der hochfrequenten Mikrowellen- und Millimeterwellenanwendungen gerecht zu werden.
Kraftvergleich:Die Ein- und Abtriebskraft folgt der Hierarchie:Vollständige Abspaltung > Begrenzte Abspaltung > Glatte Bohrung.
UmrissdimensionvonSMP HF-Anschluss männlicher Schottanschluss, Modell : SMP(M) - JYD82-S
| Modell Nr. | Schnittstelle | Hermetisch versiegelt, Einschalttiefe: 2,79 mm. |
| SMP(M) - JYD10 | Begrenzte Freiheit | Hermetisch versiegelt, Einschalttiefe: 2,79 mm. |
| SMP(M) -JYD10-S | Schmutzfläche | Hermetisch versiegelt, Einschalttiefe: 2,79 mm. |
| SMP(M) -JYD10-F | Vollständige Abschaltung | Hermetisch versiegelt, Einschalttiefe: 2,79 mm. |
| SMP(M) - JYD10G | Begrenzte Freiheit | Hermetisch versiegelt, Einschalttiefe: 2,79 mm. |
Hinweis: wir haben auch den Pin OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3Bitte wenden Sie sich an uns, wenn Sie andere Pins benötigen.
Anwendungen:
Xi'an Elite Electronics ist Ein Führender Hersteller von HF/Mikrowelle/Wellenleitverbindungen, Adapter& Kabelbaugruppen für die Luft- und Raumfahrt, Luftfahrt, Navigation, Satelliten, Radar, Kommunikation und Elektronikindustrie.
Verpackung und Versand:
Verpackung:
Ausmaße der Verpackung: Außen kleiner Karton mit L 26.5cm * W18.5cm * H14cm
Versand:
Lieferzeit: 5-10 Werktage für gelagerte RF-Koaxialadapter-Anschluss. Für die neue Produktion dauert es etwa 8-12 Wochen, Die Lieferzeit, die wir zur Verfügung stellen, istVerhaltensweisedie Produktqualität vor dem Versand zu gewährleisten.
