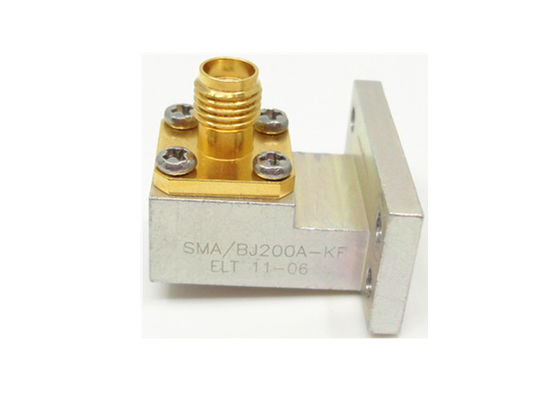

WR90 WR75 WR42 SMA Weiblicher Wellenführer zum Koaxialadapter 8.15GHz~22GHz
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Wellenführer für Koaxialadapter | Material: | Messingverbinder |
|---|---|---|---|
| Frequenzbereich: | 8.15-22 GHz | Stecker: | SMA |
| VSWR: | 1.25 | Impedanz: | 50 Ohm |
| Wellenleiter-Größe: | WR112 WR90 WR75 WR62 WR51 WR42 | Körperstil: | Endstart, richtiger Winkel |
| Hervorheben: | WR90-Wellenführer zum SMA-Adapter,WR75-Wellenleitkoaxialem Adapter 8,15 GHz |
||
WR90 WR75 WR42 Hohlleiter zu Koaxialadapter 8,15 GHz bis 22 GHz

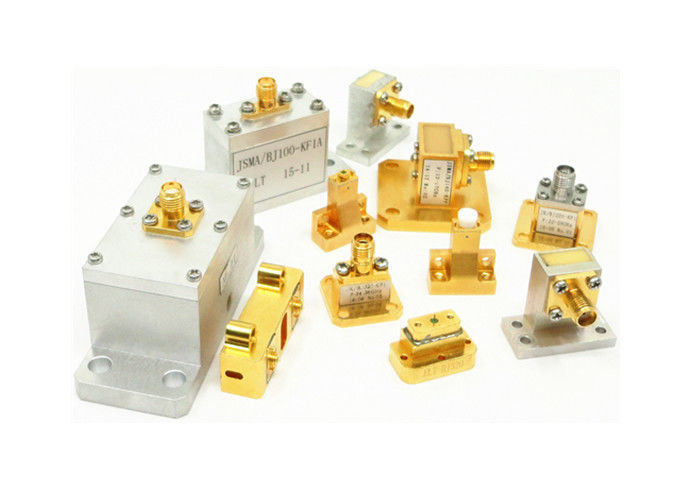

Hohlleiter zu Koaxialadapter produziert von Xi'an Elite Electronic Industrial Co., Ltd. sind in zwei Strukturen unterteilt, rechtwinklig und Endstart. Für die Koaxialseite von Hohlleiteradaptern können wir anbieten N-Typ, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP und viele andere Typen. Ihre Frequenzen reichen von 6,5 GHz bis 50 GHz. Unsere Hohlleitermodelle reichen von BJ84 bis BJ400 (wr112-wr22). Darüber hinaus können wir anbieten kundenspezifische Koaxial-Hohlleiteradapter gemäß den speziellen Anforderungen der Kunden.
Spezifikation:
| Produktname | Hohlleiter zu SMA Koaxialadapter |
| Koaxialtyp | SMA |
| Hohlleitergröße | WR112 WR90 WR75 WR62 WR51 WR42 |

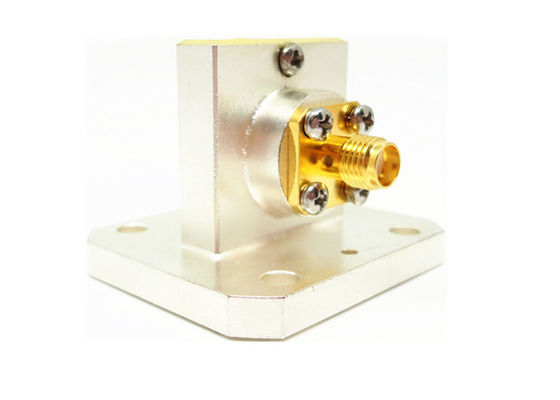

| Gehäusestil | Endstart, Rechtwinklig |
| Frequenzbereich | 8,15-22 GHz |
| Impedanz | 50 Ohm |
| VSWR | 1,25 |
Vorteile:
-Unsere Hohlleiteradapter zeichnen sich durch hohe Zuverlässigkeit, Miniaturgröße und hervorragende Leistung aus, weshalb sie in Mikrowellenmess- und Millimeterwellengeräten usw. weit verbreitet sind.
Detaillierte Zeichnung (mm):
Liste der Hohlleiter zu SMA Koaxialadapter:
| Modellnummer | Beschreibung | Notiz |
| SMA/BJ100-KF | WR90 zu SMA-Buchse rechtwinklige Adapter | BJ100=WR90 |

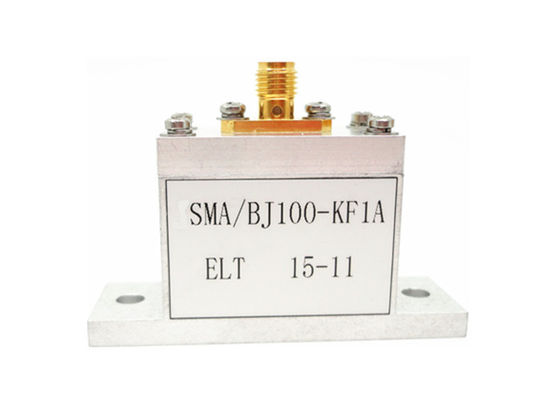

| SMA/BJ100-KF1B | WR90 zu SMA-Buchse Endstart-Adapter | |
| SMA/BJ100A-KF | WR90A zu SMA-Buchse rechtwinklige Adapter mit hermetischem Ring | BJ100A=WR90A |
| SMA/BJ100A-KF1 | WR90A zu SMA-Buchse rechtwinklige Adapter | |
| SMA/BJ120-KF | WR75 zu SMA-Buchse rechtwinklige Adapter mit Höhe 25,8 mm | BJ120=WR75 |
| SMA/BJ120-KF1 | WR75 zu SMA-Buchse Endstart-Adapter | |
| SMA/BB120B-KF | WR75B zu SMA-Stecker rechtwinklige Adapter mit Höhe 30 mm | BJ120B=WR75B |

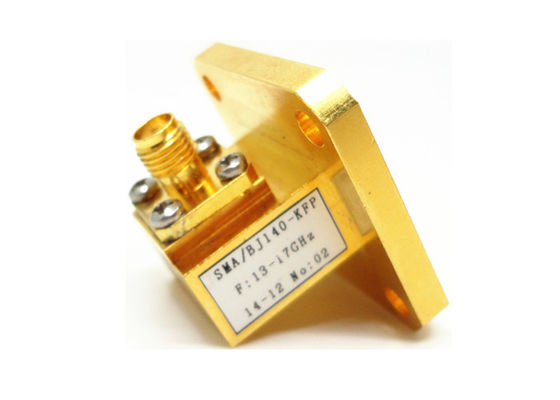

| SMA/BJ140-KF | WR62 zu SMA-Buchse rechtwinklige Adapter | BJ140=WR62 |
| SMA/BJ140-KF1 | WR62 zu SMA-Buchse Endstart-Adapter | |
| SMA/BJ180-KF | WR51 zu SMA-Buchse Endstart-Adapter | BJ180=WR51 |
| SMA/BJ180-KF1A | WR51 zu SMA-Buchse Endstart-Adapter |
Referenzen des Hohlleiterstandards
| Chinesischer Standard | Internationaler Standard | Frequenzbereich (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,5~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
| BJ500 | WR19 | 39,2~59,6 |
| BJ620 | WR15 | 49,8~75,8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Hohlleiter zu Koaxialadapter-ELT 2024.pdf
HINWEIS:
Wir haben über 1.000 Arten von Hohlleiter zu Koaxialadaptern zur Auswahl, wenn der von Ihnen verwendete Adapter nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details. ODM-Maße sind willkommen.
