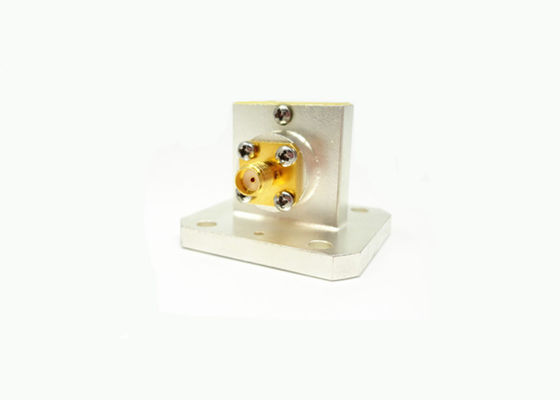

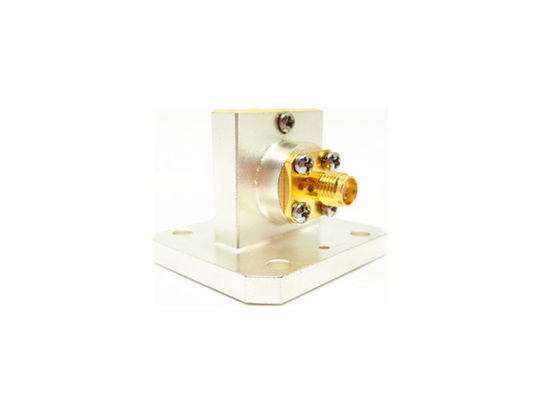

8,2GHz~12,5GHz WR90 BJ100 SMA-Buchse rechtwinklig Hohlleiter-zu-Koaxial-Adapter SMA/BJ100A-KF
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Wellenführer für Koaxialadapter | Material: | Messingverbinder |
|---|---|---|---|
| Frequenzbereich: | 8.15-12,5 GHz | Stecker: | SMA-weiblich |
| VSWR: | 1.25 | Impedanz: | 50 Ohm |
| Wellenleiter-Größe: | WR90 | Körperstil: | Rechtwinkel |
| Hervorheben: | WR90 Wellenleiter-Koax-Adapter,SMA-Buchse,rechtwinkliger Adapter |
||
WR90 Wellenleiter zu Koaxialadapter SMA Rechtwinklige Launch-Adapter
Die von unserem Unternehmen produzierten koaxialen Wellenleiteradapter sind in zwei Strukturen unterteilt: Orthogonalität (rechtwinklig) und Abschluss (End Launch). Für koaxiale End-Wellenleiteradapter können wir anbietenN-Typ, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMPund viele andere Typen. Ihr Frequenzbereich reicht von 6,5 GHz bis 70 GHz.Unsere Wellenleitermodelle reichen vonBJ84 bis BJ400 (WR112-WR22). Darüber hinaus können wir kundenspezifische koaxiale Wellenleiteradapter gemäß den speziellen Anforderungen der Kunden anbieten.
Unsere Wellenleiteradapter zeichnen sich durch hohe Zuverlässigkeit, Miniaturgröße und hervorragende Leistung aus, weshalb sie in Mikrowellenmess- und Millimeterwellengeräten usw. weit verbreitet sind.Bitte herunterladen Katalog- Wellenleiter zu Koaxialadaptern.pdf
Spezifikation:
| Produktname | Wellenleiter zu SMA Koaxialadaptern |
| Koaxialer Typ | SMA |
| Wellenleitergröße | WR90 |
| Gehäusestil | Rechtwinklig |
| Frequenzbereich | 8,15-12,5 GHz |
| Impedanz | 50 Ohm |
| VSWR | 1,25 |
Detaillierte Zeichnung:
Liste der Wellenleiter zu SMA Koaxialadaptern
| Modellnummer | Beschreibung | Hinweis |
| SMA/BJ100-KF | WR90 zu SMA Buchse rechtwinklige Adapter | BJ100=WR90 |
| SMA/BJ100-KF1B | WR90 zu SMA Buchse End-Launch-Adapter | |

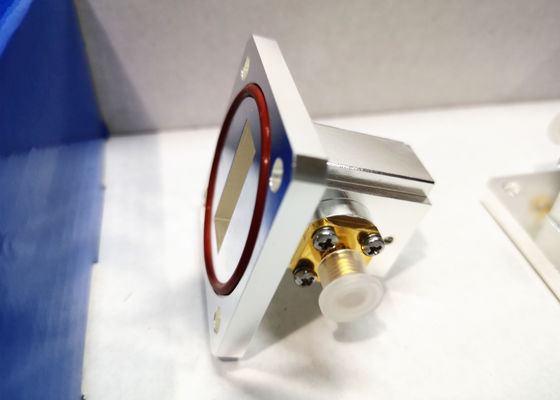

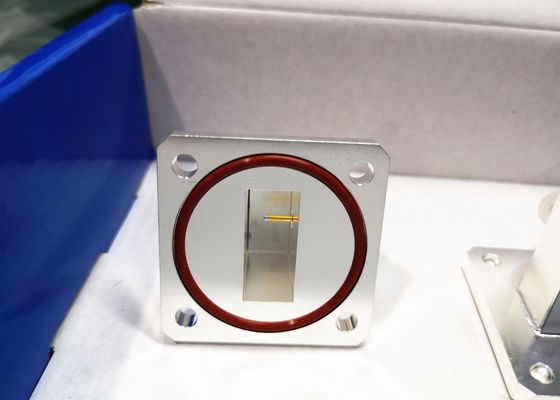

| SMA/BJ100A-KF | WR90A zu SMA Buchse rechtwinklige Adapter mit hermetischem Ring | BJ100A=WR90A |
| SMA/BJ100A-KF1 | WR90A zu SMA Buchse rechtwinklige Adapter | |
| SMA/BJ120-KF | WR75 zu SMA Buchse rechtwinklige Adapter mit Höhe 25,8 mm | BJ120=WR75 |
| SMA/BJ120-KF1 | WR75 zu SMA Buchse End-Launch-Adapter | |
| SMA/BB120B-KF | WR75B zu SMA Stecker rechtwinklige Adapter mit Höhe 30 mm | BJ120B=WR75B |
| SMA/BJ140-KF | WR62 zu SMA Buchse rechtwinklige Adapter | BJ140=WR62 |
| SMA/BJ140-KF1 | WR62 zu SMA Buchse End-Launch-Adapter | |
| SMA/BJ180-KF | WR51 zu SMA Buchse End-Launch-Adapter | BJ180=WR51 |
| SMA/BJ180-KF1A | WR51 zu SMA Buchse End-Launch-Adapter |
Kreuzreferenzen von Wellenleiternormen
| Chinesische Norm | Internationale Norm | Frequenzbereich (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,5~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
HINWEIS:
Wir haben über 10.000 Arten von Wellenleiter zu Koaxialadaptern zur Auswahl. Wenn der von Ihnen verwendete Adapter nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details. ODM-Abmessungen sind willkommen.
