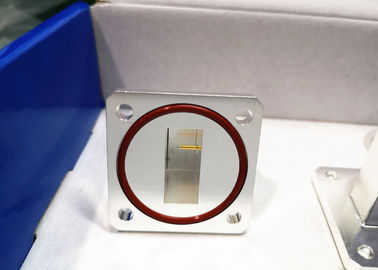

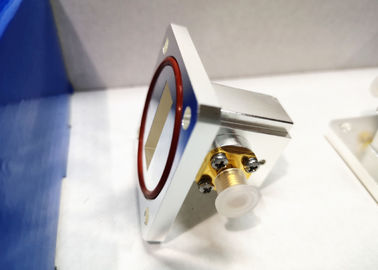

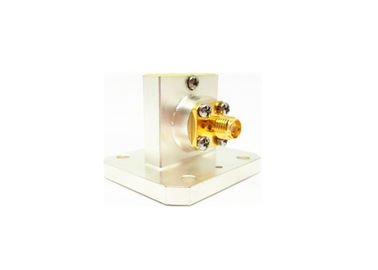

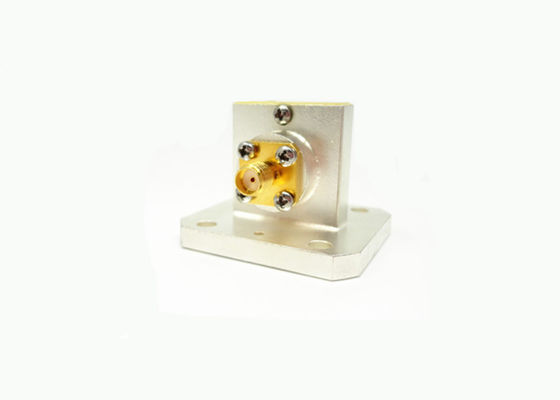

WR90 Wellenleitungen zu Koax-Adaptern SMA Weibliche Startschaltanlage mit rechten Winkel SMA/BJ100A-KF
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Wellenführer für Koaxialadapter | Material: | Messingverbinder |
|---|---|---|---|
| Frequenzbereich: | 8.15-12,5 GHz | Stecker: | SMA-weiblich |
| VSWR: | 1.25 | Impedanz: | 50 Ohm |
| Wellenleiter-Größe: | WR90 | Körperstil: | Rechtwinkel |
| Hervorheben: | Koaxialkabelverbinder,rechtwinkliger koaxialer Adapter |
||
WR90 Wellenführer zum Koax-Adapter SMA Rechtswinkelstartadapter
Die von unserer Firma hergestellten coaxialen Wellenleitadapter sind in zwei Strukturen unterteilt, Orthogonalität (Rechtswinkel) und Endung (End Lauch).N-Typ, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMPDie Häufigkeit reicht von 6.5 GHz bis 70 GHz.Unsere Wellenleitmodelle reichen vonBJ84 bis BJ400 (wr112-wr22)Darüber hinaus können wir kundenspezifische koaxiale Wellenleitadapter nach Kundenwunsch anbieten.
Unsere Wellenleitadapter sind von hoher Zuverlässigkeit, Miniaturgröße und hervorragender Leistung, was sie in Mikrowellenmessgeräten und Millimeterwellengeräten usw. weit verbreitet macht.Bitte herunterladen Katalog- Wellenführer für Koaxialadapter.pdf
Spezifikation:
| Produktbezeichnung | Wellenführer für SMA-Koaxialadapter |
| Koaxal-Typ | SMA |
| Größe des Wellenleiters | WR90 |
| Körpergestaltung | Richtiger Winkel |
| Frequenzbereich | 8.15-12,5 GHz |
| SMA-Impedanz | 50 Ohm |
| VSWR | 1.25 |
Detaillierte Zeichnung:
Liste der Wellenleitungen für SMA-Koaxialadapter
| Modellnummer | Beschreibung | Anmerkung |
| SMA/BJ100-KF | WR90 auf SMA weibliche Rechtswinkeladapter | BJ100=WR90 |
| Der Wert des Zinssatzes ist zu messen. | WR90 auf SMA weibliche Endstartadapter | |
| Der Wert des Zinssatzes für die Zulassung ist zu berücksichtigen. | WR90A zu SMA weibliche Geradenwinkeladapter mit hermetischem Ring | BJ100A=WR90A |
| Der Wert der Verbrennungsmenge ist zu messen, sofern die Verbrennungsmenge nicht überschritten ist. | WR90A zu SMA weibliche Geradenwinkeladapter | |
| Der Wert des Zinssatzes ist zu messen. | WR75 zu SMA weibliche Rechtswinkeladapter mit einer Höhe von 25,8 mm | BJ120=WR75 |
| Der Wert des Zinssatzes ist zu messen, wenn der Zinssatz nicht überschritten ist. | WR75 bis SMA weibliche Endstartadapter | |
| Der Wert der Verbrennungsmenge ist zu messen, sofern die Verbrennungsmenge nicht überschritten ist. | WR75B zu SMA männliche Rechtswinkeladapter mit einer Höhe von 30 mm | BJ120B=WR75B |
| Der Wert des Zinssatzes für die Zulassung ist in der Zulassung zu berechnen, wenn die Zulassung nicht erfüllt ist. | WR62 auf SMA weibliche Rechtswinkeladapter | BJ140=WR62 |
| Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang II der Verordnung (EU) Nr. 182/2011 zu entnehmen. | WR62 auf SMA weibliche Endstartadapter | |
| Der Wert des Zinssatzes für die Zulassung ist in der Zulassung zu berechnen, wenn die Zulassung nicht erfüllt ist. | WR51 bis SMA weibliche Endstartadapter | BJ180 = WR51 |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Zulassungsdauer. | WR51 bis SMA weibliche Endstartadapter |
Querschnittsverweise zu Wellenleitungsnormen
| Chinesischer Standard | Internationale Norm | Frequenzbereich (GHz) |
| BJ84 | WR112 | 6.57 bis 9.99 |
| BJ100 | WR90 | 8.20 bis 12.5 |
| BJ120 | WR75 | 9.84 bis 15.0 |
| BJ140 | WR62 | 11.9 bis 18.0 |
| BJ180 | WR51 | 14.5 bis 22.0 |
| BJ220 | WR42 | 17.6 bis 26.7 |
| BJ260 | WR34 | 21.7 bis 33.0 |
| BJ320 | WR28 | 26.3 bis 40.0 |
| BJ400 | WR22 | 32.9 bis 50.1 |
Anmerkung:
Wir haben über 10.000 Arten vonWellenführer für KoaxialadapterWenn der von Ihnen verwendete Adapter nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.Die ODM-Dimension ist willkommen.
