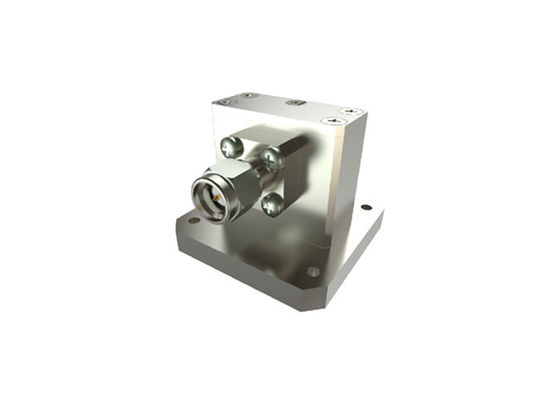

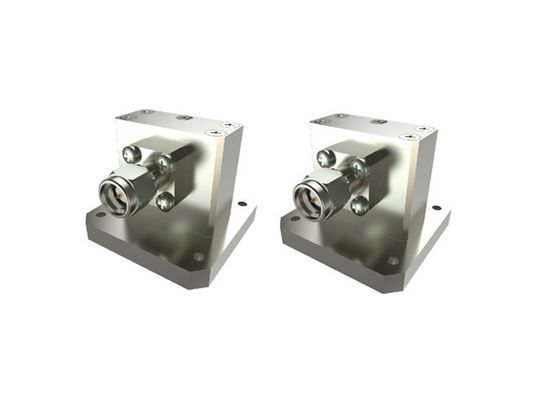

6,5GHz~18GHz WRD650 Ridge Waveguide zu Koaxialadapter SMA Stecker Rechtwinklig SMA/WRD650-JF
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Impedanz: | 50 Ohm | Produktname: | Wellenführer für Koaxialadapter |
|---|---|---|---|
| Frequenzbereich: | 6.5-18GHz | Stecker: | SMA |
| VSWR: | 1.3 | Körperstil: | Rechtwinkel |
| Material: | Aluminiummaterial | Schlüsselwörter: | Wellenleitadapter |
| Hervorheben: | WRD650 Hohlleiter zu Koaxialadapter,SMA-Stecker,rechtwinkliger Adapter |
||
SMA-Stecker, rechtwinklig, WRD650-Hohlleiter zu Koaxialadapter
Hohlleiter zu Koaxialadapter produziert von Xi'an Elite Electronic Industrial Co., Ltd. werden in zwei Strukturen unterteilt: rechtwinklig und Endstart. Für die Koaxialseite von Hohlleiteradaptern können wir anbieten N-Typ, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP und viele andere Typen. Ihre Frequenzen reichen von 6,5 GHz bis 50 GHz. Unsere Hohlleitermodelle reichen von BJ84 bis BJ400 (wr112-wr22). Darüber hinaus können wir kundenspezifische Koaxial-Hohlleiteradapter gemäß den speziellen Anforderungen der Kunden anbieten.
Spezifikation:
| Produktname | Hohlleiter zu SMA-Koaxialadapter |
| Koaxialtyp | SMA |
| Hohlleitergröße | WRD650 |
| Gehäusetyp | Rechtwinklig |
| Frequenzbereich | 6,5-18 GHz |
| Impedanz | 50 Ohm |
| VSWR | 1,3 |
Vorteile:
-Unsere Hohlleiteradapter zeichnen sich durch hohe Zuverlässigkeit, Miniaturgröße und hervorragende Leistung aus, weshalb sie in Mikrowellenmess- und Millimeterwellengeräten usw. weit verbreitet sind.

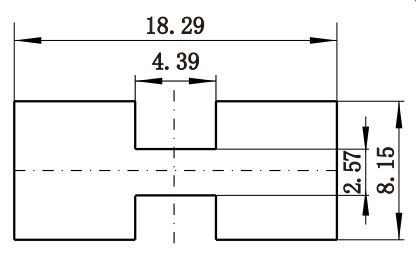

Detaillierte Zeichnung:
Liste der Hohlleiter zu SMA-Koaxialadapter:
| Modellnummer | Beschreibung | Hinweis |
| SMA/BJ100-KF | WR90 zu SMA-Buchse, rechtwinklige Adapter | BJ100=WR90 |
| SMA/BJ100-KF1B | WR90 zu SMA-Buchse, Endstart-Adapter | |
| SMA/BJ100A-KF | WR90A zu SMA-Buchse, rechtwinklige Adapter mit hermetischem Ring | BJ100A=WR90A |
| SMA/BJ100A-KF1 | WR90A zu SMA-Buchse, rechtwinklige Adapter | |
| SMA/BJ120-KF | WR75 zu SMA-Buchse, rechtwinklige Adapter mit einer Höhe von 25,8 mm | BJ120=WR75 |
| SMA/BJ120-KF1 | WR75 zu SMA-Buchse, Endstart-Adapter | |
| SMA/BB120B-KF | WR75B zu SMA-Stecker, rechtwinklige Adapter mit einer Höhe von 30 mm | BJ120B=WR75B |
| SMA/BJ140-KF | WR62 zu SMA-Buchse, rechtwinklige Adapter | BJ140=WR62 |
| SMA/BJ140-KF1 | WR62 zu SMA-Buchse, Endstart-Adapter | |
| SMA/BJ180-KF | WR51 zu SMA-Buchse, Endstart-Adapter | BJ180=WR51 |
| SMA/BJ180-KF1A | WR51 zu SMA-Buchse, Endstart-Adapter |
Kreuzreferenzen von Hohlleiterstandards
| Chinesische Standards | Internationale Standards | Frequenzbereich (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,5~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
| BJ500 | WR19 | 39,2~59,6 |
| BJ620 | WR15 | 49,8~75,8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Hohlleiter zu Koaxialadapter-ELT 2024.pdf
HINWEIS:
Wir haben über 10.000 Arten von Hohlleiter zu Koaxialadaptern zur Auswahl. Wenn der von Ihnen verwendete Adapter nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details. ODM-Abmessungen sind willkommen.
