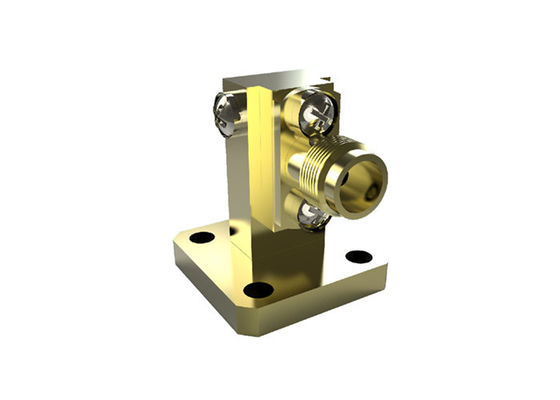

26,4GHz~40GHz WR28 BJ320 zu K 2,92mm Rechtwinklig Hohlleiter zu Koax Adapter Messing K/BJ320-KF
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Wellenführer für Koaxialadapter | Material: | Messingverbinder |
|---|---|---|---|
| Frequenzbereich: | 26.4 bis 40 GHz | Stecker: | 2.92mm (K-Typ) |
| VSWR: | 1.25 | Wellenleiter-Größe: | WR28 |
| Körperstil: | Rechtwinkel | Einfügedämpfung: | ≤ 0,35 dB |
| Hervorheben: | WR28-Wellenleitadapter in rechten Winkeln,BJ320 zu 2,92mm Koax Adapter |
||
40GHz WR28 K 2,92mm Hohlleiter zu Koaxialadapter Buchse Rechtwinklig
Hohlleiter zu Koaxialadapter produziert von Xi'an Elite Electronic Industrial Co., Ltd. sind in zwei Strukturen unterteilt: rechtwinklig und Endstart. Für die Koaxialseite von Hohlleiteradaptern können wir anbieten N-Typ, TNC, SMA, 3,5mm, 2,4mm, SMP, SSMP und viele andere Typen. Ihre Frequenzen reichen von 5,4 GHz bis 70 GHz. Unsere Hohlleitermodelle reichen von BJ84 bis BJ400 (WR112-WR22).
Zusätzlich können wir anbieten kundenspezifische Koaxial-Hohlleiteradapter gemäß den speziellen Anforderungen der Kunden.
Spezifikation:
| Produktname | Hohlleiter zu Koaxialadaptern |
| Koaxialtyp | 2,92mm (K-Typ) |
| Hohlleitergröße | WR28 |
| Gehäusestil | Rechtwinklig |
| Frequenzbereich | 26,4-40,0 GHz |
| Impedanz | 50 Ohm |
| VSWR | 1,25 |
Vorteile:
-Unsere Hohlleiteradapter zeichnen sich durch hohe Zuverlässigkeit, Miniaturgröße und exzellente Leistung aus, was sie in der Mikrowellenmesstechnik und bei Millimeterwellengeräten usw. weit verbreitet macht.
Detaillierte Zeichnung:
Einheit (mm)
Liste der Hohlleiter zu 2,92mm (K-Typ) Koaxialadaptern:
| Modellnummer | Beschreibung | Hinweis |
| K/BJ220-KF2 | WR42 zu K (2,92mm) Buchsen-Rechtwinkeladapter | BJ220=WR42 |
| K/BJ220-KF1 | WR42 zu K (2,92mm) Buchsen-Endstartadapter | K=Buchse |
| K/BJ260-KF | WR34 zu K (2,92mm) Buchsen-Rechtwinkeladapter | BJ260=WR34 |
| K/BJ260-KF1 | WR34 zu K (2,92mm) Buchsen-Endstartadapter | |
| K/BJ320-KF | WR28 zu K (2,92mm) Buchsen-Rechtwinkeladapter | BJ320=WR28 |
| K/BJ320-KF1 | WR28 zu K (2,92mm) Buchsen-Endstartadapter | |
| K/BJ320-JF1 | WR28 zu K (2,92mm) Stecker-Endstartadapter | J=Stecker |
| K/BJ400-KF1 | WR22 zu K (2,92mm) Buchsen-Endstartadapter | BJ400=WR22 |
| K/24JS18000-KF | WR24JS18000 zu K (2,92mm) Buchsen-Endstartadapter |
Referenzen des Hohlleiterstandards
| Chinesischer Standard | Internationaler Standard | Frequenzbereich (GHz) |
| BJ84 | WR112 | 6,57-9,99 |
| BJ100 | WR90 | 8,20-12,5 |
| BJ120 | WR75 | 9,84-15,0 |
| BJ140 | WR62 | 11,9-18,0 |
| BJ180 | WR51 | 14,5-22,0 |
| BJ220 | WR42 | 17,6-26,7 |
| BJ260 | WR34 | 21,7-33,0 |
| BJ320 | WR28 | 26,5-40,0 |
| BJ400 | WR22 | 32,9-50,1 |
| BJ500 | WR19 | 39,2-59,6 |
| BJ620 | WR15 | 49,8-75,8 |
| BJ740 | WR12 | 60-90 |
| BJ900 | WR10 | 74-110 |
HINWEIS:
Wir haben über 10.000 Arten von Hohlleiter zu Koaxialadaptern zur Auswahl, wenn der von Ihnen verwendete Adapter nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details. ODM-Abmessungen sind willkommen.
