WR34 BJ260 bis K 2.92mm Weibliche Wellenleiter mit rechten Winkel zum Koaxialadapter 21.7GHz~33GHz K/BJ260-KF8
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | WR34 Wellenleiter für Koaxialadapter | Material: | Messing |
|---|---|---|---|
| Frequenzbereich: | 21.7-33 GHz | Stecker: | K2,92 mm |
| VSWR: | 1.30 | Impedanz: | 50 Ohm |
| Wellenleiter-Größe: | WR34,BJ260 | Körperstil: | Rechtwinkel |
| Hervorheben: | WR34 Wellenführer zum koaxialen Adapter,BJ260 auf 2,92 mm rechtwinkelhaften Adapter |
||
WR34 BJ260 bis K2.92mm Weiblicher Wellenführer zum Koaxadapter 21.7GHz~33GHz
Die Häufigkeit dermit einer Leistung von mehr als 50 WattVerarbeitet durchElite Elektronik(ELT) abdecken5.4 GHz bis 110 GHzMit hoher Zuverlässigkeit, geringer Größe und hervorragender Leistung wird es in Mikrowellenmessgeräten und Millimeterwellengeräten weit verbreitet.mit einer Breite von mehr als 20 mm,Die koaxiale Endverbindungsoberfläche umfasst:N, TNC, SMA, SMP, 3,5 mm, K (2,92 mm), 2,4 mm, 1,85 mm, 1,0 mm und Mikroband. Wellenleitungen zu Koax-Adaptern werden in zwei Typen unterteilt: Endstart und Rechtswinkelstart aus Schnittstellenorientierung.eine Hochleistungsstruktur.
Spezifikation derK/BJ260-KF8:
| Produktbezeichnung | WR34 Wellenführer zu 2,92 mm Koaxial Adaptern |
| Modell Nr. | K/BJ260-KF8 |
| Koaxal-Typ | K2,92 mm |
| Größe des Wellenleiters | WR34 |
| Körpergestaltung | Richtiger Winkel |
| Frequenzbereich | 21.7-33 GHz |
| Impedanz | 50 Ohm |
| VSWR | 1.30 |
Vorteile:
-Unsere Wellenleitadapter sind von hoher Zuverlässigkeit, Miniaturgröße und hervorragender Leistung, was sie in Mikrowellenmessgeräten und Millimeterwellengeräten usw. weit verbreitet macht.
Entwurf des Musters Nr.K/BJ260-KF8:

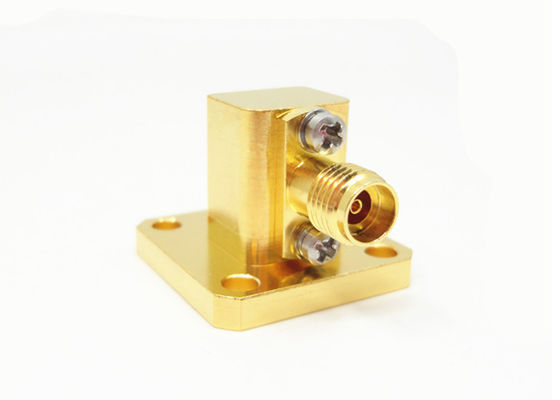

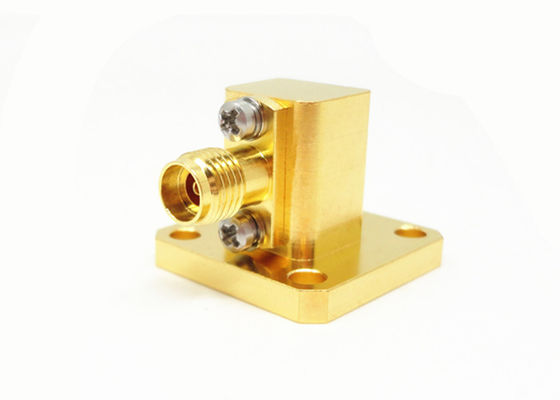

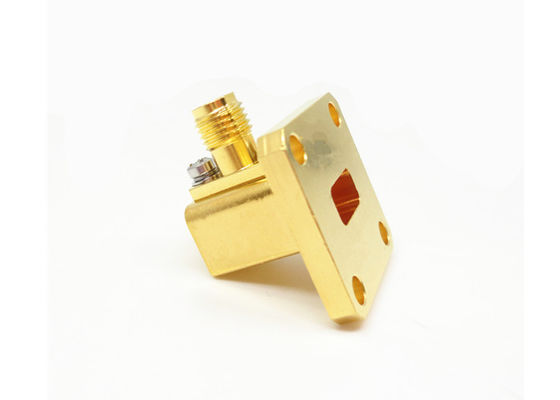

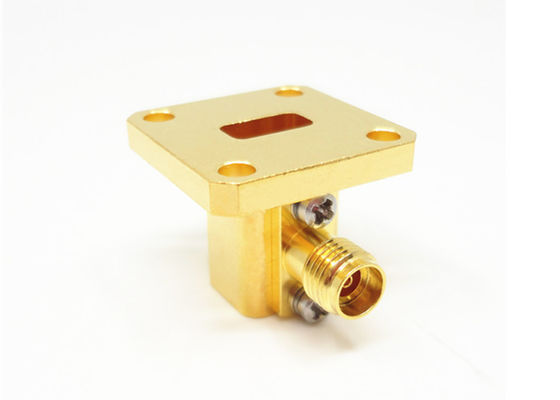

Bilder vonWR34 BJ260 bis 2,92 mm Weiblicher Wellenführer zum Koax-AdapterK/BJ260-KF8:
Liste derWellenleiter zu 2,92 mm Koaxialadaptern:
| Modellnummer | Beschreibung | Anmerkung |
| K/BJ220-KFE7 | WR42 ((BJ220) bis 2,92 mm weibliche Endstartadapter | BJ220=WR42 |
| K/BJ220-KF6 | WR42 ((BJ220) zu 2,92 mm männlichen Rechtswinkelanpassern | |
| K/BJ260-KFE5 | WR34 ((BJ260) zu 2,92 mm weiblichen Endstartadaptern | BJ260=WR34 |
| K/BJ260-KF8 | WR34 ((BJ260) zu weiblichen rechtwinkligen Adaptern von 2,92 mm | |
| K/BJ320-KFE9 | WR28 ((BJ320) zu 2,92 mm weiblichen Endstartadaptern | BJ320=WR28 |
| K/BJ320-KF22 | WR28 ((BJ320) zu 2,92 mm weiblichen Geradenwinkeladaptern |
Querschnittsverweise zu Wellenleitungsnormen
| Chinesische Normen | Internationale Normen | Frequenzbereich (GHz) |
| BJ84 | WR112 | 6.57 bis 9.99 |
| BJ100 | WR90 | 8.20 bis 12.5 |
| BJ120 | WR75 | 9.84 bis 15.0 |
| BJ140 | WR62 | 11.9 bis 18.0 |
| BJ180 | WR51 | 14.5 bis 22.0 |
| BJ220 | WR42 | 17.6 bis 26.7 |
| BJ260 | WR34 | 21.7 bis 33.0 |
| BJ320 | WR28 | 26.5 bis 40.0 |
| BJ400 | WR22 | 32.9 bis 50.1 |
| BJ500 | WR19 | 39.2 bis 59.6 |
| BJ620 | WR15 | 49.8 bis 75.8 |
| BJ740 | WR12 | 60 bis 90 |
| BJ900 | WR10 | 74 bis 110 |
Wellenführer zum Koaxadapter-ELT 2024.pdf
Anmerkung:
Wir haben mehr als 1000 Arten vonWellenführer für KoaxialadapterWenn der von Ihnen verwendete Adapter nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.Die ODM-Dimension ist willkommen.
